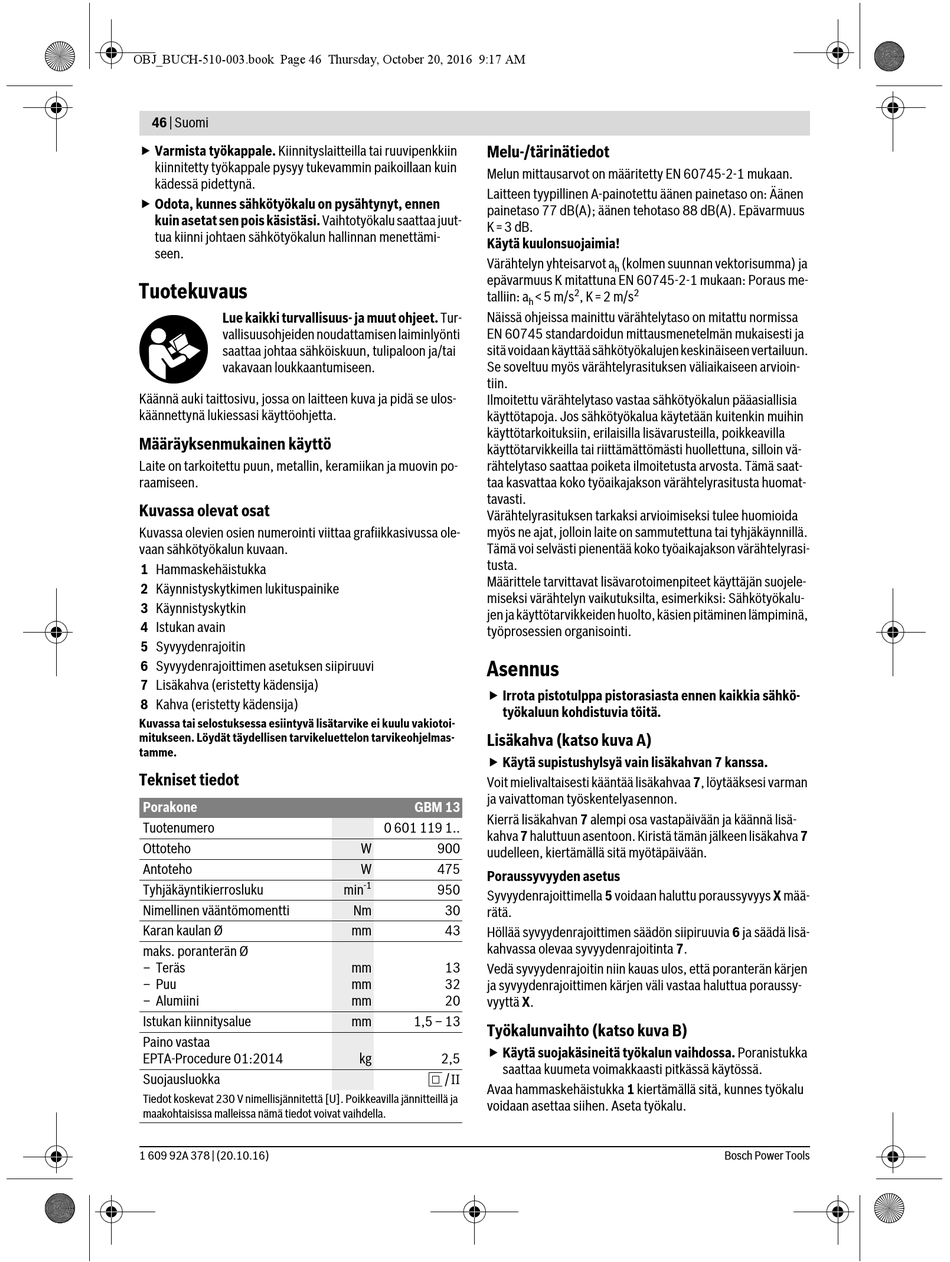

46 | Suomi
 Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin
kiinnitetty työkappale pysyy tukevammin paikoillaan kuin
kädessä pidettynä.
 Odota, kunnes sähkötyökalu on pysähtynyt, ennen
kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut-
tua kiinni johtaen sähkötyökalun hallinnan menettämi-
seen.
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Tur-
vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos-
käännettynä lukiessasi käyttöohjetta.
Määräyksenmukainen käyttö
Laite on tarkoitettu puun, metallin, keramiikan ja muovin po-
raamiseen.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-
vaan sähkötyökalun kuvaan.
1 Hammaskehäistukka
2 Käynnistyskytkimen lukituspainike
3 Käynnistyskytkin
4 Istukan avain
5 Syvyydenrajoitin
6 Syvyydenrajoittimen asetuksen siipiruuvi
7 Lisäkahva (eristetty kädensija)
8 Kahva (eristetty kädensija)
Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-
mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-
tamme.
Tekniset tiedot
Porakone
Tuotenumero
Ottoteho
Antoteho
Tyhjäkäyntikierrosluku
Nimellinen vääntömomentti
Karan kaulan Ø
maks. poranterän Ø
– Teräs
– Puu
– Alumiini
Istukan kiinnitysalue
Paino vastaa
EPTA-Procedure 01:2014
Suojausluokka
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja
maakohtaisissa malleissa nämä tiedot voivat vaihdella.
1 609 92A 378 | (20.10.16)
Melu-/tärinätiedot
Melun mittausarvot on määritetty EN 60745-2-1 mukaan.
Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen
painetaso 77 dB(A); äänen tehotaso 88 dB(A). Epävarmuus
K=3 dB.
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot a
epävarmuus K mitattuna EN 60745-2-1 mukaan: Poraus me-
talliin: a
Näissä ohjeissa mainittu värähtelytaso on mitattu normissa
EN 60745 standardoidun mittausmenetelmän mukaisesti ja
sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun.
Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin-
tiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia
käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin
käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla
käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä-
rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat-
taa kasvattaa koko työaikajakson värähtelyrasitusta huomat-
tavasti.
Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida
myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä.
Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi-
tusta.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-
miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu-
jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä,
työprosessien organisointi.
Asennus
 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.
Lisäkahva (katso kuva A)
 Käytä supistushylsyä vain lisäkahvan 7 kanssa.
Voit mielivaltaisesti kääntää lisäkahvaa 7, löytääksesi varman
ja vaivattoman työskentelyasennon.
GBM 13
Kierrä lisäkahvan 7 alempi osa vastapäivään ja käännä lisä-
0 601 119 1..
kahva 7 haluttuun asentoon. Kiristä tämän jälkeen lisäkahva 7
W 900
uudelleen, kiertämällä sitä myötäpäivään.
W 475
Poraussyvyyden asetus
-1
min 950
Syvyydenrajoittimella 5 voidaan haluttu poraussyvyys X mää-
Nm 30
rätä.
Höllää syvyydenrajoittimen säädön siipiruuvia 6 ja säädä lisä-
mm 43
kahvassa olevaa syvyydenrajoitinta 7.
mm 13
Vedä syvyydenrajoitin niin kauas ulos, että poranterän kärjen
mm 32
ja syvyydenrajoittimen kärjen väli vastaa haluttua poraussy-
vyyttä X.
mm 20
mm 1,5 – 13
Työkalunvaihto (katso kuva B)
 Käytä suojakäsineitä työkalun vaihdossa. Poranistukka
kg 2,5
saattaa kuumeta voimakkaasti pitkässä käytössä.
/II
Avaa hammaskehäistukka 1 kiertämällä sitä, kunnes työkalu
voidaan asettaa siihen. Aseta työkalu.
(kolmen suunnan vektorisumma) ja
h
2 2
<5 m/s , K=2 m/s
h
