Produktinformationen; Lieferumfang; Beschreibung; Gesamtsystem - Lambda EU08L Bedienungs- Und Montageanleitung

08.12.2020

3 Produktinformationen

3.1 Lieferumfang

Art
Grundausstattung
Erforderliches
Zubehör
Optionales Zubehör
Sämtliche Produkte werden ausschließlich an Fachbetriebe vertrieben. Es gelten die gesetzlichen
Gewährleistungsbestimmungen (nähere Informationen siehe AGB), sofern keine separaten schriftlichen
Vereinbarungen getroffen wurden.

3.2 Beschreibung

3.2.1 Gesamtsystem

Die Wärmepumpe besteht aus einem Außengerät und einer Regelzentrale, welche sich im Gebäude
befindet. Außengerät und Regelzentrale sind dabei nur durch eine Kommunikationsleitung miteinander
verbunden. Die Regelzentrale übernimmt dabei die Ansteuerung sämtlicher Hydraulikkomponenten im
Gebäude (Pumpen, Ventile,...) und enthält die Bedieneinheit, während sich im Außengerät alle
kältemittelführenden Bauteile inklusive der Kältekreisregeleinheit ARC befinden. Das Außengerät wird
direkt mit wasserführenden Hydraulikleitungen (Vorlauf und Rücklauf) mit dem Heizsystem im Gebäude
verbunden. Die Hydraulikbaugruppe bestehend aus einer Pumpe, einem Umschaltventil und einem
Heizstab.
Tabelle 5: Lieferumfang
Art Lieferumfang
-Außengerät
-Bedienungs- und
Wärmepumpe
Montageanleitung
-Inbetriebnahme Protokoll
-Touchdisplay
Regelzentrale
-AHC Hydraulikregler
Ladestation -Ladestation

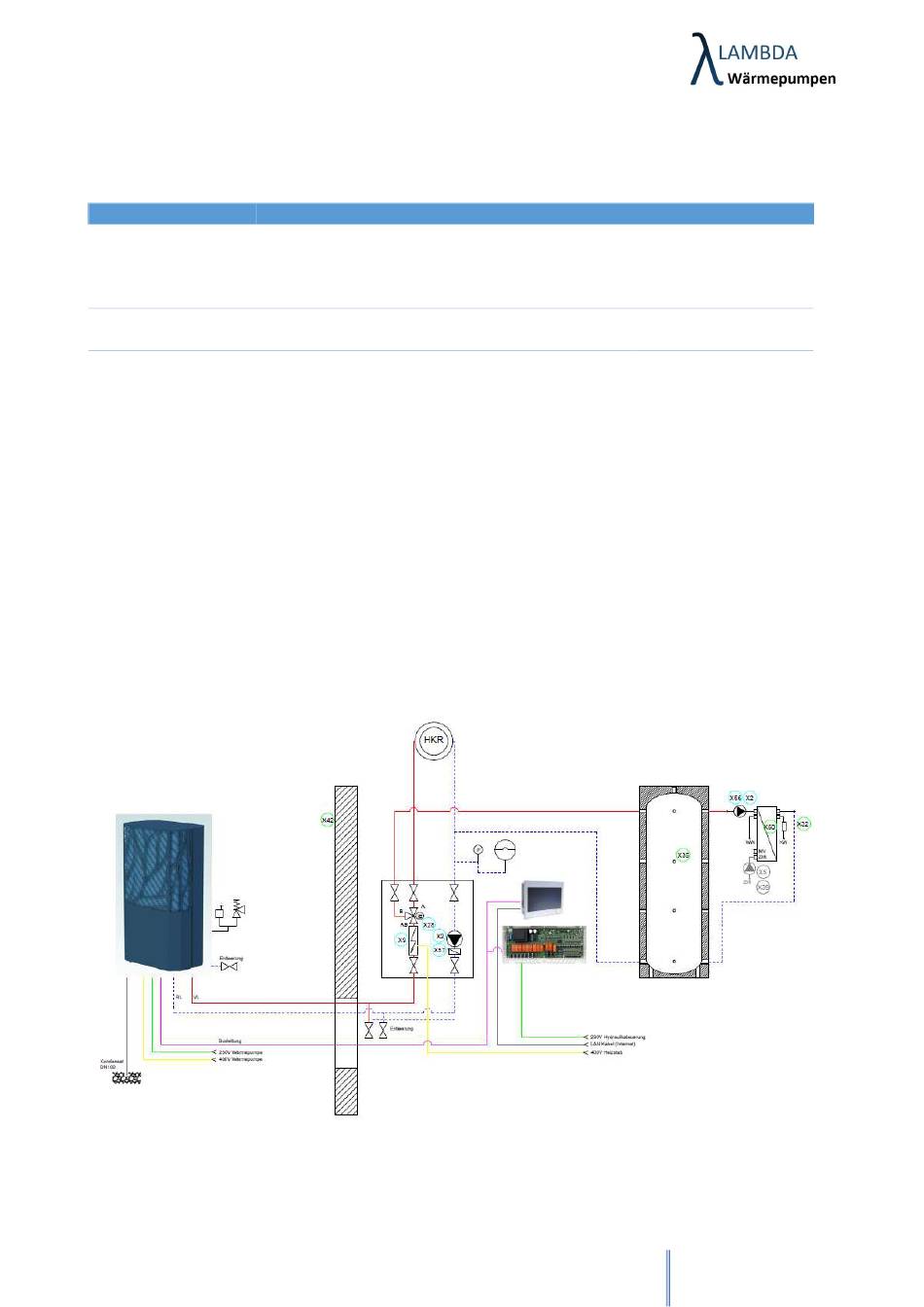

Abbildung 1: Prinzipschema 120_00
Verpackung
-komplett mit Karton
verkleidet
- Palette
- Paket in
Wärmepumpe
- Paket
Version 1.0.1
5
