Lambda EU08L Bedienungs- Und Montageanleitung Seite 14

08.12.2020
3.2.4.2 Merkmale
- 7'' Farb-Touchdisplay
- lokale Trenddatenspeicherung
- integrierte Fernwartungsmöglichkeit mittels VNC-Verbindung
- Modbus-RTU und Modbus-TCP Anbindung zu externen Geräten (z.B. Photovoltaik) möglich
- SG-Ready
- elektrische Ausgänge sind frei konfigurierbar; standardmäßig sind folgende Aktoren und Sensoren
bedienbar:
o 2te Zusatzheizung
o 3x Mischergruppen-Regelung (zusätzliche Mischergruppen-Regelungen sind erweiterbar)
o Frischwassersystem
o Zirkulationspumpe
o Umschaltventil für Brauchwasserbereitung
o Ladepumpe
o Drehzahlregelung für Frischwasserpumpe und Ladepumpe (PWM / 0-10V)
o 12x Temperatureingänge PT1000
o 24V Digitale Eingänge
Extern oder PV

EVU

Kühlen

 Strömungsschalter Frischwasser
o Wärmemengen- und Stromzähler

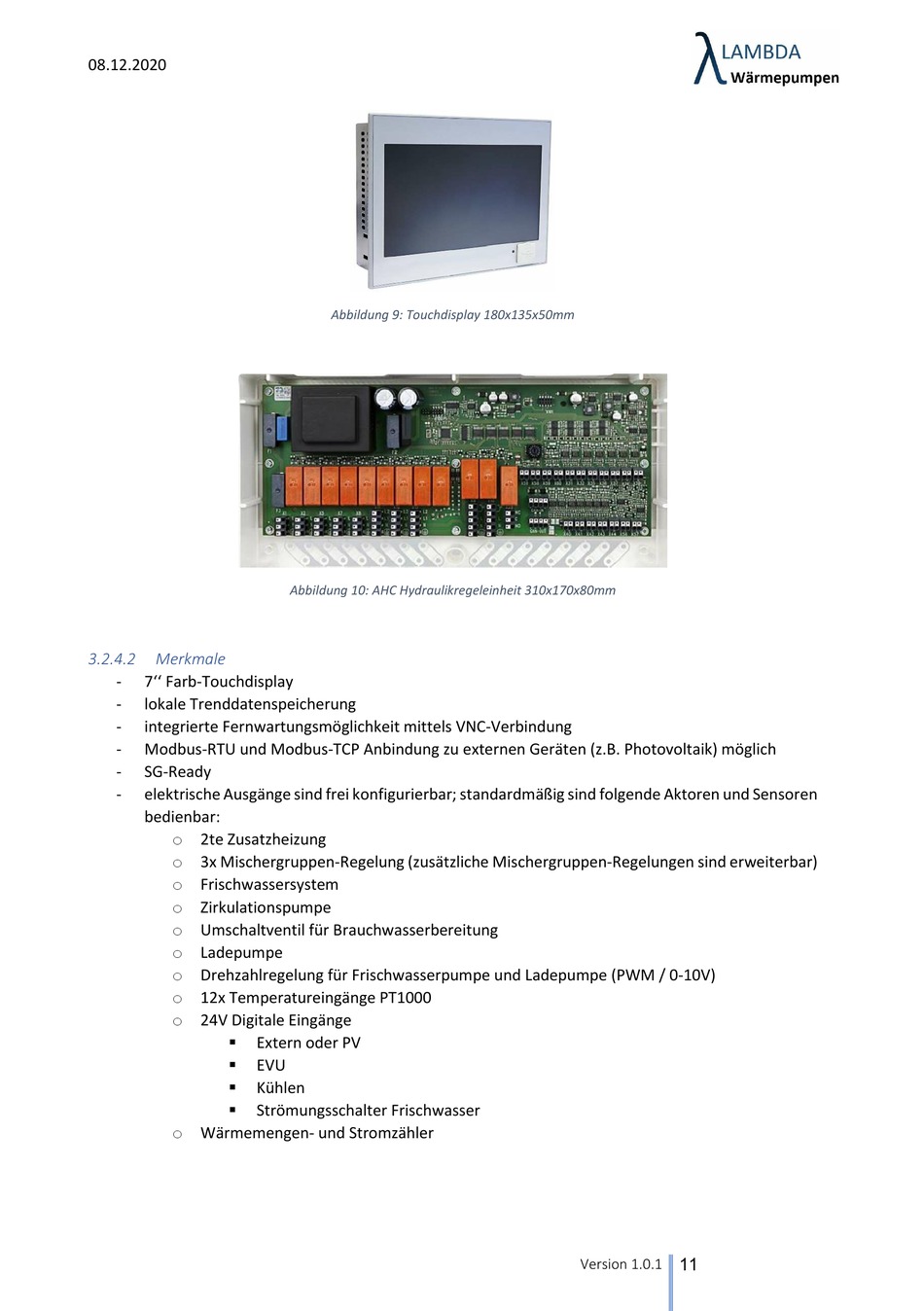

Abbildung 9: Touchdisplay 180x135x50mm
Abbildung 10: AHC Hydraulikregeleinheit 310x170x80mm
Version 1.0.1
11
