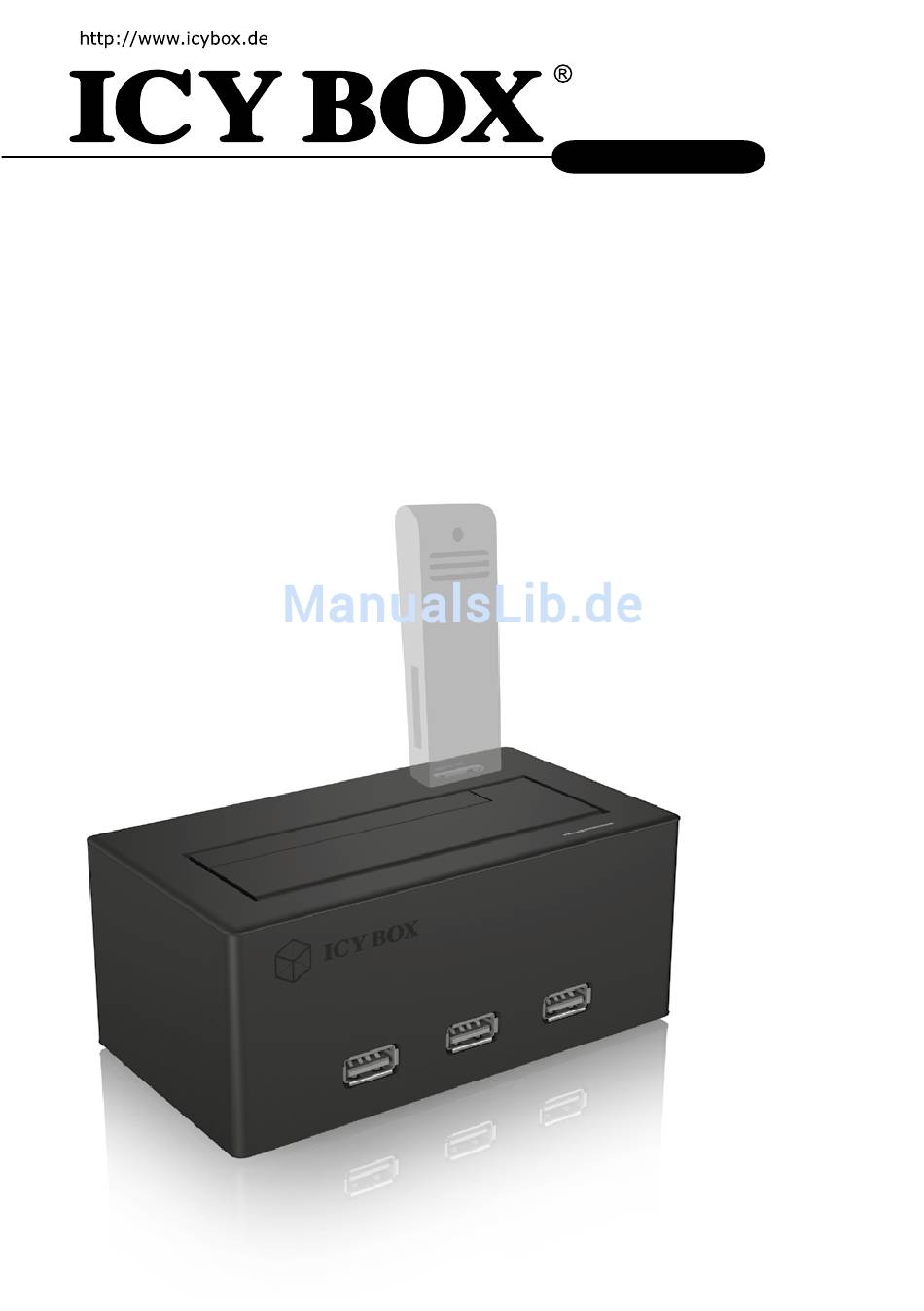

  • Seite 1 IB-118U3-SPC User‘s Manual IB-118U3-SPC Multi function docking station for 3.5" and 2.5" HDDs/SSDs and stick PCs Benutzerhandbuch IB-118U3-SPC Multifunktionsdockingstation für 3,5" und 2,5" Festplatten/SSDs und Stick PCs...

  • Seite 3: Inhaltsverzeichnis

    IB-118U3-SPC Package content, Product view ..............4 Stick PC installation ................... 5-7 HDD/SSD installation ................. 7-8 USB device connection ................8 Additional information................9 Verpackungsinhalt, Produktansicht ............10 Stick PC Installation ................... 11-13 Festplatten/SSD Installation ..............13-14 USB Geräteverbindung ................14...

  • Seite 4: Front View

    IB-118U3-SPC Package content IB-118U3-SPC, USB power cable (Type-A to micro-B), USB 3.0 data cable (Type-B to Type-A), wall power supply, manual Rear view 1. HDMI OUT 2. USB 5 V/2.4 A charging and power port 3. USB 3.0 port to host PC 4.

  • Seite 5: Stick Pc Installation

    Step 2 Connect the USB 3.0 interface (USB Type-A) of your Stick PC with the delivered USB 3.0 cable to the USB 3.0 interface (USB Type-B) of the IB-118U3-SPC at the back side. USB 3.0 Type-A data interface of Stick-PC USB 3.0 Type-B data interfa-...
  • Seite 6 USB Type-A power interface of IB- 118U3-SPC Step 4 Connect the HDMI OUT interface (Type-A) of the IB-118U3-SPC at the back side to the HDMI IN interface (Type-A) of your TV/Monitor with an available HDMI cable (not in scope of delivery). HDMI IN Type-A...

  • Seite 7: Hdd/Ssd Installation

    IB-118U3-SPC Step 5 Connect the power adapter to a power outlet and to the IB-118U3-SPC at the back side. Power supply 12 V power interface Additional hardware installation (not included) 3.5" HDD installation...

  • Seite 8: Usb Device Connection

    IB-118U3-SPC 2.5" SSD/HDD installation USB device connection (not included) At the three USB 3.0 front ports of the IB-118U3 you are able to connect additional hardware, like USB key- board, USB mouse and/or USB sticks and external enclosures etc., in order to use together with a Stick-PC.

  • Seite 9: Additional Information

    Other bus-powered devices may work as well, depending on their power requirements. Most USB keyboards, USB mice, and other USB input devices should work when connected to the USB expan- sion port, however, ICY BOX cannot guarantee the compatibility of any specific brand or device.

  • Seite 10: Vorderansicht

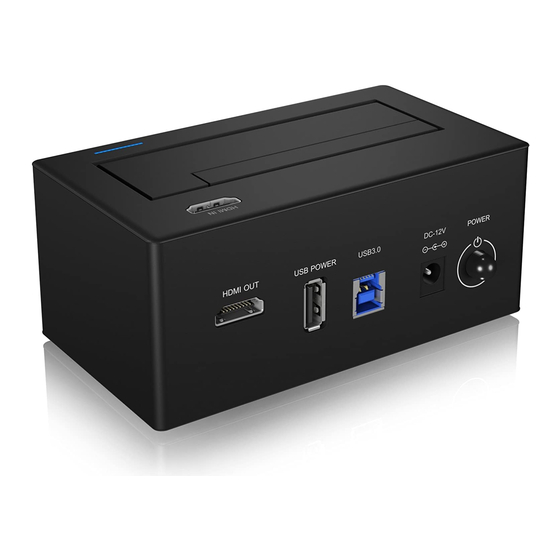

    IB-118U3-SPC Verpackungsinhalt IB-118U3-SPC, USB Stromkabel (Type-A zu micro-B), USB 3.0 Datenkabel (Type-B zu Type-A), Steckernetzteil, Handbuch Rückansicht 1. HDMI Ausgang 2. USB 5 V/2.4 A Lade- und Stromanschluss 3. USB 3.0 Anschluss zu Host PC 4. DC-12 V Eingang 5. AN-/AUS Taste Vorderansicht 1.

  • Seite 11: Stick Pc Installation

    Verbinden Sie den HDMI Stecker des Stick PC (nicht enthalten) mit dem HDMI Eingang der IB-118U3 auf der Oberseite. Schritt 2 Verbinden Sie die USB 3.0 (Type-A) Schnittstelle des Stick PC mit der USB 3.0 (Type-B) Datenschnittstelle der IB-118U3 auf der Rückseite. USB 3.0 Type-A Daten- schnittstelle des Stick-PC USB 3.0 Type-B Daten- schnittstelle des IB-118U3-SPC...
  • Seite 12 Schritt 4 Verbinden Sie den HDMI Ausgang (Type-A) auf der Rückseite der IB-118U3 per HDMI Kabel (nicht im Liefer- umfang) mit dem HDMI Eingang (Type-A) Ihres Monitors/Fernsehers. HDMI IN Type-A interface of your TV/Monitor HDMI OUT Type-A inter- face of IB-118U3-SPC...

  • Seite 13: Festplatten/Ssd Installation

    IB-118U3-SPC Schritt 5 Verbinden Sie das mitgelieferte Netzteil mit einer Steckdose und anschließend mit dem 12 V Stromanschluss an der Rückseite der IB-118U3. Netzteil 12 V Stromverbindung Zusätzliche Hardwareinstallation (nicht enthalten). 3,5" Festplatteninstallation...

  • Seite 14: Usb Geräteverbindung

    IB-118U3-SPC 2,5" SSD/Festplatteninstallation USB Geräteverbindung An den drei USB 3.0 Frontanschlüssen der IB-118U3 können Sie zusätzliche Hardware, wie z.B. USB Tastatur, USB Mause und/oder USB Sticks und externe Festplattengehäuse etc. anschließen um diese mit dem ange- schlossen Stick PC nutzen zu können.

  • Seite 15: Zusätzliche Informationen

    Die meißten USB Tastaturen, USB Mäuse und andere USB Eingabegeräte sollten ohne Probleme nutzbar sein, sobald sie mit einer der USB Erweiterungsschnittstellen der IB-118U3 verbunden wurden. Wie auch immer, ICY BOX kann nicht die Kompatibilität von jeder verfügbaren Marke oder Gerät garantieren.
  • Seite 16 © Copyright 2016 by RaidSonic Technology GmbH. All Rights Reserved The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make ch- anges in the specifications and/or design of the above mentioned product without prior notice.
