Icy Box IB-120StU3-Wh Handbuch

1. Model – Twardy dysk (HDD) – Interface – Kolor
Model
IB-120StU3-Wh
2. Zawartość opakowania
Stacja dokująca, zasilacz, kabel USB 3.0, instrukcja
3. Cechy kluczowe
• Aluminiowa obudowa
• Obsługa 2.5" i 3.5" SATA HDD, nieograniczone możliwości
• JBOD – niezależne HDD
• USB 3.0 Host Interface, aż do 5 Gb/s
• Diody LED wskazuje zasilanie oraz pracę HDD
• Wspiera USB 2.0: PC & Mac (Windows 98/ME/2000/XP/Vista/7, OS> 9.1)
• Wspiera USB 3.0: Windows XP/Vista/7
• Plug & Play
SATA connector 2
SATA connector 1
4. Aplikacja
4.1 Software sterowników
4.1.1 USB 2.0 Interface
Win 2000/XP/Vista/7 (oraz Mac OS>9.1) posiada integrowany sterownik interfejsu
USB 2.0. Podczas podłączania urządzenia system operacyjny zaktualizuje sterownik
Power switch
i podłączy urządzenie USB 2.0 automatycznie. Po zakończeniu instalacji, można
przyłączyć nowe urządzenie. W starszych systemach operacyjnych (np. Win 98)
DC-IN
trzeba zainstalować najpierw sterownik USB 2.0, proszę kierować się na stronę
USB 3.0
www.icybox.de
4.1.2 USB 3.0 Interface
Korzystanie z USB 3.0 interface wymaga zainstalowania kontrolera USB 3.0 w
systemie.
4.2 Uruchomienie
Aby uruchomić stację dokującą podłącz zasilacz. Możesz skontaktować się
IB-120StU3-WH do USB 2.0 i USB 3.0 za pośrednictwem kabla USB 3.0.
4.3 Instalacja HDD
Nowy dysk HDD musi zostać najpierw zainicjowany, podzielony na partycje i sfor-
matowany przez system operacyjny, aby mógł być wyświetlony w systemie.
© Copyright 2012 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH
assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves
the right to make changes in the specifications and/or design of the above mentioned product without
prior notice. The diagrams contained in this manual may also not fully represent the product that you
are using and are there for illustration purposes only. RaidSonic Technology GmbH assumes no responsi-
bility for any differences between the product mentioned in this manual and the product you may have.
IB-120 Series
1. Model – pevný disk (HDD) – připojení – Barva
Twardy dysk (HDD) Interface Kolor Model pevný disk (HDD)
SATA 2,5"/3,5" USB 3.0 Srebrny/Biały IB-120StU3-Wh SATA 2,5"/3,5"
2. Obsah balení
Dokovací stanice, AC adaptér, USB 3.0 kabel, uživatelský manuál
3. Funkce
• Vyrobeno z kvalitního hliníku
• Podporuje 2,5" a 3,5" SATA pevné disky, Kapacita bez omezení
• JBOD – 2 nezávislé HDD
• USB 3.0 připojení až 5 Gbit/s
• LED displej indikuje chod a aktivitu pevného disku
• Podpora USB 2.0: PC & Mac (Windows 98/ME/2000/XP/Vista/7, OS> 9.1)
• Podpora USB 3.0: Windows XP/Vista/7
• Plug & Play
4. Aplikace
4.1 Softwarové ovladače
4.1.1 USB 2.0 rozhraní
Win 2000/XP/Vista/7 (a Mac OS> 9.1) má vestavěné ovladače pro rozhraní USB
2.0. Při připojení zařízení operační systém automaticky aktualizuje své ovladače a
automaticky rozpozná nové zařízení. Pro starší operační systémy (např. Win 98),
je nutné nejprve nainstalovat příslušný USB 2.0 ovladač, který najdete zde: www.
icybox.de
4.1.2 USB 3.0 rozhraní
Použití USB 3.0 rozhraní vyžaduje nainstalovaný USB 3.0 řadič ve vašem systému.
4.2 Uvedení do provozu
Připojte napájecí zdroj. Můžete conntect IB-120StU3-Wh na USB 2.0 a USB 3.0
rozhraní přes USB 3.0 kabel.
4.3 HDD instalace
Nový pevný disk musí být předem naformátovaný aby se zobrazíl na pracovní ploše.
IB-120 Series
1. Μοντέλο – Οδηγός σκληρού δίσκου (HDD) – Διεπαφή – Χρώμα
připojení Barva Μοντέλο HDD Διεπαφή
USB 3.0 Šedá/Bílá IB-120StU3-Wh SATA 2,5"/3,5" USB 3.0
2. Περιεχόμενα συσκευασίας
Σταθμός σύνδεσης, προσαρμογέας ρεύματος, καλώδιο USB 3.0, οδηγίες χρήσης
3. Βασικά χαρακτηριστικά
• Αλουμίνιο περίβλημα
• Υποστηρίζει σκληρούς δίσκους SATA 2,5" και 3,5", ικανότητας απεριόριστη
• JBOD – 2 ανεξάρτητα
• Διασύνδεση κεντρικού υπολογιστή USB 3.0 έως 5 Gbit/δευτ.
• Ενδεικτική λυχνία LED τροφοδοσίας και προσπέλασης μονάδας σκληρού δίσκου
• Υποστηρίζει USB 2.0: PC & Mac (Windows 98/ME/2000/XP/Vista/7, OS> 9.1)
• Υποστηρίζει USB 3.0: Windows XP/Vista/7
• Δυνατότητες Hot Plug & Play (Τοποθέτηση και άμεση λειτουργία)
4. Εφαρμογή
4.1 Λογισμικό προγράμματος οδήγησης
4.1.1 Διεπαφή USB 2.0
Τα Win 2000/XP/Vista/7 (και Mac OS>9.1) διαθέτει ενσωματωμένο πρόγραμμα οδήγησης
για τη διεπαφή USB 2.0. Μετά από τη σύνδεση της συσκευής, το λειτουργικό σύστημα θα
ενημερώσει το πρόγραμμα οδήγησης και θα συνδέσει τη συσκευή USB 2.0 αυτομάτως. Όταν
ολοκληρωθεί η εγκατάσταση της συσκευής, μπορείτε να προσπελάσετε τη νέα συσκευή. Για
παλαιότερα λειτουργικά συστήματα (π.χ. Win 98) θα πρέπει πρώτα να εγκαταστήσετε το
πρόγραμμα οδήγησης USB 2.0. Ανατρέξτε στον ιστότοπο www.icybox.de.
4.1.2 Διεπαφή USB 3.0
Η χρήση της διεπαφής USB 3.0 απαιτεί την παρουσία εγκατεστημένου ελεγκτή USB 3.0 στο
σύστημά σας.
4.2 Έναρξη λειτουργίας
Απαιτείται τροφοδοσία ρεύματος για την τροφοδοσία της μονάδας σκληρού δίσκου.
Μπορείτε να συνδέσετε το IB-120StU3-Wh σε USB 2.0 και USB 3.0 interface μέσω USB 3.0
καλώδιο.
4.3 Αρχικοποίηση μονάδας σκληρού δίσκου
Η νέα μονάδα δίσκου πρέπει πρώτα να αρχικοποιηθεί, να διαμερισματοποιηθεί και να
διαμορφωθεί από το λειτουργικό σύστημα για να εμφανίζεται από το σύστημα.
IB-120 Series IB-120 Series
1. Модель – харддиск (HDD) – хост интерфейс – Цвет
Χρώμα Модель HDD хост интерфейс Цвет
ασημί/Λευκό IB-120StU3-Wh SATA 2,5"/3,5" USB 3.0 серебро/белый
2. Содержание упаковки
Установочная станция (Docking Station), блок питания, USB 3.0-кабель,
инструкция по эксплуатации
3. Основные признаки
• Алюминиевый корпус
• Поддерживает 2,5" и 3,5" HDD, потенциала неограниченное
• JBOD – 2 независимых харддиска
• USB 3.0 интерфейс до 5 Гбит/с
• Дисплей с подсветкой для для нормальной эксплуатации HDD
• Поддерживает USB 2.0: PC и Mac
(Windows 98/ME/2000/XP/Vista/7, OS> 9.1)
• Поддерживает USB 3.0: Windows XP/Vista/7
• Функции: Plug & Play
4. Применение
4.1 Программное обеспечение с драйвером
4.1.1 USB 2.0 интерфейс
Win 2000/XP/Vista/7 (и Mac OS>9.1) имеет интегрированный драйвер для USB
2.0 -интерфейса. При включении устройства ПО автоматически актуализирует
данный драйвер и находит новое устройство. У старых ПО (например Win
98) необходимо вначале установить нужный USB 2.0-драйвер. За справками
заходите на сайт www.icybox.de.
4.1.2 USB 3.0 интерфейс
Для использование USB 3.0-интерфейса вам необходимо иметь в вашей системе
USB 3.0 контроллер.
4.2 Ввод в эксплуатацию
Чтобы обеспечить HDD эл. питанием необходимо подключить блок питания .
Вы можете подключить IB-120StU3-Wh к USB 2.0 и USB 3.0 через интерфейс
USB 3.0 кабель.
4.3 Установка HDD
Новый HDD должен быть для начала инициализирован системой, разбит на
партиции и форматирован, прежде чем вы начнете его использоапнте.
IB-120 Series

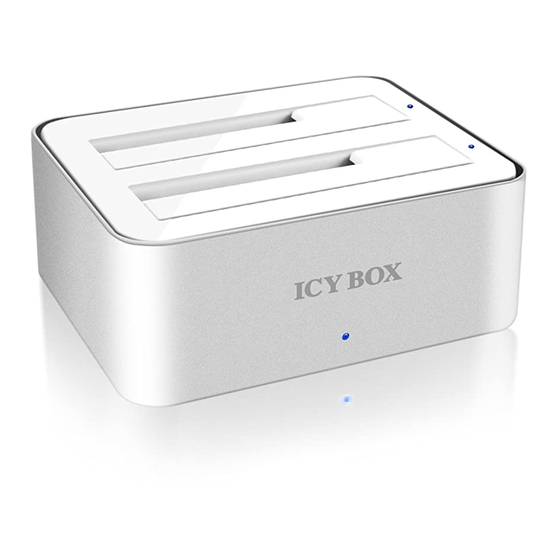

2bay USB 3.0 Docking station for 2.5" and 3.5" HDDs
ICY BOX – User's Manual IB-120
2bay USB 3.0 Docking station for 2.5" and 3.5" HDDs
ICY BOX – Handbuch IB-120
2fach USB 3.0 Dockingstation für 2,5" und 3,5" Festplatten
ICY BOX – Manuel IB-120
USB 3.0 Station d'accueil pour 2x disque dur SATA 2,5'' et 3,5''
ICY BOX – Manual IB-120
USB 3.0 Adaptador para 2x discos duros 2,5" y 3,5"
ICY BOX – Manuale IB-120
USB 3.0 Docking station per 2x dischi rigidi da 2,5" ed 3,5"
ICY BOX – Manual de Utilização IB-120
USB 3.0 Docking Station para 2x HDD SATA 2,5" e 3,5"
ICY BOX – Podręcznik obsługi IB-120
USB 3.0 Stacja dokująca dla 2x 2,5" i 3,5" HDD
ICY BOX – Manuál IB-120
USB 3.0 Dockingstation pro 2x 2,5" a 3,5" SATA HDD
ICY BOX – Εγχειρίδιο IB-120
USB 3.0 Σταθμός σύνδεσης για 2x μονάδες σκληρών
δίσκων SATA 2,5" και 3,5"
ICY BOX – Руководство IB-120
USB 3.0 Внешний контейнер (кейс)
для 2x 2,5" и 3,5"харддисков
