4.5 Steuereingänge
S1IND/S2IND
4.5.1 Anwahl der
Festfrequenzen
Betriebsanleitung ED1200
Die digitalen Steuereingänge sind mit verschiedenen Funktionen einstell-
bar.
−
Anwahl von Festfrequenzen
−
Datensatzumschaltung
−
Motorpotifunktion
Zusätzlich zum Eingang FSINA kann der Frequenzsollwert über die Steu-
ereingänge S1IND/S2IND als Festfrequenz vorgewählt werden. Es ste-
hen 3 Festfrequenzen zur Wahl, die gemäß der Tabelle 4.5 aktivierbar
sind.
Die anschließende Wahrheitstabelle bezieht sich auf die Werkseinstel-
lung, Parameter 31-KSEL = 0 (Datensatzselektor)
S1IND S2IND Erklärung
0 0 FSINA-Eingang aktiv
1 0 FF2-1 Festfrequenz aktiv
0 1 FF3- Festfrequenz aktiv
1 1 FF4- Festfrequenz aktiv
Tabelle 4.5 Wahrheitstabelle S1IND/S2IND
f
FSINA
0
f
STL
STR
S1IND
S2IND

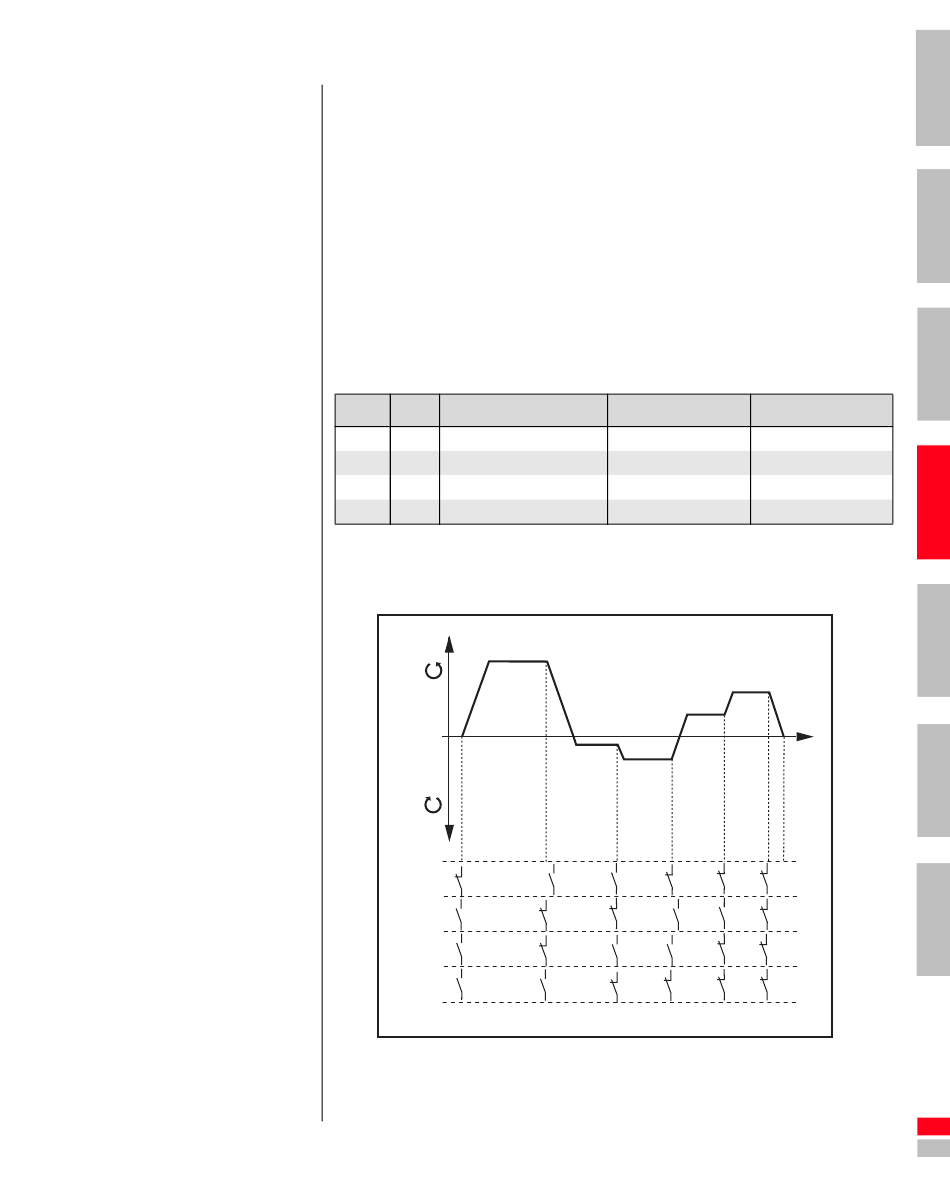

Bild 4.2 Ablaufdiagramm Festfrequenzen
4 Steueranschlüsse
Stellbereich
0...999 Hz
0...999 Hz
0...999 Hz
0...999 Hz
FF3
FF2
FF3
4-7
Werkseinstellung
FMAX = 50 Hz
FF2-1 = 3 Hz
FF3 = 15 Hz
FF4 = 30 Hz
