3.5 Bremschopper-
anschluß
Betriebsanleitung ED1200
Der Bremschopper wird direkt an dem Gleichspannungszwischenkreis
(ZK) des Umrichters angeschlossen. Er schaltet sich automatisch ein,
wenn durch generatorische Energie die ZK-Spannung ansteigt .
L1 N PE
BC1300
+
1
2
3
4
5
6
υ
7
8
+
9
2 m max.
-
10
11
+

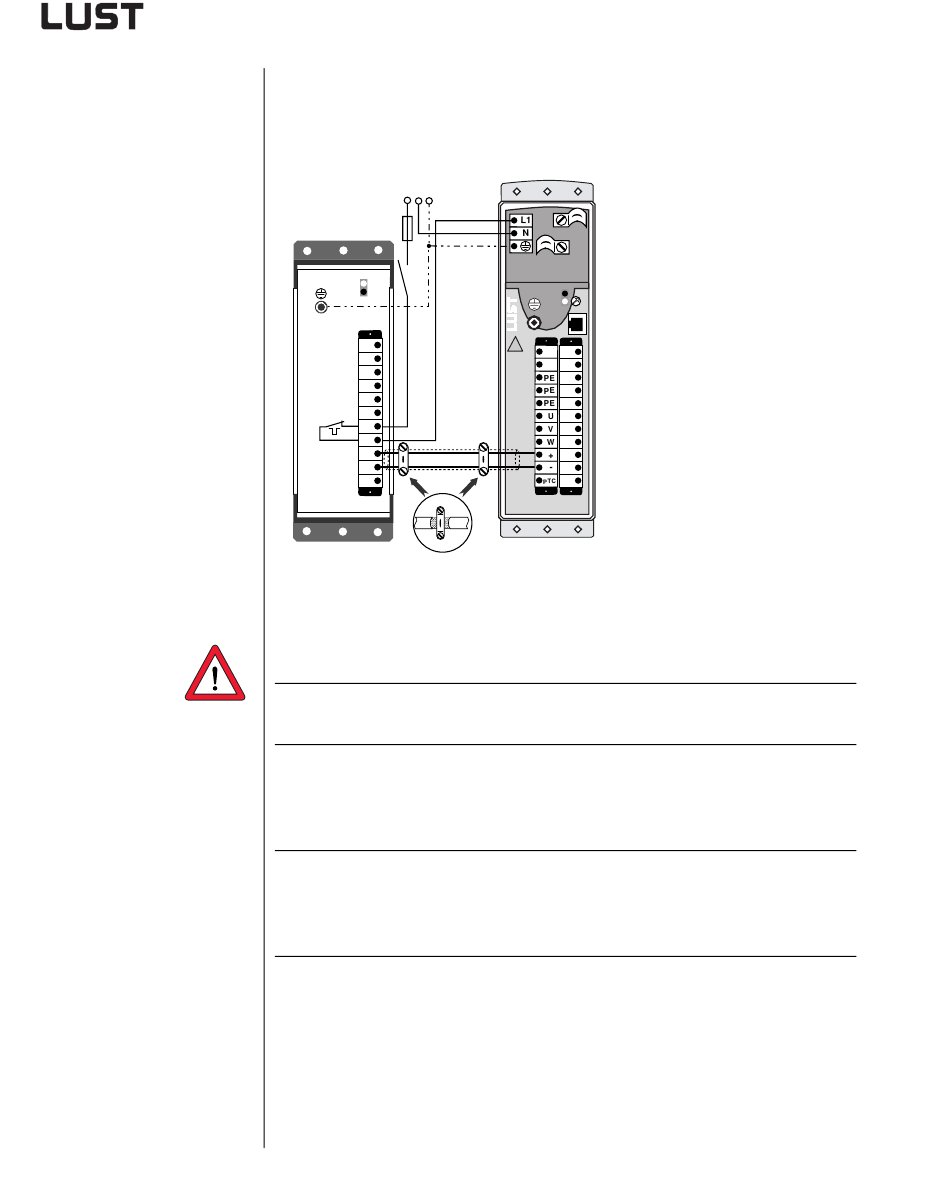

Bild 2.7 Anschlußbeispiel BC1300 mit ED12.005,C
Beachten Sie:
• Der Temperaturschalter darf nicht in Schaltkreisen mit Sicherheits-
kleinspannung betrieben werden.
• Die Verbindungleitung zwischen dem Zwischenkreis des Umrich-
ters und dem Bremschoppper ist geschirmt zu verlegen und darf
maximal 2 m lang sein. Der Leitungsquerschnitt ist entsprechend
dem Netzanschluß Umrichter auszuführen.
• Zum im Bild 2.7 beschriebenen Anschlußbeispiel sind neben der
vorliegenden ED1200 Betriebsanleitung auch die Betriebsanleitung
des BC1300 und daraus ins Besondere die Sicherheitshinweise
unbedingt zu beachten.
• Die Auslegung der Dauerbremsleistung muß bei der Projektierung
geklärt werden. Bitte sprechen Sie mit uns.
3 Installation
X2
ED12.005,C
X3
+
!
1
2
3
4
5
6
7
8
9
10
11
+
X1 X4
3-8
