4.2 Klemmenbele-
gung
4.2.1 Legende zum
Anschlußplan
Betriebsanleitung ED1200
X2
X3
+
!
1
2
3
4
5
6
7
8
9
10
11
+
X1 X4

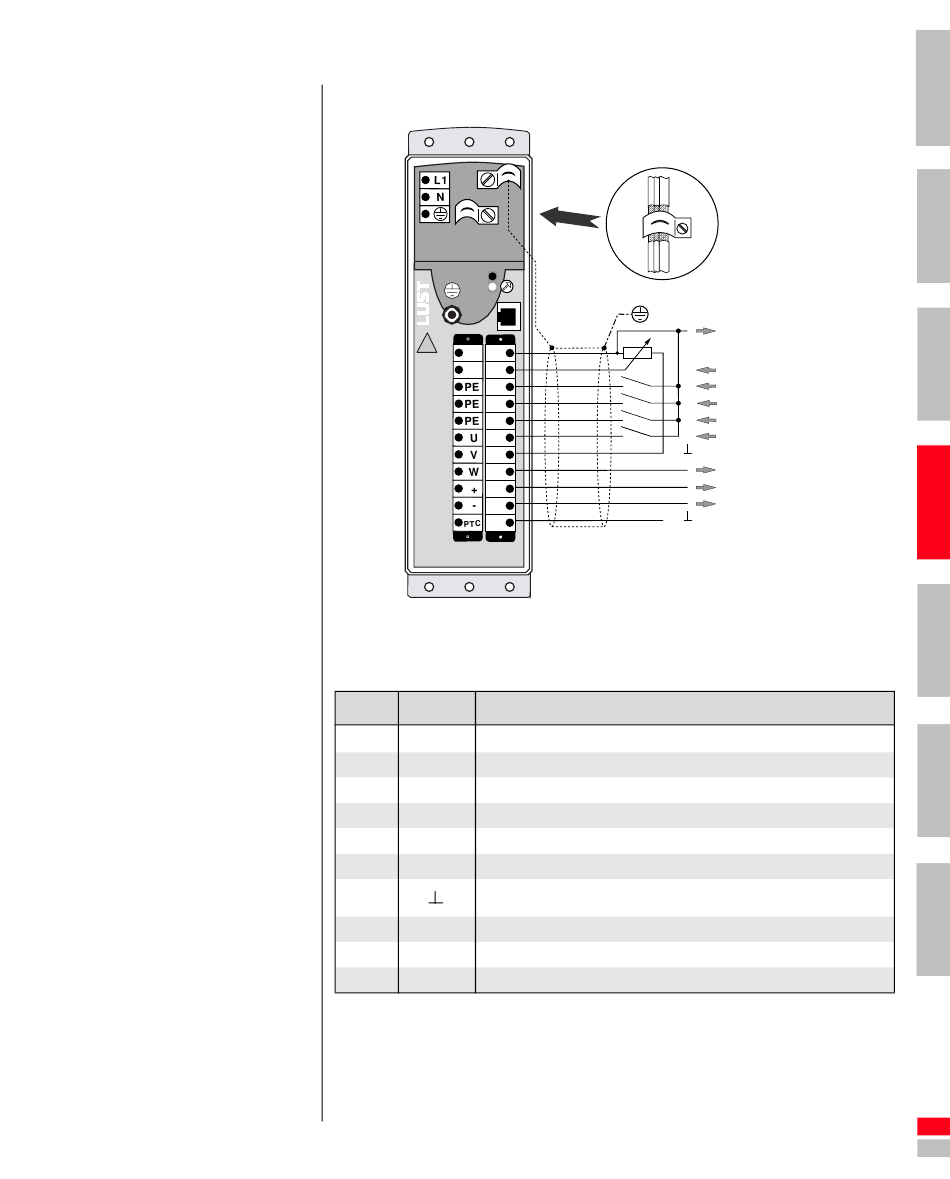

Bild 4.1 Klemmenbelegung der Steueranschlüsse ED1200
X4 Bez. Erklärung
U
1 10 V DC Referenzspg. für Sollwertpoti
R
Frequenzsollwerteingang
2 FSIN
3 STR Start-Rechts Eingang
4 STL Start-Links Eingang
Prog. Eingang digital
5 S1IND
6 S2IND Prog. Eingang digital
Bezugspunkt Masse
7, 11
8 S1OUT Prog. Ausgang LOW aktiv
9 S2OUT Prog. Ausgang LOW aktiv
Prog. Ausgang analog
10 SOUTA
