3.3 Motoranschluß
Der ED1200 Umrichter ist
während des Betriebs an den
Klemmen kurzschlußfest.
Tritt ein Kurzschluß in der
Motorleitung auf, wird die
Endstufe gesperrt und eine
Störmeldung abgesetzt. Ein
Erdschluß wird nur bei Netz-
zuschalten (Verdrahtungsfeh-
ler) erkannt.
Betriebsanleitung ED1200
Schritt
Legen Sie den Leitungsquerschnitt fest,
1
abhängig von Maximalstrom und Umge-
bungstemperatur.
Verdrahten Sie die Motorphasen U, V, W
2
über ein abgeschirmtes Kabel und erden Sie
den Motor an X1/PE.
Verdrahten Sie den Temperaturfühler PTC
3
(falls vorhanden) mit separat geschirmten
Leitungen.
M
3
υ
PTC

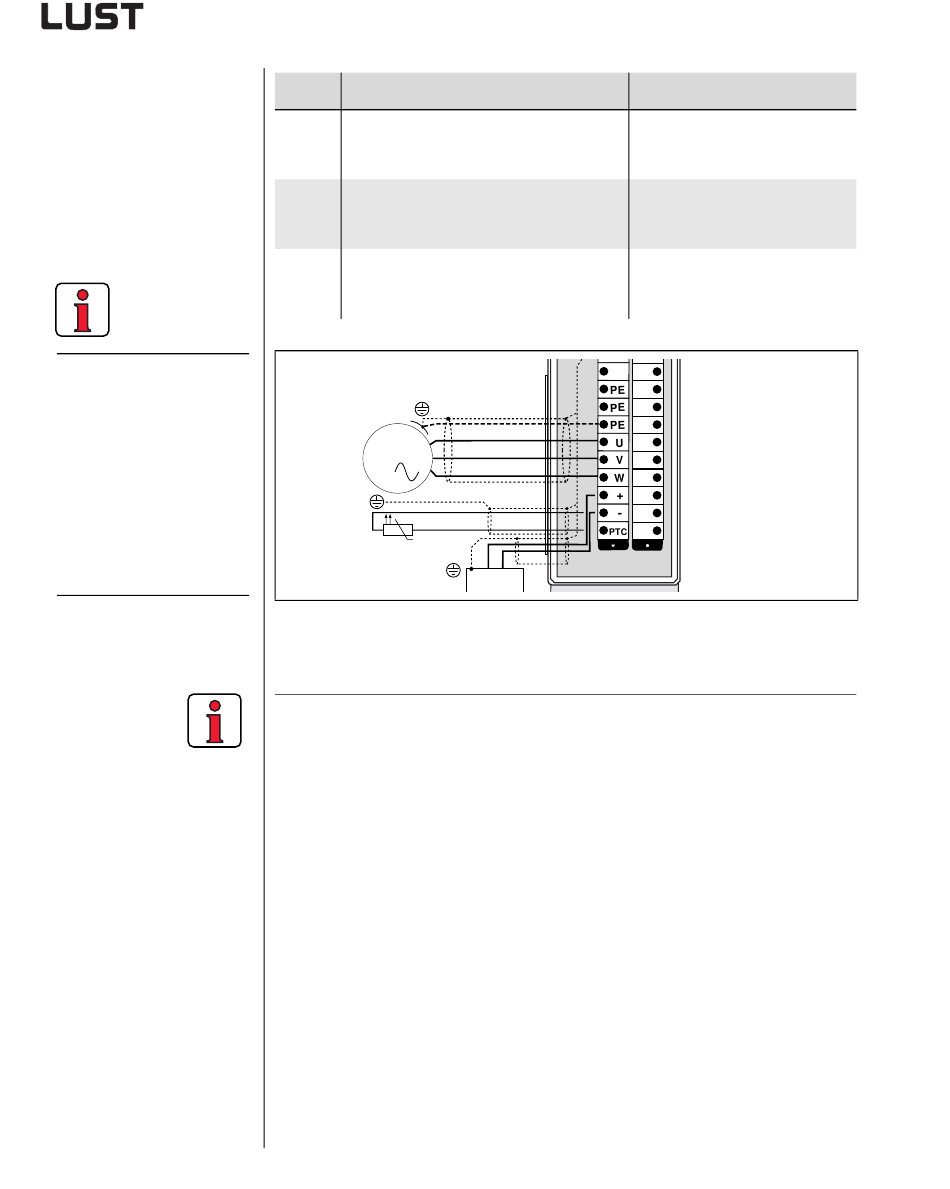

Bild 2.3 Anschluß des Motors
Beachten Sie:
• Benutzen Sie grundsätzlich abgeschirmte Leitungen für den Motor-
anschluß.
• Schirmkontaktierung am Umrichter:
−
Die Schirmanbindung der Motor- und Steuerleitung erfolgt über
die am Gerät vorhandenen Schirmschellen.
• Der Motor am Umrichterausgang darf über Schütz oder Motor-
schutzschalter weggeschaltet werden. Der Umrichter kann dabei
nicht beschädigt wird. Es kann aber zu Störabschaltung kommen,
wenn beim Abschalten des Motors eine zu hohe Schaltüberspan-
nung entsteht. In diesem Fall muß eine Motordrossel vorgesehen
werden.
• Mehrmotorenbetrieb ist möglich, Projektierungshinweise siehe
Anhang.
• Bei Motorkabellängen > 25 m muß die Projektierung überprüft
werden.
3 Installation
Aktion
Leitungsquerschnitt gemäß
VDE0100, Teil 523,
siehe Kapitel 3.4
Abschirmung zur Verminderung
der Störabstrahlung, Schirm beid-
seitig auflegen.
Abschirmung zur Verminderung
der Störabstrahlung, Schirm beid-
seitig auflegen.
2
3
4
5
6
7
8
9
10
11
X1 X4
+ -
BC1300
3-4
Anmerkung
+
