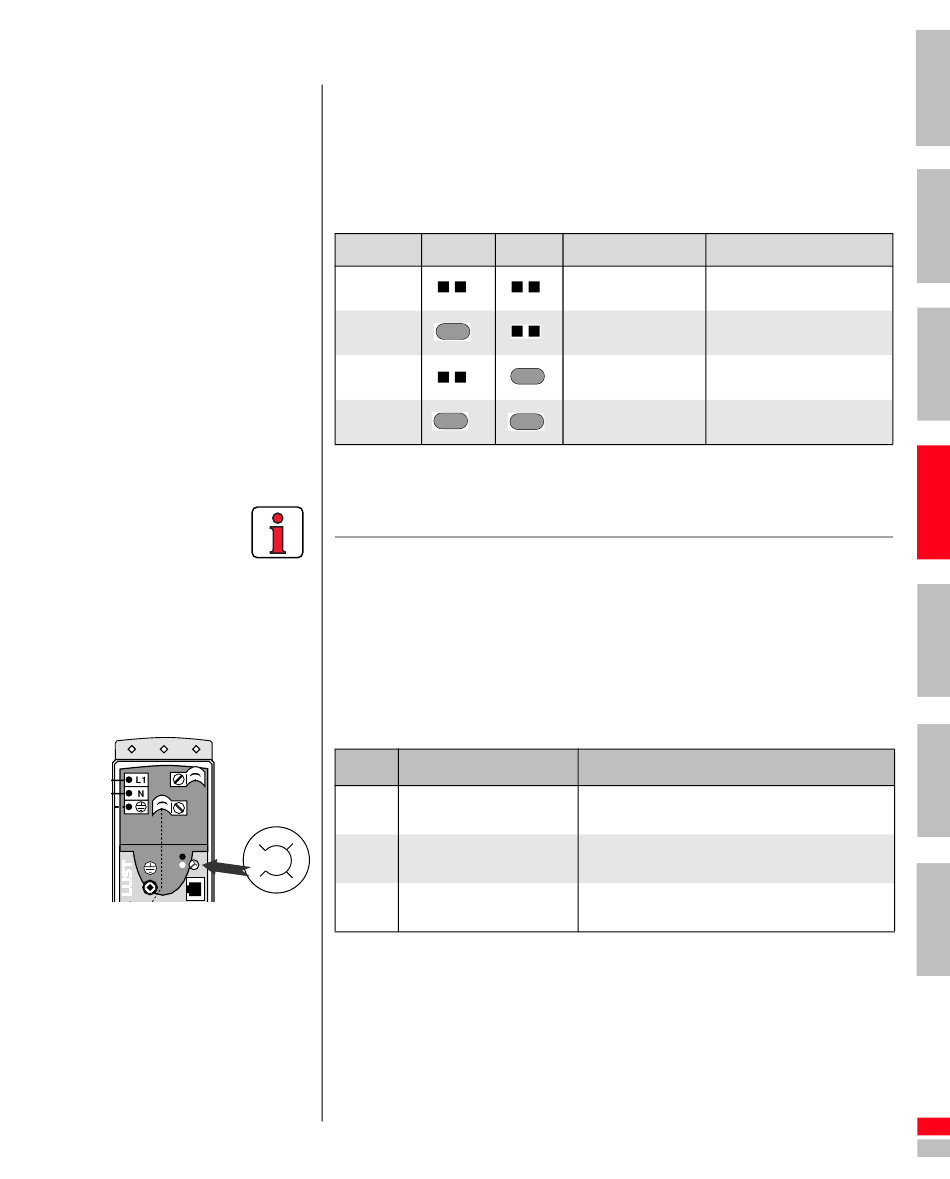

4.3.1 Internes Soll-
wertpoti (P1)
X2
0
P1
3
X3
Betriebsanleitung ED1200
Neben der Anpassung des Eingangs FSIN mit der Jumperleiste X5 bietet
die Geräte-Software Anpassungsmöglichkeiten mit Hilfe des K
KP100 an.
Parameter 04-FSSEL (Frequenzsollwertselektor) bestimmt die Herkunft
des Frequenzsollwertes und muß bei den zuvor gemachten Angaben auf
04-FSSEL = 4 (Werkseinstellung) stehen.
Einstellung J1
A
B
C
D
Tabelle 4.2 Aktiver Analogeingang (FSSEL = 4)
Hinweis:
Bei vorgegebenen Startsignal STL oder STR kann der Umrichter auch über den Frequenz-
sollwerteingang gestartet werden.
FS > 0,5 Hz ->
FS < 0,25 Hz ->
Mit dem Internen Sollwertpoti P1 können Sie drei verschiedene Sollwert-
beeinflussungen zuordnen. Die gewünschte Funktion des Potis P1 kön-
nen Sie über den Parameter 64-SINA vorwählen.
64-SINA Funktion
0 WE Sollwertvorgabe
1
Abschwächung der Maxi-
1
malfrequenz
2
2 ILIM-Vorgabe
Tabelle 4.3 Programmierbare Funktionen für internes Poti P1
4 Steueranschlüsse
J2 Funktion
Eingang 2...10 V
Eingang 4...20 mA
Eingang 0...10 V
(Werkseinstellung)
Eingang 0...20 mA
START
STOP
Erklärung
Linksanschlag = 0 Hz
Rechtsanschlag = FMAX (bei 04-FSSEL=0)
Linksanschlag = 70% von FMAX
Rechtsanschlag = 100% von FMAX
Linksanschl. = 30 % des Umrichternennstromes
Rechtsanschl. = 150 % des Umrichternennstromes
