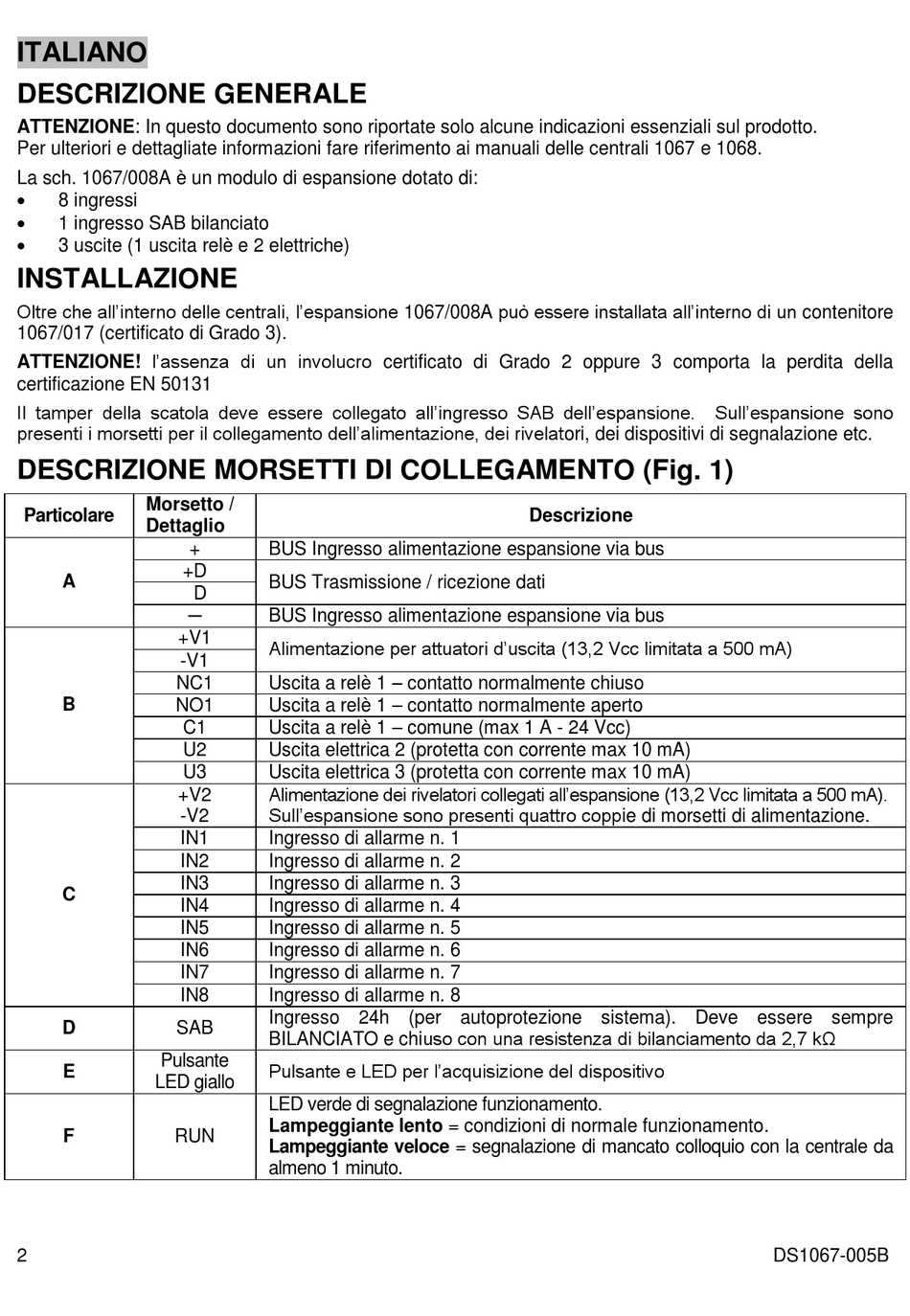

ITALIANO
DESCRIZIONE GENERALE
ATTENZIONE: In questo documento sono riportate solo alcune indicazioni essenziali sul prodotto.
Per ulteriori e dettagliate informazioni fare riferimento ai manuali delle centrali 1067 e 1068.
La sch. 1067/008A è un modulo di espansione dotato di:

8 ingressi

1 ingresso SAB bilanciato

3 uscite (1 uscita relè e 2 elettriche)

INSTALLAZIONE

Oltre che all'interno delle centrali, l'espansione 1067/008A può essere installata all'interno di un contenitore
1067/017 (certificato di Grado 3).
ATTENZIONE! l'assenza di un involucro certificato di Grado 2 oppure 3 comporta la perdita della
certificazione EN 50131
Il tamper della scatola deve essere collegato all'ingresso SAB dell'espansione. Sull'espansione sono
presenti i morsetti per il collegamento dell'alimentazione, dei rivelatori, dei dispositivi di segnalazione etc.
DESCRIZIONE MORSETTI DI COLLEGAMENTO (Fig. 1)
Morsetto /
Particolare
Dettaglio
+D
A
─
+V1
-V1
NC1
B NO1
C1
U2
U3
+V2
-V2
IN1
IN2
IN3
C
IN4
IN5
IN6
IN7
IN8
D SAB
Pulsante
E
LED giallo
F
RUN
2
+ BUS Ingresso alimentazione espansione via bus
BUS Trasmissione / ricezione dati
D
BUS Ingresso alimentazione espansione via bus
Alimentazione per attuatori d'uscita (13,2 Vcc limitata a 500 mA)
Uscita a relè 1 – contatto normalmente chiuso
Uscita a relè 1 – contatto normalmente aperto
Uscita a relè 1 – comune (max 1 A - 24 Vcc)
Uscita elettrica 2 (protetta con corrente max 10 mA)
Uscita elettrica 3 (protetta con corrente max 10 mA)
Alimentazione dei rivelatori collegati all'espansione (13,2 Vcc limitata a 500 mA).
Sull'espansione sono presenti quattro coppie di morsetti di alimentazione.
Ingresso di allarme n. 1
Ingresso di allarme n. 2
Ingresso di allarme n. 3
Ingresso di allarme n. 4
Ingresso di allarme n. 5
Ingresso di allarme n. 6
Ingresso di allarme n. 7
Ingresso di allarme n. 8
Ingresso 24h (per autoprotezione sistema). Deve essere sempre
BILANCIATO e chiuso con una resistenza di bilanciamento da 2,7 kΩ
Pulsante e LED per l'acquisizione del dispositivo
LED verde di segnalazione funzionamento.
Lampeggiante lento = condizioni di normale funzionamento.
Lampeggiante veloce = segnalazione di mancato colloquio con la centrale da
almeno 1 minuto.
Descrizione
DS1067-005B
