2DSB 0.4-1.0KG-0.8-2.2LB-1.6M balancer
2DSBX 0.4-1.0KG-0.8-2.2LB-3.0M balancer
4DSB 1.0-2.0KG-2.2-4.4LB-1.6M balancer
Model
2DSB 0.4-1.0KG-0.8-2.2LB-1.6M
2DSBX 0.4-1.0KG-0.8-2.2LB-3.0M
4DSB 1.0-2.0KG-2.2-4.4LB-1.6M
WARNING
Read all safety warnings (including the ones of the separately provided safety instructions n°
)
2050490923
and all instructions. Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
AVERTISSEMENT
Lire l'ensemble des mises en garde de sécurité (y compris celles sur la notice de sécurité n°
2050490923 fournie à part) ainsi que l'ensemble des consignes. Le non-respect des mises en
garde et des consignes peut entraîner un choc électrique, un incendie ou des blessures graves.
Conserver l'ensemble des mises en garde et consignes pour pouvoir les consulter ultérieurement.
ADVERTENCIA
Lea todas las advertencias de seguridad (incluyendo las contenidas en las instrucciones de
seguridad n° 2050490923 suministradas por separado) y las instrucciones. El incumplimiento de
las instrucciones y advertencias de seguridad puede producir descargas eléctricas, incendios y/o
lesiones personales graves.
Guarde todas las instrucciones y advertencias para futuras consultas.
WARNUNG
Alle Sicherheitshinweise (einschließlich der separat bereitgestellten Sicherheitsvorschriften Nr.
2050490923 und alle Anweisungen lesen. Eine Nichtbeachtung der Hinweise und Anweisungen
kann zu Stromschlägen, Bränden und/oder schweren Personenschäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künftigen Verwendung auf.
Part number
6158127910
6158127940
6158127920
WARNING
Part no
6159921320
Issue no
03
Date
04/2016
Page
1 / 24
www.desouttertools.com
8
10
12
14
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Desoutter 2DSB 0.4-1.0KG-0.8-2.2LB-1.6M

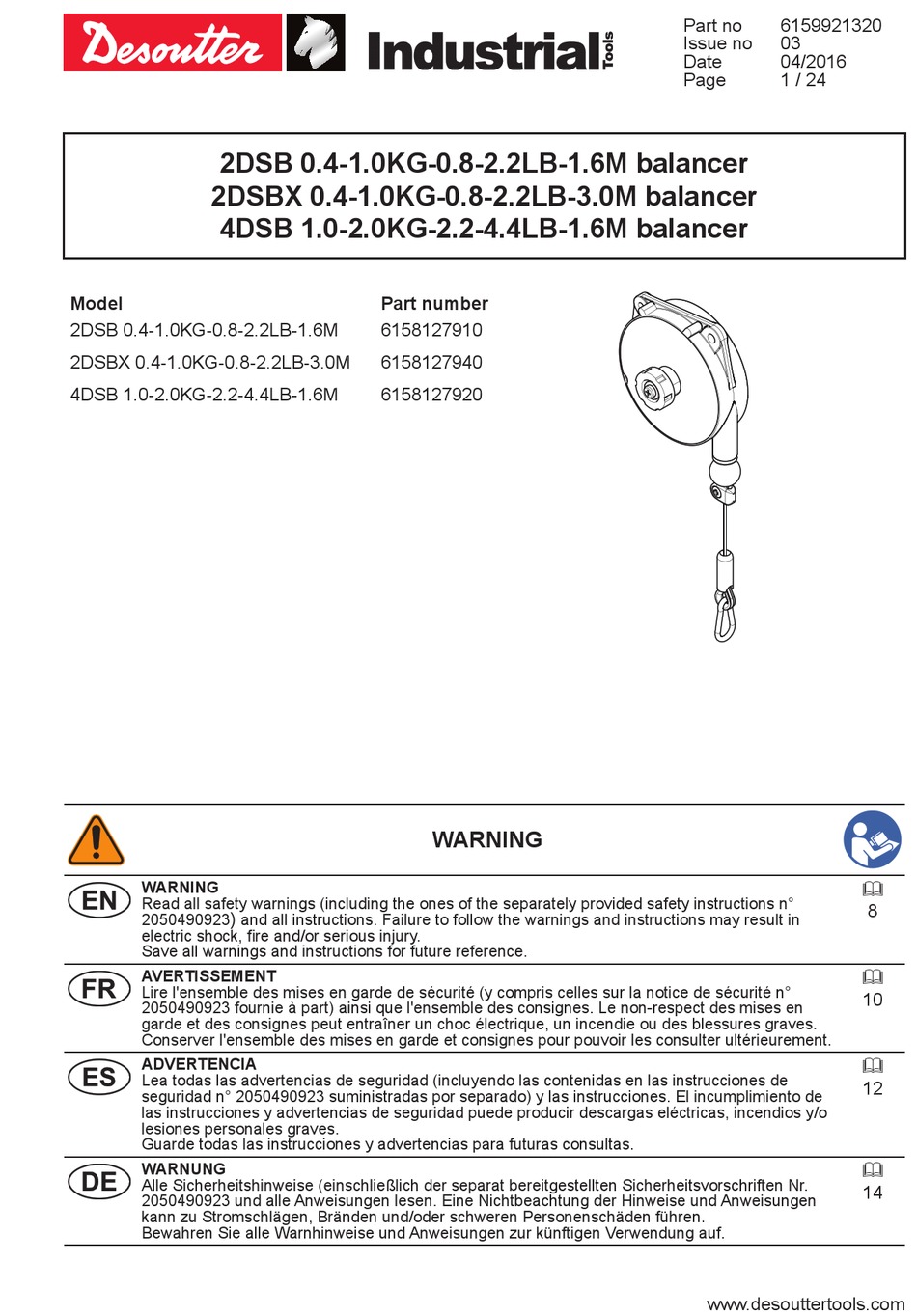

- Seite 1 Part no 6159921320 Issue no Date 04/2016 Page 1 / 24 2DSB 0.4-1.0KG-0.8-2.2LB-1.6M balancer 2DSBX 0.4-1.0KG-0.8-2.2LB-3.0M balancer 4DSB 1.0-2.0KG-2.2-4.4LB-1.6M balancer Model Part number 2DSB 0.4-1.0KG-0.8-2.2LB-1.6M 6158127910 2DSBX 0.4-1.0KG-0.8-2.2LB-3.0M 6158127940 4DSB 1.0-2.0KG-2.2-4.4LB-1.6M 6158127920 WARNING WARNING Read all safety warnings (including the ones of the separately provided safety instructions n°...
