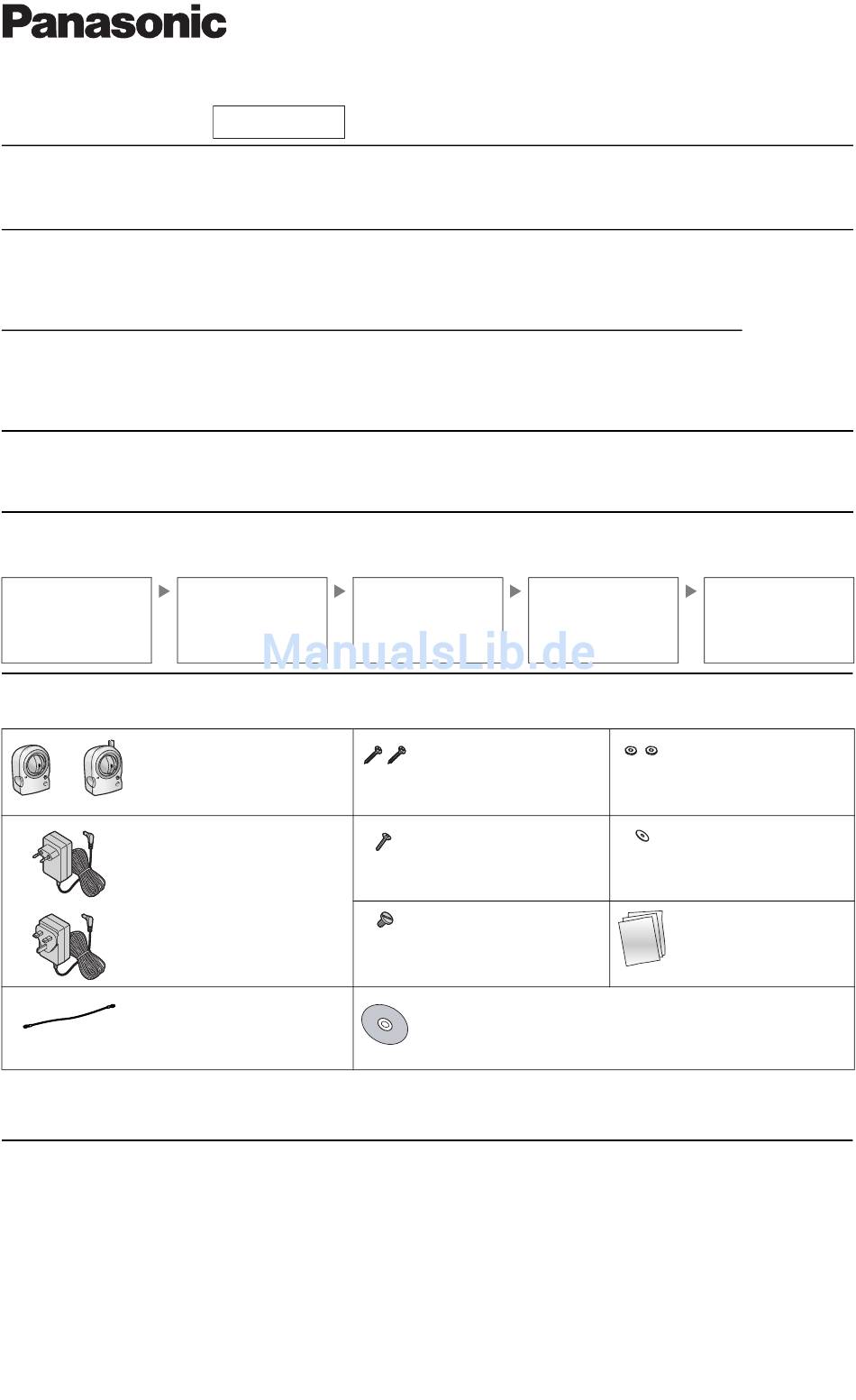

Installationsanleitung
Netzwerk Kamera
BL-C111
Modellnr.
BL-C131
Diese Anleitung bezieht sich auf die Modelle BL-C111 (Kabelgebunden) und BL-C131 (Kabellos/Kabelgebunden). Die verfügbaren Funktionen und Abläufe
unterscheiden sich leicht je nach Modell. Sie können die Modellnummer Ihrer Kamera anhand der auf der Vorderseite der Kamera aufgedruckten Modellnummer
feststellen.
Lesen Sie das mitgelieferte Dokument "Wichtige Informationen", bevor Sie fortfahren.
Die vollständige Bedienungsanleitung sowie weitere Dokumentation sind auf der mitgelieferten CD-ROM enthalten.
• Das vorliegende Dokument (Installationsanleitung) erläutert den Anschluss der Kamera an die Stromversorgung und das Netzwerk sowie die Montage und Positionierung
der Kamera für die normale Verwendung.
• Die Setup-Anleitung beschreibt das Einrichten der Kamera für den Zugriff über PC.
• Informationen über die Kamerafunktionen finden Sie in der Bedienungsanleitung auf der CD-ROM.
• Bei Problemen mit der Konfiguration oder der Verwendung der Kamera finden Sie entsprechende Informationen in der Anleitung zur Störungsbeseitigung auf der
mitgelieferten CD-ROM.
Abkürzungen
• UPnP ist die Abkürzung für "Universal Plug and Play".
• Die Netzwerk Kamera wird in diesem Dokument als "die Kamera" bezeichnet.
• Die "Setup-CD-ROM" wird als "die CD-ROM" bezeichnet.
Überblick über die Installationsschritte
Nachfolgend sind die erforderlichen Schritte für die Installation und Konfiguration der Kamera in einer Übersicht dargestellt. Alle Schritte werden in diesem Dokument
erläutert, falls nichts anderes angegeben ist.
Vorbereitung
Stellen Sie sicher, dass Sie über alle
für die Installation erforderlichen
Komponenten verfügen.
Vorbereitung
1.
Stellen Sie sicher, dass die folgenden Komponenten in der Verpackung enthalten sind.
Hauptgerät (1 Stck.)
Das Aussehen Ihrer Kamera variiert je
nach Modell.

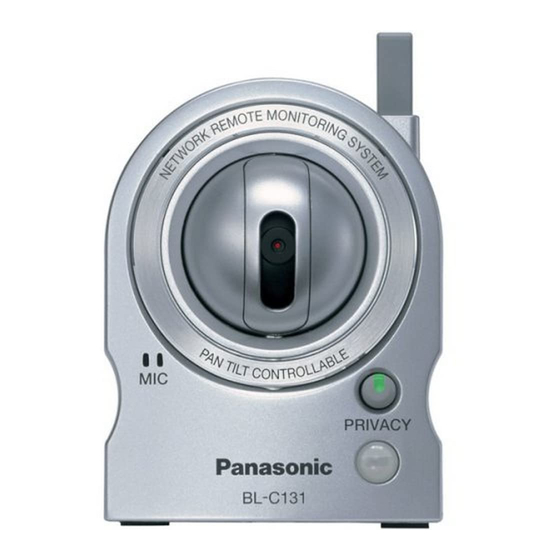

BL-C111
BL-C131
Netzadapter (1 Stck.)
Bestellnr. PQLV206CEY
(Kabellänge: ca. 3 m)
Für die Verwendung in Ländern/Regionen
außerhalb von Großbritannien
Bestellnr. PQLV206EY
(Kabellänge: ca. 3 m)
Für die Verwendung in Großbritannien
Sicherheitsdraht (1 Stck.)
Bestellnr. PQME10080Z
Zum Sichern der Kamera bei der
Wandmontage.
2.
Zur Installation und Konfiguration der Kamera benötigen Sie zusätzlich folgende Komponenten:
– einen PC (siehe die Systemvoraussetzungen in dem Dokument "Wichtige Informationen")
– ein LAN-Kabel (einfaches CAT-5-Kabel)
– einen Router
© Panasonic System Networks Co., Ltd. 2007
PQQX15805YA KK0107CM1030 (CE)
Nur für den Einsatz
in Innenräumen
(Kabelgebunden)
(Kabellos/Kabelgebunden)
Kamera-Diagramm
Machen Sie sich unbedingt mit den
Bezeichnungen der physischen
Funktionen der Kamera vertraut.
Lesen Sie vor der Verwendung des Produkts dieses Dokument und bewahren Sie es für
spätere Referenzzwecke auf.
Anschlüsse
Anschluss der Kamera an das
Netzwerk und die Stromversorgung.
Schraube A (2 Stck.)
Bestellnr. PQHE5004X
Für die Wandmontage der Kamera.
Schraube B (1 Stck.)
Bestellnr. XTB4+20AFJ
Zur Befestigung des
Sicherheitsdrahts an der Wand.
Schraube für Sicherheitsdraht
(1 Stck.)
Bestellnr. PQHD10110Z
Zur Befestigung des
Sicherheitsdrahts an der Kamera.
Setup-CD-ROM (1 Stck.)
Bestellnr. PNQC1048Z
Enthält das für die Konfiguration der Kamera erforderliche Setup-Programm
sowie die Dokumentation zur Kamera.*
*Das mitgelieferte Dokument "Wichtige Informationen" enthält eine Beschreibung jedes Dokuments.
Setup
Das Einrichten der Kamera (in der
mitgelieferten Setup-Anleitung
beschrieben). Dazu gehört die
Konfiguration der Kamera für den
Zugriff über PC.
Unterlegscheibe S (2 Stck.)
Bestellnr. XWG35FJ
Wird bei der Montage der Kamera
verwendet.
Unterlegscheibe L (1 Stck.)
Bestellnr. XWG4F16VW
Wird bei der Befestigung des
Sicherheitsdrahts an der Wand
verwendet.
Wichtige Informationen (1 Stck.)
Installationsanleitung
(das vorliegende Dokument)
(1 Stck.)
Setup-Anleitung (1 Stck.)
Montage
Montage oder Positionieren der
Kamera.
