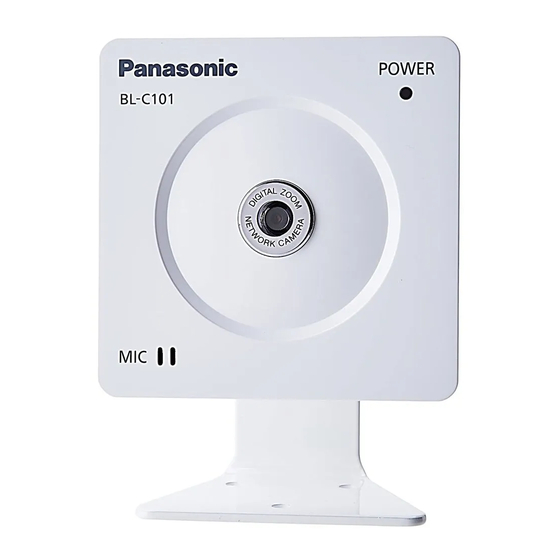

Panasonic BL-C101 Installationsanleitung

Installationsanleitung
Netzwerk Kamera
BL-C101
Modellnr.
BL-C121
Diese Anleitung bezieht sich auf die Modelle BL-C101 (Kabelgebunden) und BL-C121 (Kabellos/Kabelgebunden). Die verfügbaren Funktionen und Abläufe
unterscheiden sich leicht je nach Modell. Sie können die Modellnummer Ihrer Kamera anhand der auf der Vorderseite der Kamera aufgedruckten Modellnummer
feststellen.
In diesem Dokument werden bei folgenden Modellnummern die Suffixe ("A", "CE" und "E") weggelassen, sofern sie nicht zwingend erforderlich sind.
BL-C101A, BL-C101CE, BL-C101E, BL-C121A, BL-C121CE, BL-C121E
Lesen Sie das mitgelieferte Dokument "Wichtige Informationen", bevor Sie fortfahren.
Die vollständige Bedienungsanleitung sowie weitere Dokumentation sind auf der mitgelieferten CD-ROM enthalten.
• Das vorliegende Dokument (Installationsanleitung) erläutert den Anschluss der Kamera an die Stromversorgung und das Netzwerk sowie die Montage und Positionierung
der Kamera für die normale Verwendung.
• Die Setup-Anleitung beschreibt das Einrichten der Kamera für den Zugriff über einen PC.
• Informationen über die Kamerafunktionen finden Sie in der Bedienungsanleitung auf der CD-ROM.
• Bei Problemen mit der Konfiguration oder der Verwendung der Kamera finden Sie entsprechende Informationen in der Anleitung zur Störungsbeseitigung auf der
mitgelieferten CD-ROM.
Abkürzungen
• UPnP ist die Abkürzung für "Universal Plug and Play".
• Die Netzwerk Kamera wird in diesem Dokument als "die Kamera" bezeichnet.
• Die Setup-CD-ROM wird als "die CD-ROM" bezeichnet.
Überblick über die Installationsschritte
Nachfolgend sind die erforderlichen Schritte für die Installation und Konfiguration der Kamera in einer Übersicht dargestellt. Alle Schritte werden in diesem Dokument
erläutert, falls nichts anderes angegeben ist.
Vorbereitung
Stellen Sie sicher, dass Sie über alle
für die Installation erforderlichen
Komponenten verfügen.
Vorbereitung
1. Stellen Sie sicher, dass die folgenden Komponenten in der Verpackung enthalten sind.
Hauptgerät (1 Stck.)
Das Aussehen Ihrer Kamera
variiert je nach Modell.
BL-C101 BL-C121
Netzadapter (1 Stck.)
Bestellnr. PQLV206Y
Kabellänge: ca. 3 m
(9 ft 10 in)
BL-C101A/BL-C121A
Bestellnr. PQLV216CE1Z
Kabellänge: ca. 3 m
(9 ft 10 in)
BL-C101CE/BL-C101E/BL-
C121CE/BL-C121E
Netzkabel (1 Stck. für BL-
C101CE/BL-C101E/BL-
C121CE/BL-C121E)
Bestellnr. PFJA02A006Z
Kabellänge: ca. 1,8 m
(5 ft 11 in)
BL-C101CE/BL-C121CE
Bestellnr. PSJA1106Z
Kabellänge: ca. 1,8 m
(5 ft 11 in)
BL-C101E/BL-C121E
2. Zur Installation und Konfiguration der Kamera benötigen Sie zusätzlich folgende Komponenten:
– einen PC (siehe die Systemvoraussetzungen in dem Dokument "Wichtige Informationen")
– Für BL-C101: 2 LAN-Kabel (einfaches CAT-5-Kabel)
Für BL-C121: ein LAN-Kabel (einfaches CAT-5-Kabel)
– einen Router
© Panasonic System Networks Co., Ltd. 2008
PNQX1577YA KK1008CM1030
Nur für den Einsatz in Innenräumen
(Kabelgebunden)
(Kabellos/Kabelgebunden)
Kamera-Diagramm
Machen Sie sich unbedingt mit den
Bezeichnungen der physischen
Funktionen der Kamera vertraut.
Nur BL-C101
Lesen Sie vor der Verwendung des Produkts dieses Dokument
und bewahren Sie es für spätere Referenzzwecke auf.
Website der Netzwerk Kamera von Panasonic:
http://panasonic.net/pcc/products/netwkcam/
Anschlüsse
Anschluss der Kamera an das
Netzwerk und die Stromversorgung.
Schraube A BL-C101 (6 Stck.)/BL-C121
(4 Stck.)
Bestellnr. XTB4+20AFJ
Für die Wandmontage der Kamera.
Schraube B (1 Stck.)
Bestellnr. XTB26+10GFJ
Zur Befestigung des Sicherheitsdrahts an
der Kamera.
Sicherheitsdraht (1 Stck.)
Bestellnr. PQME10080Z
Zum Sichern der Kamera bei der
Wandmontage.
Wichtige Informationen (1 Stck.)
Installationsanleitung
(das vorliegende Dokument) (1 Stck.)
Setup-Anleitung (1 Stck.)
Leistungsübertragungseinheit (1 Stck.)
Bestellnr. PNWP3C160A
Zur Stromversorgung der Kamera.
Setup
Das Einrichten der Kamera (in der
mitgelieferten Setup-Anleitung
beschrieben). Dazu gehört die
Konfiguration der Kamera für den
Zugriff über PC.
Unterlegscheibe S (1 Stck.)
Bestellnr. XWG26D12VW
Wird bei der Befestigung des
Sicherheitsdrahts an der Kamera
verwendet.
Unterlegscheibe L (1 Stck.)
Bestellnr. XWG4F16VW
Wird bei der Befestigung des
Sicherheitsdrahts an der Wand
verwendet.
Drehbarer Sockel (1 Stck.)
Bestellnr. PNKL1008Z
Zur Befestigung der Kamera an der
Wand.
Setup-CD-ROM (1 Stck.)
Bestellnr. PNQC1048Z
Enthält das für die Konfiguration der
Kamera erforderliche Setup-
Programm sowie die Dokumentation
zur Kamera.*
*Das mitgelieferte Dokument "Wichtige
Informationen" enthält eine Beschreibung jedes
Dokuments.
Montage
Montage oder Positionieren der
Kamera.
