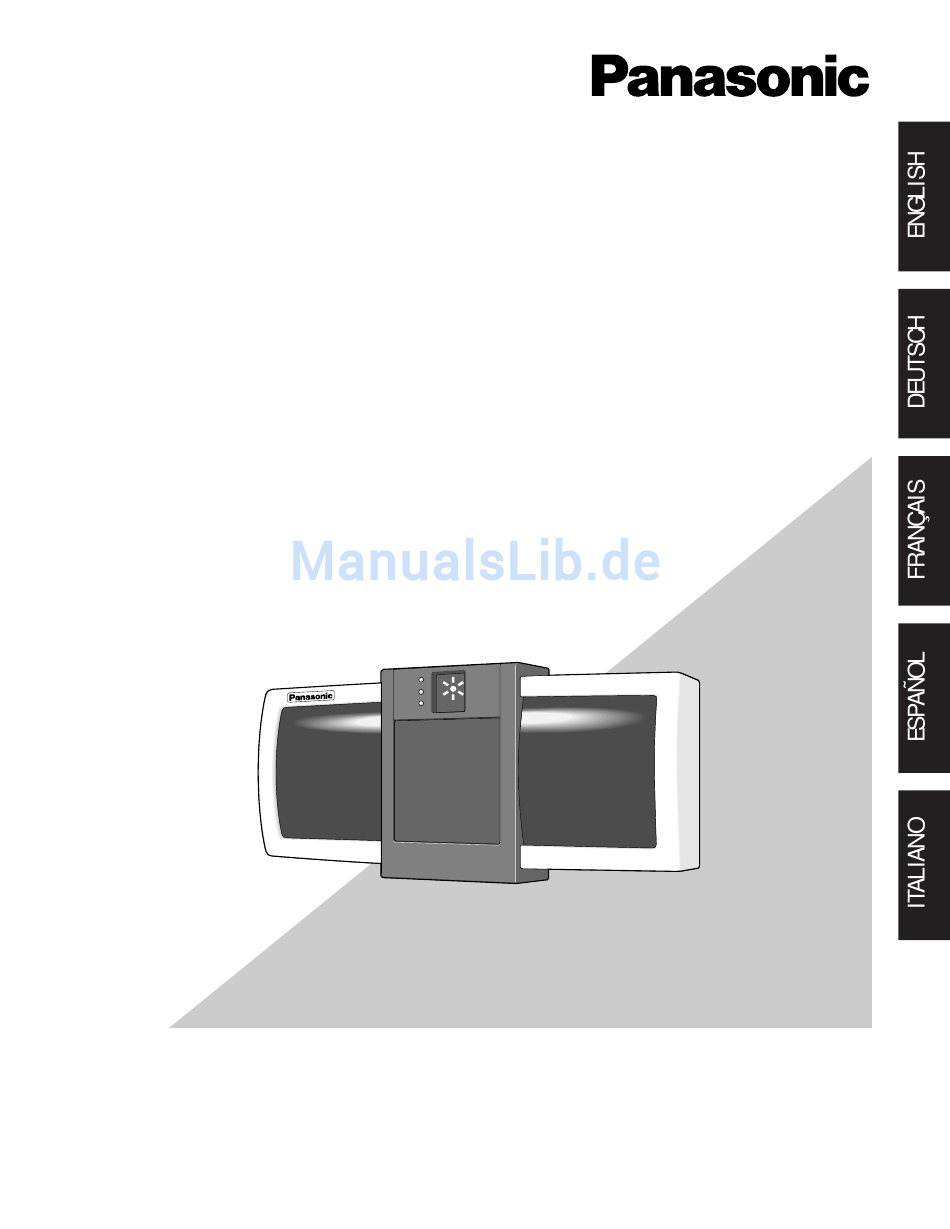

Iris Camera
Operating Instructions
BM-ET500E
Model No.
ACCEPT
REJECT
READY
Before attempting to connect or operate this product,
please read these instructions carefully and save this manual for future use.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic BM-ET500E

  • Seite 1 Iris Camera Operating Instructions BM-ET500E Model No. ACCEPT REJECT READY Before attempting to connect or operate this product, please read these instructions carefully and save this manual for future use.
  • Seite 2 Modellnummer BM-ET500E Fabriknummer WARNUNG: Um ein Feuer oder einen Stromschlag zu verhindern, darf dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Das Gerät ist vor Tropf- und Spritzwasser zu schützen; außerdem dürfen keine mit Flüssigkeit gefüllte...
  • Seite 3: Inhaltsverzeichnis

    INHALT VORWORT ....................................21 MERKMALE ....................................21 VORSICHTSMASSREGELN ................................22 ANGEWENDETE KONVENTIONEN .............................. 23 WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN ....................24 EINBAUARBEITEN UND ANSCHLÜSSE ............................25 ABMESSUNGEN FÜR EINSTELLUNGEN UND WARTUNG ......................28 EINSTELLUNG UND WARTUNG ..............................29 Einstellung ..................................... 29 Wartung ....................................
  • Seite 4: Vorwort

    VORWORT Die Iriskamera BM-ET500E ist für ein auf der Iriserkennung basierendes Zugangskontrollsystem bestimmt, Personen anhand ihres Iris-Codes identifiziert. MERKMALE • Das System besteht aus einer Iriskamera, einem Steu- ergerät und einem Administrationscomputer (erforder- lich ist die optionale Software BM-ES500E). • Die Iriserkennungstechnoligie bietet die Möglichkeit, Personen anhand ihres Iris-Codes zu identifizieren (die Iris ist die dem Augapfel vorgelagerte, dünne Film-...
  • Seite 5: Vorsichtsmassregeln

    VORSICHTSMASSREGELN • Die Installation des Geräts nur von qualifiziertem • Bei Verwendung eines externen Stromreglers wie Kundendienstpersonal oder sonstigen Fachleuchten folgt vorgehen: vornehmen lassen. Zuerst den externen Stromregler und dann das Steu- Wenden Sie sich an einen Fachmann hinsichtlich der ergerät BM-ED500 einschalten.
  • Seite 6: Angewendete Konventionen

    ANGEWENDETE KONVENTIONEN In dieser Bedienungsanleitung werden folgende Konventionen bei der Beschreibung des Gebrauchs und Betriebs dieses Systems angewendet. Hauptgerät: Panasonic Iriskamera BM-ET500E Steuergerät: Panasonic Steuergerät BM-ED500 Administrationssoftware: Panasonic Administrationssoftware BM-ES500E Vorsicht: Text dieses Formats stellt eine spezielle Anweisung dar, die befolgt werden sollte, um die eigene Sicherheit zu gewährleisten.
  • Seite 7: Wichtige Bedienungselemente Und Ihre Funktionen

    WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN q Statusanzeige w Benutzerführungsanzeigen ACCEPT e Eingebaute REJECT READY CCTV-Farbkamera r Betriebsanzeigen t Fronttafel y Zifferntastenabdeckung u LED-Display CANCEL ENTER o Summer-Einstellloch i Zifferntasten q Statusanzeige r Betriebsanzeigen Zeigt den Status der Erkennung oder Registrierung an. Diese Anzeigen zeigen den Betriebszustand des Geräts an.
  • Seite 8: Einbauarbeiten Und Anschlüsse

    EINBAUARBEITEN UND ANSCHLÜSSE WARNUNG 2. Die Transportsicherung wie folgt entfernen: Die in den folgenden Abbildungen dargestellten Einbau- arbeiten sollten von qualifiziertem Kundendienstpersonal Verriegelt oder sonstigem Fachpersonal ausgeführt werden. Riemen Vorsichts: • Dieses System muß innerhalb des Schutzbereichs in Übereinstimmung mit den Vorschriften der Internatio- naen Elektrotechnischen Kommission und den zustän- digen örtlichen Behörden installiert werden.
  • Seite 9 4. Das Gerät am Einbauwinkel befestigen. (1) Den Einbauwinkel an der Wand montieren. Video-Ausgangskabel Zugang für die durch und Netzkabel * die Wand zu führenden (vom Steuergerät) Kabel vorsehen. (2) Die Zifferntastatur entfernen. (3) Die Transportsicherung entfernen. (4) Das Gerät am Einbauwinkel befestigen. Gerät und Einbauwinkel unter Verwendung eines 8 Schraubenmutter (M5) mm-Steckschlüssels mit der Schraubenmutter...
  • Seite 10 400 mm 900 mm 400 mm 900 mm 1 300 mm 1 300 mm Fußboden Systemaufbau (Maximalumfang) Koaxialkabel (BNC) Koaxialkabel (BNC) Kamera-Stromkabel BM-ET500E (Für Identifizierung) BM-ET500E (Für Regi- strierung) Universal-Stromver- BM-ED500 sorgung (24V DC, UL-Zulassung) POWER ALARM S3 Kamera 1...
  • Seite 11: Abmessungen Für Einstellungen Und Wartung

    ABMESSUNGEN FÜR EINSTELLUNGEN UND WARTUNG 180,5 174,5 4-φ10 22,5 180,5 186,5 (Unit of length: mm) (Längeneinheit: mm)
  • Seite 12: Einstellung Und Wartung

    EINSTELLUNG UND WARTUNG Einstellung 3. Nach dem Einbau das Steuerkabel an die Ziffern- tastatur anschließen. Einstellen des Summertons Die Lautstärke des Summers, der auf das Ergebnis der Reinigen des Inneren der Kameraeinheit Erkennung hinweist, wird wie folgt eingestellt. In der Kameraeinheit befinden sich ein Spiegel, ein 1.
  • Seite 13: Erkennungsverfahren

    ERKENNUNGSVERFAHREN Die Identifizierung kann nach zwei Verfahren vorgenommen 3. Die Statusanzeige (1) leuchtet auf. werden. • Iriserkennung Die Anzeige • ID- und Paßwortberechtigungsprüfung leuchtet auf. Hinweis: Solange “READY” blinkt, ist das Gerät noch nicht für die Erkennung bereit. Warten, bis die Anzeige auf Dauerlicht wechselt.
  • Seite 14: Id- Und Paßwortberechtigungsprüfung

    Hinweise: • Die Erkennung findet innerhalb folgenden Bereichs statt. Horizontal Vertikal 1 765 mm Obergrenze Augenposition 90 mm (rechte Grenze) 0 mm 1 490 mm 33° 72° (Mitte der Kameraeinheit) Mittelpunkt der optischen Achse 90 mm (linke Grenze) (Empfohlene Einbauhöhe) 1 380 mm Unterkante der 1 215 mm...
  • Seite 15: Zusätzliche Systemkomponenten

    ZUSÄTZLICHE SYSTEMKOMPONENTEN Steuergerät BM-ED500 Administrationssoftware BM- ES500E Administration Software BM-ES500E Dieses Produkt ist für die Verwaltung der Irisdaten, Kennnummern und Paßwörter erforderlich. Dieses Produkt ist für die Erkennung/Registrierung der Irisdaten sowie für die Steuerung der elektrischen Verriegelung erforderlich.
  • Seite 16: Fehlersuche

    FEHLERSUCHE Bitte überprüfen Sie Folgendes, bevor Sie das Gerät in Reparatur geben. Wenn sich die Störung nach dem unten beschriebenen Verfahren nicht beseitigen läßt, setzen Sie sich mit Ihrem Fachhändler in Verbindung. Störung Kontrolle Abhilfe Das System schaltet nicht ein. Das Steuergerät ist nicht eingeschaltet.
  • Seite 17: Technische Daten

    TECHNISCHE DATEN Allgemeines Stromversorgung: 32 V, 3 A Gleichstrom (bei Versorgung über das Steuergerät BM-ED500) 24 V, 4 A Gleichstrom (bei Versorgung über einen externen Stromregler *) Leistungsaufnahme: 30 W (Wartezustand) 60 W (Betriebszustand max.) Iriserkennungszeit: 3 Sek. Umgebungstemperatur: 0 °C bis +40 °C Luftfeuchtigkeit: 30 % bis 80 % Abmessungen:...
  • Seite 18 Matsushita Electric Industrial Co., Ltd. Web Site : http://www.panasonic.co.jp/global/ NM1002-1122 3TR001095BAA Printed in Japan Gedruckt in Japan Imprimé au Japon Impreso en Japón Stampat in Jiappone 2002 © Matsushita Electric Industrial Co., Ltd. All rights reserved.
