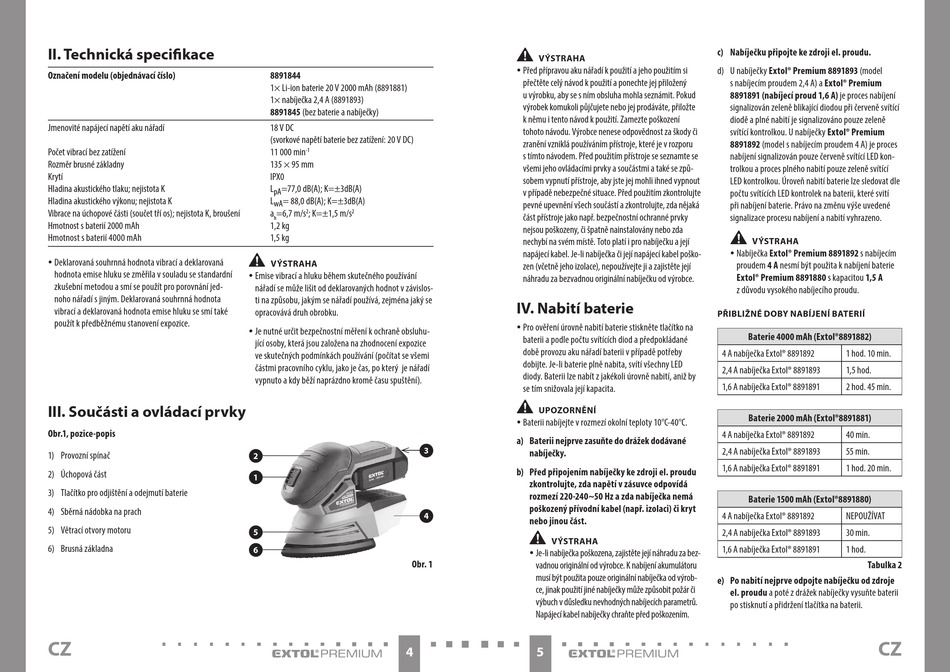

II. Technická specifikace
Označení modelu (objednávací číslo)
Jmenovité napájecí napětí aku nářadí
Počet vibrací bez zatížení
Rozměr brusné základny
Krytí
Hladina akustického tlaku; nejistota K
Hladina akustického výkonu; nejistota K
Vibrace na úchopové části (součet tří os); nejistota K, broušení
Hmotnost s baterií 2000 mAh
Hmotnost s baterií 4000 mAh
y Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se změřila v souladu se standardní
zkušební metodou a smí se použít pro porovnání jed-
noho nářadí s jiným. Deklarovaná souhrnná hodnota
vibrací a deklarovaná hodnota emise hluku se smí také
použít k předběžnému stanovení expozice.
III. Součásti a ovládací prvky
Obr.1, pozice-popis
1) Provozní spínač
2) Úchopová část
3) Tlačítko pro odjištění a odejmutí baterie
4) Sběrná nádobka na prach
5) Větrací otvory motoru
6) Brusná základna
CZ
8891844
1× Li-ion baterie 20 V 2000 mAh (8891881)
1× nabíječka 2,4 A (8891893)
8891845 (bez baterie a nabíječky)
18 V DC
(svorkové napětí baterie bez zatížení: 20 V DC)
11 000 min
-1
135 × 95 mm
IPX0
L
=77,0 dB(A); K=±3dB(A)
pA
L
= 88,0 dB(A); K=±3dB(A)
wA
a
=6,7 m/s
2
; K=±1,5 m/s
2
h
1,2 kg
1,5 kg
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání
nářadí se může lišit od deklarovaných hodnot v závislos-
ti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení expozice
ve skutečných podmínkách používání (počítat se všemi
částmi pracovního cyklu, jako je čas, po který je nářadí
vypnuto a kdy běží naprázdno kromě času spuštění).
3
2
1
4
5
6
Obr. 1
4
•
VÝSTRAHA
y Před přípravou aku nářadí k použití a jeho použitím si
přečtěte celý návod k použití a ponechte jej přiložený
u výrobku, aby se s ním obsluha mohla seznámit. Pokud
výrobek komukoli půjčujete nebo jej prodáváte, přiložte
k němu i tento návod k použití. Zamezte poškození
tohoto návodu. Výrobce nenese odpovědnost za škody či
zranění vzniklá používáním přístroje, které je v rozporu
s tímto návodem. Před použitím přístroje se seznamte se
všemi jeho ovládacími prvky a součástmi a také se způ-
sobem vypnutí přístroje, aby jste jej mohli ihned vypnout
v případě nebezpečné situace. Před použitím zkontrolujte
pevné upevnění všech součástí a zkontrolujte, zda nějaká
část přístroje jako např. bezpečnostní ochranné prvky
nejsou poškozeny, či špatně nainstalovány nebo zda
nechybí na svém místě. Toto platí i pro nabíječku a její
napájecí kabel. Je-li nabíječka či její napájecí kabel poško-
zen (včetně jeho izolace), nepoužívejte ji a zajistěte její
náhradu za bezvadnou originální nabíječku od výrobce.
IV. Nabití baterie
y Pro ověření úrovně nabití baterie stiskněte tlačítko na
baterii a podle počtu svítících diod a předpokládané
době provozu aku nářadí baterii v případě potřeby
dobijte. Je-li baterie plně nabita, svítí všechny LED
diody. Baterii lze nabít z jakékoli úrovně nabití, aniž by
se tím snižovala její kapacita.
•
UPOZORNĚNÍ
y Baterii nabíjejte v rozmezí okolní teploty 10°C-40°C.
a) Baterii nejprve zasuňte do drážek dodávané
nabíječky.
b) Před připojením nabíječky ke zdroji el. proudu
zkontrolujte, zda napětí v zásuvce odpovídá
rozmezí 220-240~50 Hz a zda nabíječka nemá
poškozený přívodní kabel (např. izolaci) či kryt
nebo jinou část.
•
VÝSTRAHA
y Je-li nabíječka poškozena, zajistěte její náhradu za bez-
vadnou originální od výrobce. K nabíjení akumulátoru
musí být použita pouze originální nabíječka od výrob-
ce, jinak použití jiné nabíječky může způsobit požár či
výbuch v důsledku nevhodných nabíjecích parametrů.
Napájecí kabel nabíječky chraňte před poškozením.
5
c) Nabíječku připojte ke zdroji el. proudu.
d) U nabíječky Extol® Premium 8891893 (model
s nabíjecím proudem 2,4 A) a Extol® Premium
8891891 (nabíjecí proud 1,6 A) je proces nabíjení
signalizován zeleně blikající diodou při červeně svítící
diodě a plné nabití je signalizováno pouze zeleně
svítící kontrolkou. U nabíječky Extol® Premium
8891892 (model s nabíjecím proudem 4 A) je proces
nabíjení signalizován pouze červeně svítící LED kon-
trolkou a proces plného nabití pouze zeleně svítící
LED kontrolkou. Úroveň nabití baterie lze sledovat dle
počtu svítících LED kontrolek na baterii, které svití
při nabíjení baterie. Právo na změnu výše uvedené
signalizace procesu nabíjení a nabití vyhrazeno.
•
VÝSTRAHA
y Nabíječka Extol® Premium 8891892 s nabíjecím
proudem 4 A nesmí být použita k nabíjení baterie
Extol® Premium 8891880 s kapacitou 1,5 A
z důvodu vysokého nabíjecího proudu.
PŘIBLIŽNÉ DOBY NABÍJENÍ BATERIÍ
Baterie 4000 mAh (Extol®8891882)
4 A nabíječka Extol® 8891892
1 hod. 10 min.
2,4 A nabíječka Extol® 8891893
1,5 hod.
1,6 A nabíječka Extol® 8891891
2 hod. 45 min.
Baterie 2000 mAh (Extol®8891881)
4 A nabíječka Extol® 8891892
40 min.
2,4 A nabíječka Extol® 8891893
55 min.
1,6 A nabíječka Extol® 8891891
1 hod. 20 min.
Baterie 1500 mAh (Extol®8891880)
4 A nabíječka Extol® 8891892
NEPOUŽÍVAT
2,4 A nabíječka Extol® 8891893
30 min.
1,6 A nabíječka Extol® 8891891
1 hod.
Tabulka 2
e) Po nabití nejprve odpojte nabíječku od zdroje
el. proudu a poté z drážek nabíječky vysuňte baterii
po stisknutí a přidržení tlačítka na baterii.
CZ
