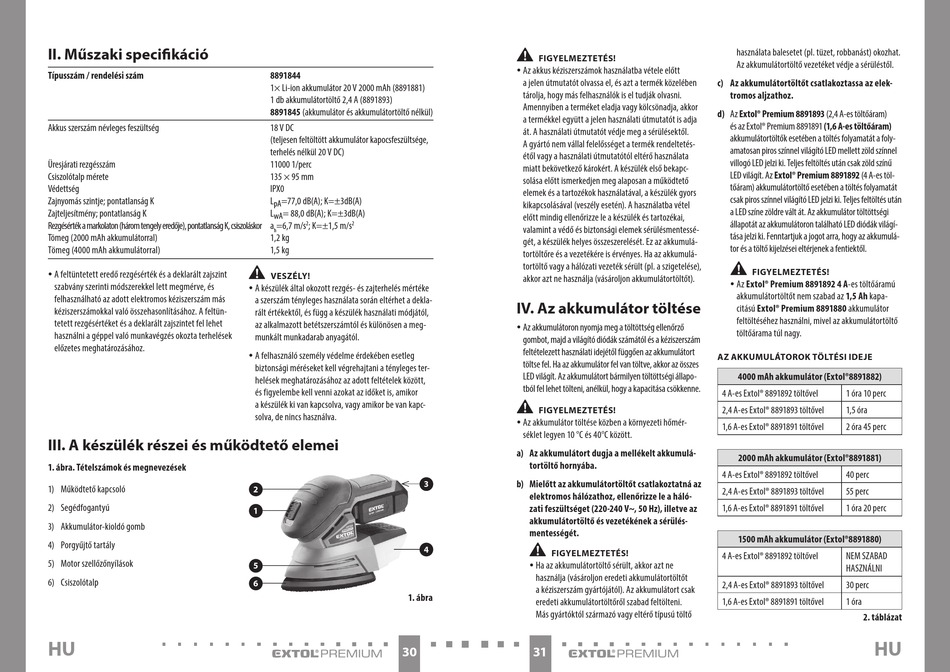

II. Műszaki specifikáció
Típusszám / rendelési szám
Akkus szerszám névleges feszültség
Üresjárati rezgésszám
Csiszolótalp mérete
Védettség
Zajnyomás szintje; pontatlanság K
Zajteljesítmény; pontatlanság K
Rezgésérték a markolaton (három tengely eredője), pontatlanság K, csiszoláskor a
Tömeg (2000 mAh akkumulátorral)
Tömeg (4000 mAh akkumulátorral)
y A feltüntetett eredő rezgésérték és a deklarált zajszint
szabvány szerinti módszerekkel lett megmérve, és
felhasználható az adott elektromos kéziszerszám más
kéziszerszámokkal való összehasonlításához. A feltün-
tetett rezgésértéket és a deklarált zajszintet fel lehet
használni a géppel való munkavégzés okozta terhelések
előzetes meghatározásához.
III. A készülék részei és működtető elemei
1. ábra. Tételszámok és megnevezések
1) Működtető kapcsoló
2) Segédfogantyú
3) Akkumulátor-kioldó gomb
4) Porgyűjtő tartály
5) Motor szellőzőnyílások
6) Csiszolótalp
HU
8891844
1× Li-ion akkumulátor 20 V 2000 mAh (8891881)
1 db akkumulátortöltő 2,4 A (8891893)
8891845 (akkumulátor és akkumulátortöltő nélkül)
18 V DC
(teljesen feltöltött akkumulátor kapocsfeszültsége,
terhelés nélkül 20 V DC)
11000 1/perc
135 × 95 mm
IPX0
L
=77,0 dB(A); K=±3dB(A)
pA
L
= 88,0 dB(A); K=±3dB(A)
wA
=6,7 m/s
; K=±1,5 m/s
2
2
h
1,2 kg
1,5 kg
•
VESZÉLY!
y A készülék által okozott rezgés- és zajterhelés mértéke
a szerszám tényleges használata során eltérhet a dekla-
rált értékektől, és függ a készülék használati módjától,
az alkalmazott betétszerszámtól és különösen a meg-
munkált munkadarab anyagától.
y A felhasználó személy védelme érdekében esetleg
biztonsági méréseket kell végrehajtani a tényleges ter-
helések meghatározásához az adott feltételek között,
és figyelembe kell venni azokat az időket is, amikor
a készülék ki van kapcsolva, vagy amikor be van kapc-
solva, de nincs használva.
3
2
1
4
5
6
1. ábra
30
•
FIGYELMEZTETÉS!
y Az akkus kéziszerszámok használatba vétele előtt
a jelen útmutatót olvassa el, és azt a termék közelében
tárolja, hogy más felhasználók is el tudják olvasni.
Amennyiben a terméket eladja vagy kölcsönadja, akkor
a termékkel együtt a jelen használati útmutatót is adja
át. A használati útmutatót védje meg a sérülésektől.
A gyártó nem vállal felelősséget a termék rendeltetés-
étől vagy a használati útmutatótól eltérő használata
miatt bekövetkező károkért. A készülék első bekapc-
solása előtt ismerkedjen meg alaposan a működtető
elemek és a tartozékok használatával, a készülék gyors
kikapcsolásával (veszély esetén). A használatba vétel
előtt mindig ellenőrizze le a készülék és tartozékai,
valamint a védő és biztonsági elemek sérülésmentessé-
gét, a készülék helyes összeszerelését. Ez az akkumulá-
tortöltőre és a vezetékére is érvényes. Ha az akkumulá-
tortöltő vagy a hálózati vezeték sérült (pl. a szigetelése),
akkor azt ne használja (vásároljon akkumulátortöltőt).
IV. Az akkumulátor töltése
y Az akkumulátoron nyomja meg a töltöttség ellenőrző
gombot, majd a világító diódák számától és a kéziszerszám
feltételezett használati idejétől függően az akkumulátort
töltse fel. Ha az akkumulátor fel van töltve, akkor az összes
LED világít. Az akkumulátort bármilyen töltöttségi állapo-
tból fel lehet tölteni, anélkül, hogy a kapacitása csökkenne.
•
FIGYELMEZTETÉS!
y Az akkumulátor töltése közben a környezeti hőmér-
séklet legyen 10 °C és 40°C között.
a) Az akkumulátort dugja a mellékelt akkumulá-
tortöltő hornyába.
b) Mielőtt az akkumulátortöltőt csatlakoztatná az
elektromos hálózathoz, ellenőrizze le a háló-
zati feszültséget (220-240 V~, 50 Hz), illetve az
akkumulátortöltő és vezetékének a sérülés-
mentességét.
•
FIGYELMEZTETÉS!
y Ha az akkumulátortöltő sérült, akkor azt ne
használja (vásároljon eredeti akkumulátortöltőt
a kéziszerszám gyártójától). Az akkumulátort csak
eredeti akkumulátortöltőről szabad feltölteni.
Más gyártóktól származó vagy eltérő típusú töltő
31
használata balesetet (pl. tüzet, robbanást) okozhat.
Az akkumulátortöltő vezetéket védje a sérüléstől.
c) Az akkumulátortöltőt csatlakoztassa az elek-
tromos aljzathoz.
d) Az Extol® Premium 8891893 (2,4 A-es töltőáram)
és az Extol® Premium 8891891 (1,6 A-es töltőáram)
akkumulátortöltők esetében a töltés folyamatát a foly-
amatosan piros színnel világító LED mellett zöld színnel
villogó LED jelzi ki. Teljes feltöltés után csak zöld színű
LED világít. Az Extol® Premium 8891892 (4 A-es töl-
tőáram) akkumulátortöltő esetében a töltés folyamatát
csak piros színnel világító LED jelzi ki. Teljes feltöltés után
a LED színe zöldre vált át. Az akkumulátor töltöttségi
állapotát az akkumulátoron található LED diódák világí-
tása jelzi ki. Fenntartjuk a jogot arra, hogy az akkumulá-
tor és a töltő kijelzései eltérjenek a fentiektől.
•
FIGYELMEZTETÉS!
y Az Extol® Premium 8891892 4 A-es töltőáramú
akkumulátortöltőt nem szabad az 1,5 Ah kapa-
citású Extol® Premium 8891880 akkumulátor
feltöltéséhez használni, mivel az akkumulátortöltő
töltőárama túl nagy.
AZ AKKUMULÁTOROK TÖLTÉSI IDEJE
4000 mAh akkumulátor (Extol®8891882)
4 A-es Extol® 8891892 töltővel
1 óra 10 perc
2,4 A-es Extol® 8891893 töltővel
1,5 óra
1,6 A-es Extol® 8891891 töltővel
2 óra 45 perc
2000 mAh akkumulátor (Extol®8891881)
4 A-es Extol® 8891892 töltővel
40 perc
2,4 A-es Extol® 8891893 töltővel
55 perc
1,6 A-es Extol® 8891891 töltővel
1 óra 20 perc
1500 mAh akkumulátor (Extol®8891880)
4 A-es Extol® 8891892 töltővel
NEM SZABAD
HASZNÁLNI
2,4 A-es Extol® 8891893 töltővel
30 perc
1,6 A-es Extol® 8891891 töltővel
1 óra
2. táblázat
