Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden EINFÜHRUNG Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind.
Seite 18
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das Handschuhfach ein Stück herausziehen. Den Steckverbinder für die Beleuchtung abziehen. Das Handschuhfach entfernen. IMG-356889 Hinweis! Vorsichtig bohren, da viele Leitungen durch die Gummidurchführung laufen. Ein Ø 5,5 mm (7/32") großes Loch auf der rechten Seite der großen Gummidurchführung bohren, siehe Abbildung.
Seite 19
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Adapterleitung mit zwei großen Steckverbindern aus dem Satz entnehmen. Die Kabelenden durch das soeben gebohrte Loch in der großen Gummidurchführung einführen. IMG-356796 Die Leitungen aus der Gummidurchführung in der Spritzwand herausziehen.
Seite 21
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Antenne nahe der Vorderkante des Dachhimmels und so weit wie möglich zur A-Säulenverkleidung hin festdrücken. IMG-258363 Vorsicht! Darauf achten, dass die Funktion des Kopf-/Schulter- Airbags durch Verlegen der Antennenleitung nicht beeinträchtigt wird.
Seite 25
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Alle Dichtungsmasse von der glatten Fläche an der Unterkante der A-Säule entfernen, wo die Empfängereinheit für den Fernstart angebracht werden soll. Das Oberteil der Empfängereinheit muss 30 mm (1 3/16") Abstand zur Unterkante des unteren Lochs in der Karosserie haben.
Seite 28
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das rote (R) Kabel an den 6-poligen Steckverbinder anschließen. Die Sekundärverriegelung zusammendrücken. IMG-372108 Die Steckverbinder für die Standheizung trennen. Diese befinden sich auf der rechten Seite, ungefähr bei der großen Gummidurchführung in der Spritzwand.
Seite 29
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Steckverbinder auf der Adapterleitung an die entsprechenden Kontakte auf der Leitung für die Standheizung, die vorher getrennt wurden, anschließen. Kabel und Steckverbinder vorhandener Kabel mit Kabelbindern aus dem Satz zusammenbinden, um Geräuschbildung zu verhindern.
Seite 30

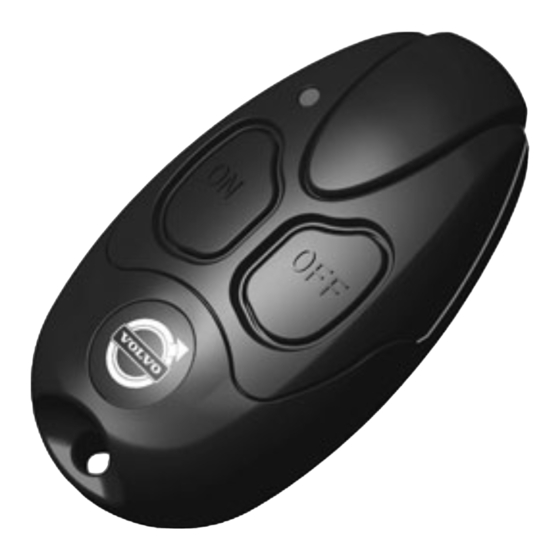

Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Synchronisierung von Sender-Empfänger 1. Das Antennenkabel an die Empfängereinheit anschließen. 2. Den Steckverbinder an die Empfängereinheit anschließen. 3. Innerhalb des Zeitintervalls 1,5 bis 5 Sekunden auf die "OFF"-Taste des Senders drücken, bis die Leuchtdiode erlischt.
Seite 31
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Software (Applikation) für Zubehörfunktion gemäß Serviceinformation in VIDA herunterladen. Für die Artikelnummer der Software siehe VIDA oder Zubehörkatalog. IMG-242268 Systemkontrolle Die "ON"-Taste auf dem Sender drücken. Die Diode auf dem Sender muss ggf. für ca. 2 Sekunden mit konstantem grünem Licht aufleuchten.
