Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Anweisung Nr.
Anweisung Nr.
Version
Version
8624018
8624018
1.3
1.3
M8901699
M8901699
© Volvo Car Corporation
Art.- Nr.
Art.- Nr.
30749269, 30749270, 30749271, 30749272, 30749273, 30749274
30749269, 30749270, 30749271, 30749272, 30749273, 30749274

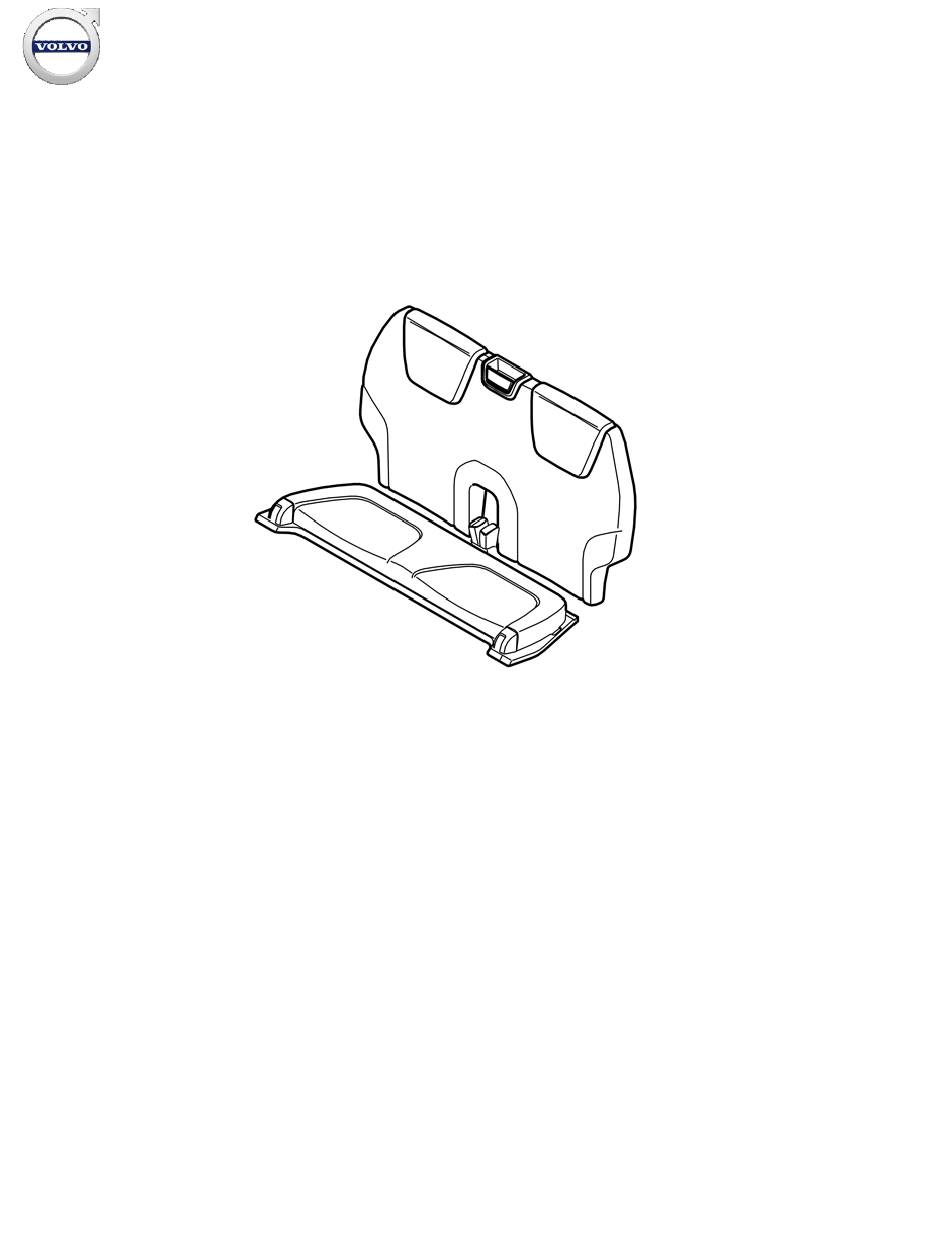

Zusatzsitzbank
Zusatzsitzbank
Zusatzsitzbank- 8624018 - V1.3
Seite 1 / 31
Werbung
Verwandte Anleitungen für Volvo 30749269
Inhaltszusammenfassung für Volvo 30749269
- Seite 1 Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 8624018 8624018 30749269, 30749270, 30749271, 30749272, 30749273, 30749274 30749269, 30749270, 30749271, 30749272, 30749273, 30749274 Zusatzsitzbank Zusatzsitzbank M8901699 M8901699 © Volvo Car Corporation Zusatzsitzbank- 8624018 - V1.3 Seite 1 / 31...
- Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ausrüstung A0000162 A0000163 A0000161 A0000165 IMG-221820 A0000180 M8802108 © Volvo Car Corporation Zusatzsitzbank- 8624018 - V1.3 Seite 2 / 31...
- Seite 3 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden © Volvo Car Corporation Zusatzsitzbank- 8624018 - V1.3 Seite 3 / 31...
- Seite 4 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M8503423 © Volvo Car Corporation Zusatzsitzbank- 8624018 - V1.3 Seite 4 / 31...
- Seite 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M8503254 © Volvo Car Corporation Zusatzsitzbank- 8624018 - V1.3 Seite 5 / 31...
- Seite 6 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M8503255 © Volvo Car Corporation Zusatzsitzbank- 8624018 - V1.3 Seite 6 / 31...
- Seite 7 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M8503256 © Volvo Car Corporation Zusatzsitzbank- 8624018 - V1.3 Seite 7 / 31...
- Seite 8 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M8400644 © Volvo Car Corporation Zusatzsitzbank- 8624018 - V1.3 Seite 8 / 31...
- Seite 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-213320 © Volvo Car Corporation Zusatzsitzbank- 8624018 - V1.3 Seite 9 / 31...
-
Seite 10: Einleitung
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden EINLEITUNG Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind. - Seite 11 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die faltbaren Seitenverkleidungen an der linken und rechten Seite des Laderaums entfernen. M8502710 Das Ablagefach unter der hinteren Bodenluke entfernen, indem der Clip auf der linken und rechten Seite um 90° gedreht wird.
- Seite 12 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Torxschraube von der Hinterkante der linken und rechten Seitenverkleidungen des Dachhimmels im Laderaum entfernen. Den Dachhimmel auf der linken und rechten Seite entfernen. Anschließend die Verkleidung nach unten ziehen. An der hinteren Kante beginnen, bis alle Clips gelöst sind.
- Seite 13 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Abbildung A Die Isolierungsverkleidung umdrehen. Die Isolierungsverkleidung auf eine Unterlage legen. Wie abgebildet entlang der Mitte der Prägung schneiden. Abbildung B Die Isolierungsverkleidung drehen, so daß die schwarze Seite nach oben zeigt.
- Seite 14 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Eine kleines Stück des Teppichs entlang der Perforationen an der rechten und linken Seite neben den Stoßdämpferbefestigungen herausreißen. M8101219 Die zwei Schrauben von der Halterung für die hintere Bodenlukenbefestigung entfernen. Die Halterung entfernen. Die Halterung beiseite legen. Die Halterung wird nicht wiederverwendet.
- Seite 15 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schraube auf der linken Seite des Heckklappenschwellers entfernen. Die drei Schrauben vom linken Bodenträger entfernen. Wenn das Fahrzeug mit CD oder RTI ausgerüstet ist, die drei Schrauben für die CD-Halterung entfernen.
- Seite 16 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Vorsichtig den linken Kabelkanal abhebeln. Einen Schraubendreher verwenden. Den linken Kabelkanal von den Befestigungspunkten (1) entfernen. Den Arbeitsschritt auf der anderen Seite wiederholen. M8101218 Vorsichtig den Kabelkanal etwas anheben. Eine Unterlegscheibe zwischen Kabelkanal und Boden positionieren, um den Kabelkanal zu stützen.
- Seite 17 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Abdeckblenden für die Löcher (1) vor der Ersatzradmulde entfernen. Gurtschloss (2) dem Satz entnehmen und mit zwei Flanschschrauben (3) aus dem Satz in den entsprechenen Löchern vor Reserveradwanne befestigen. Schrauben mit 50 Nm (37 ft.lbf) anziehen.
- Seite 18 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die ausgeschnittene Isolierungsverkleidung in der Vorderkante des Laderaums unter den Sicherheitsgurtverankerungen wieder einbauen. M8503242 Gilt nicht für den V70 XC (00-) Die neue "Grundplatte" (aus dem Satz) umdrehen. Vorsichtig die Plakette für die Anhängerkupplung (falls zutreffend) entfernen - die Plakette wird wiederverwendet.
- Seite 19 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt nicht für den V70 XC (00-) Die "Grundplatte" als Gegenhalt positionieren. Die neue Holzplatte mit der vorhandenen Platte ausrichten. Die Holzplatte mit den vier Holzschrauben aus dem Satz festziehen. Es befinden sich zwei Plaketten auf der Holzplatte. Die Plakette entfernen, die nicht dem Antriebssystem des Fahrzeugs entspricht (Zweiradantrieb/Allradantrieb).
- Seite 20 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schraube (1) im Dachholm an den Befestigungen für das Ladegutnetz an der linken und rechten Seite des Laderaums entfernen. M8101220 Die linke Sicherheitsgurtrolle (1) nehmen. Die gelbe Kunststoffunterlegscheibe an der Schraube entfernen.
- Seite 21 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Transportschutz an den Rückenlehnenscharnieren an der rechten und linken Seite entfernen. M8503465 Das Rückenlehnenkissen aus dem Satz nehmen. Die Befestigungen über den drei Befestigungslöchern an der Innenseite der oberen Befestigungen für die hinteren Stoßdämpfer positionieren.
- Seite 22 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die linke Schutzabdeckung für die Sicherheitsgurtbefestigungen aus dem Satz nehmen. Wie abgebildet einbauen Den Aufnahmestift für die Schutzabdeckung in der entsprechenden Befestigung unter dem Rückenlehnenkissen einsetzen. Die Schutzabdeckung nach unten klappen Mit der Schraube aus dem Satz anziehen.
- Seite 23 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Einen neuen oberen Abschnitt der Verkleidung aus dem Satz nehmen. Den neuen oberen Abschnitt der Verkleidung in die Löcher in dem unteren Abschnitt der Verkleidung drücken. Sechs Stahlmuttern aus dem Satz nehmen. Den oberen Abschnitt der Verkleidung anziehen.
- Seite 24 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die linke klappbare Seitenverkleidung wieder einbauen. Eine neue linke Bodenluke (aus dem Satz) in den Clips in dem Bodenträger anbringen. Den oben genannten Arbeitsschritt auf der anderen Seite wiederholen. Das Sitzkissen und das Rückenlehnenkissen im Rücksitz an beiden Seiten zurückklappen.
- Seite 25 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die drei Schrauben, die das Schloß an der Heckklappe befestigen, entfernen Die Verbindungsstange (1) von der oberen Befestigung an dem Hebel unter dem Wischermotor entfernen. Den Kunststoffclip drehen. Die Verbindungsstange herausziehen. M8301622 Die Anschlußklemme (1) vom Heckklappenschloß...
- Seite 26 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Verbindungsstange (1) von der Befestigung in dem Heckklappenschloß entfernen. Die Verbindungsstange um eine 1/4-Umdrehung drehen. Die Verbindungsstange nach oben ziehen. Gleichzeitig das gelockerte Heckklappenschloß bewegen, um den Ausbau zu erleichtern. Das vorhandene Schloß entfernen. Sie wird nicht wiederverwendet.
- Seite 27 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die beiden kleinen Federmuttern (1) (aus dem Satz) anbringen, um den inneren Griff der Heckklappe zu sichern. M8400638 Das neue Schloß für die Heckklappe (aus dem Satz) einbauen. Die drei Schrauben wieder anbringen. Noch nicht anziehen.
- Seite 28 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den inneren Öffner (1) für die Heckklappe aus dem Satz nehmen. Den inneren Öffner an den beiden Federmuttern an dem Heckklappenschloß positionieren. Gleichzeitig die Verbindungsstange (2) nach unten vor die Feder (3) führen.
- Seite 29 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt nur für die USA und nur für Fahrzeuge mit Verstärkungsschiene an der Innenseite der Verkleidung. Verstärkungsschiene mit einem Schraubendreher so weit wie möglich von der Stelle wegdrücken, an der das Loch gebohrt werden soll.
- Seite 30 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt nur für die USA und nur für Fahrzeuge mit Verstärkungsschiene an der Innenseite der Verkleidung. Verstärkungsschiene so ausfeilen, dass das Loch von dieser nicht verdeckt wird. An den Lochrändern bündig feilen und Bohr- und Feilspäne entfernen.
- Seite 31 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Verkleidung der Heckklappe wieder einbauen. Sicherstellen, daß die Sperrtaste korrekt positioniert ist. Die Verkleidung des Heckklappenöffners (1) aus dem Satz nehmen. Die Verkleidung an die innere Verkleidung an dem Heckklappenöffner haken. Wie abgebildet festdrücken.
