Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Anweisung Nr.
Anweisung Nr.
Version
Version
30763557
30763557
1.2
1.2
IMG-267244
IMG-267244
© Volvo Car Corporation
Art.- Nr.
Art.- Nr.
31265780, 31265779, 31265778, 39887602, 39839011, 39838432, 39887608, 39887610, 39887612, 39812259,
31265780, 31265779, 31265778, 39887602, 39839011, 39838432, 39887608, 39887610, 39887612, 39812259,
39813508, 39820251, 39820254, 30763551, 39887586, 39887584, 39887588, 39887594, 39887604, 39887596,
39813508, 39820251, 39820254, 30763551, 39887586, 39887584, 39887588, 39887594, 39887604, 39887596,
39887600, 39887606
39887600, 39887606

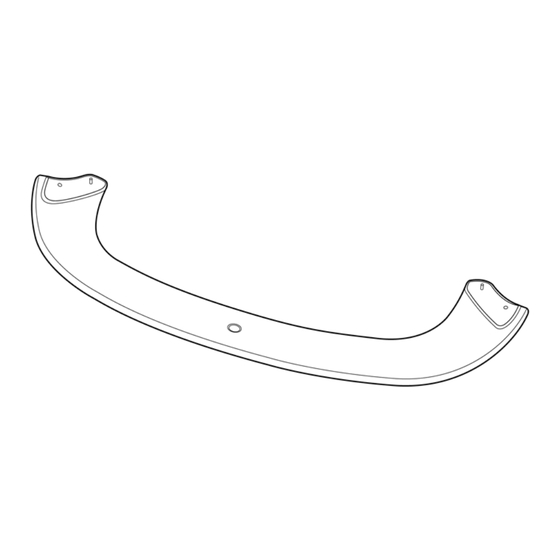

Spoiler, Heckklappe
Spoiler, Heckklappe
Spoiler, Heckklappe- 30763557 - V1.2
Seite 1 / 9
Werbung
Verwandte Anleitungen für Volvo 31265780
Inhaltszusammenfassung für Volvo 31265780
- Seite 1 Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 31265780, 31265779, 31265778, 39887602, 39839011, 39838432, 39887608, 39887610, 39887612, 39812259, 31265780, 31265779, 31265778, 39887602, 39839011, 39838432, 39887608, 39887610, 39887612, 39812259, 30763557 30763557 39813508, 39820251, 39820254, 30763551, 39887586, 39887584, 39887588, 39887594, 39887604, 39887596,...
- Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ausrüstung A0000162 A0000163 IMG-262943 A0000170 A0000214 A0000177 IMG-267245 © Volvo Car Corporation Spoiler, Heckklappe- 30763557 - V1.2 Seite 2 / 9...
- Seite 3 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-213320 © Volvo Car Corporation Spoiler, Heckklappe- 30763557 - V1.2 Seite 3 / 9...
-
Seite 4: Einführung
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden EINFÜHRUNG Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind. - Seite 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Heckklappe öffnen. Auf der rechten und linken Seite im oberen Bereich der Ecken der Heckklappe zwischen den Markierungen auf der Innenseite jeweils einen Körnerschlag anbringen. IMG-267248 Die Löcher mit einem Ø 4 mm (5/32 ") Bohrer (Art.nr. 9814090) in den Körnermakierungen vorbohren.
- Seite 6 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das obere/vordere Loch aufbohren. Einen Ø 10 mm (25/64 ") Bohrer verwenden. Die Lochkante glätten und etwaige Späne entfernen. An der anderen Seite wiederholen. IMG-282892 Die Schutzkappen von den Stiftschrauben des Spoilers auf beiden Seiten entfernen.
- Seite 7 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Spoiler zusammen mit einem Helfer gegen die Heckklappe einpassen. Hinweis! Noch nicht die Schutzfolie vom Spoiler entfernen. Überprüfen, ob die Löcher in der Heckklappe mit den Löchern und Stiftschrauben im Spoiler übereinstimmen.
- Seite 8 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schutzfolie vom Klebeband auf der Rückseite der beiden Füße des Spoilers entfernen. IMG-267254 Zusammen mit einem Helfer die Stiftschrauben des Spoilers auf beiden Seiten in die gebohrten Löcher einpassen. Den Spoiler gegen die Heckklappe absenken, jedoch nicht so weit, dass das Klebeband haften bleibt.
- Seite 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Schrauben, Scheiben und Muttern aus dem Satz nehmen und den Spoiler gegen die Heckklappe festziehen. Die Schrauben mit 5 Nm (3.7 lbf.ft.) anziehen. Hinweis! Auf beiden Seiten nach fünf Minuten mit demselben Moment anziehen.
