Montage des Wandhalters (Für Modell 30 inch) (Fortsetzung)
6

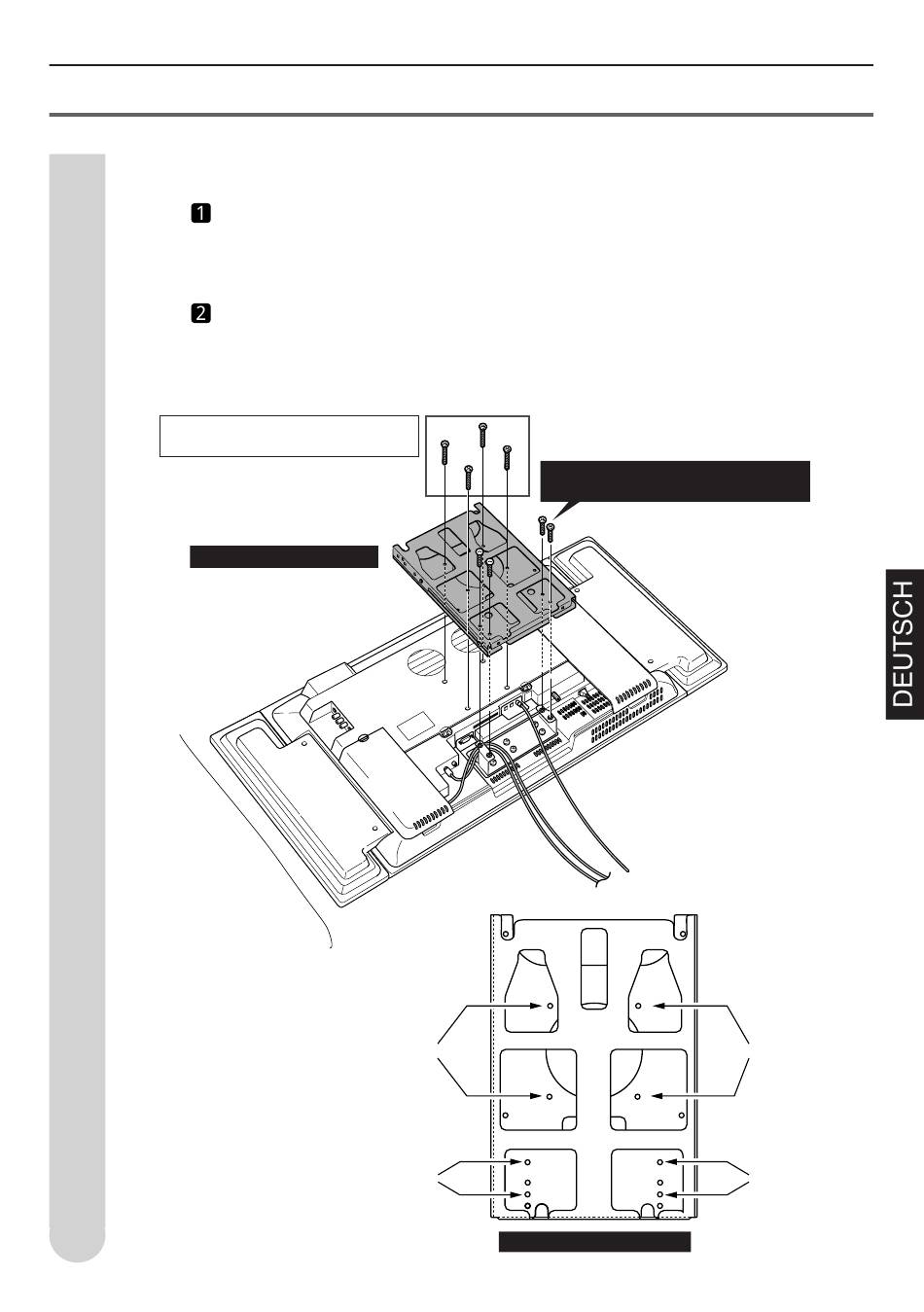

Montage des Wandhalters
Entfernen Sie die 4 Schrauben von der Rückseite des Gerätes, und richten Sie die
Schraubenlöcher (Markierung B: 4 Stellen) des Wandhalters auf die Löcher der
entfernten Schrauben aus. Verwenden Sie die 4 entfernten Schrauben, um den
Wandhalter zu befestigen.
Richten Sie die Schraubenlöcher (Markierung D: 4 Stellen) des Wandhalters auf die
Schraubenlöcher des Montagebügels (4 Stellen) aus, und befestigen Sie dann den
Wandhalter mit den 4 mitgelieferten Schrauben (M4 Länge: 12 mm).
Schrauben in der Rückwand des
LCD-Farbfernsehgerätes.
Zubehörteil: Wandhalter
Markierung B
Markierung D
Auf die Löcher im Montagebügel
ausrichten, dann die mitgelieferten
Schrauben (M4 Länge: 12 mm)
eindrehen und anziehen.
Zubehörteile:
M4-Schrauben, 12 mm Länge (4 Stück)
Zubehörteil: Wandhalter
Markierung B
Markierung D
D-11
