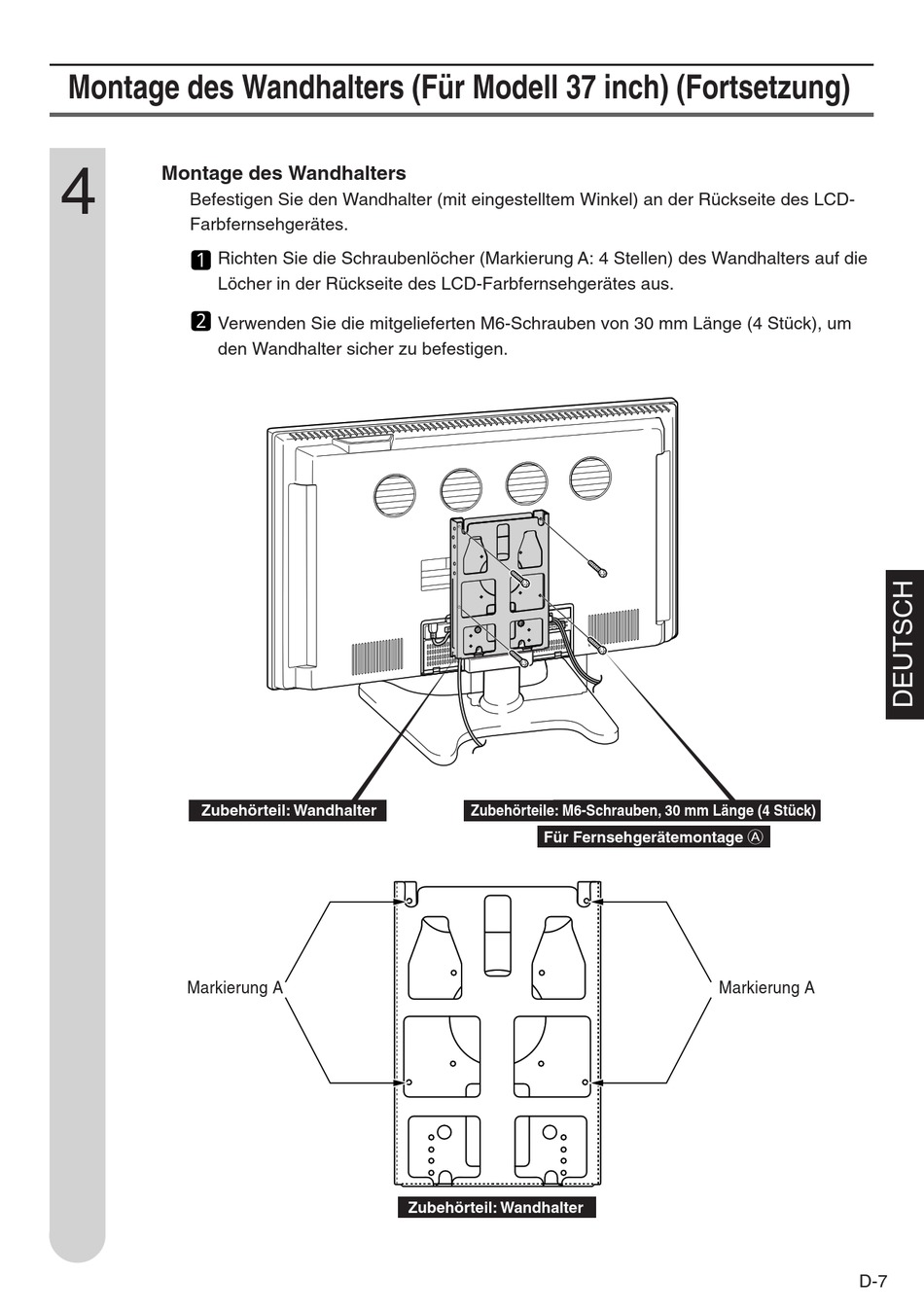

Montage des Wandhalters (Für Modell 37 inch) (Fortsetzung)
4
Montage des Wandhalters
Befestigen Sie den Wandhalter (mit eingestelltem Winkel) an der Rückseite des LCD-
Farbfernsehgerätes.
Richten Sie die Schraubenlöcher (Markierung A: 4 Stellen) des Wandhalters auf die
Löcher in der Rückseite des LCD-Farbfernsehgerätes aus.
Verwenden Sie die mitgelieferten M6-Schrauben von 30 mm Länge (4 Stück), um
den Wandhalter sicher zu befestigen.
Zubehörteil: Wandhalter
Markierung A
Zubehörteile: M6-Schrauben, 30 mm Länge (4 Stück)
Für Fernsehgerätemontage A
Zubehörteil: Wandhalter
Markierung A
D-7
