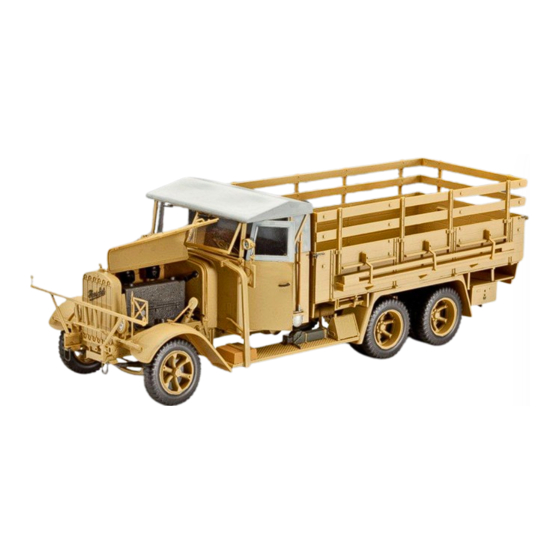

Henschel Typ 33 D 1
Im Zuge des ersten Motorisierungsprogramms forderte die
Wehrmacht im Jahr 1926 u.a. die Entwicklung von gelän-
degängigen Dreiachs-Lastkraftwagen mit einer Nutzlast von 3
Tonnen. An der Entwicklung beteiligten sich neben Henschel
auch die Firmen Büssing und Krupp. Henschel lieferte die
ersten Fahrzeuge, den „Typ 33 B 1", im Jahr 1928 aus. Im
Vergleich zu der zivilen Variante hatten die Fahrzeuge für die
Reichswehr Dreispeichenfelgen und Zwillingsbereifung an den
Hinterachsen. Bereits im darauffolgenden Jahr wurde der „Typ
33 D 1" mit einem stärkeren Dieselmotor (100 PS) eingeführt.
Optisch erkennbar ist dieser Typ durch die längere Motor -
haube und den verlängerten Radstand zwischen erster und
zweiter Achse. Bei den frühen Ausführungen des „Typ 33 D 1"
wurden die Hinterachsen über separate Gelenkwellen ange-
trieben. Spätere Ausführungen hatten ab 1934 nur noch eine
Gelenkwelle mit Durchtrieb zur zweiten Hinterachse. Auch
wurden nur noch Simplexfelgen mit sechs Speichen verwen-
det. Bei Henschel liefen bis zum Ende der Fertigung im Jahr
1942 etwa 22.000 Exemplare aller Varianten des „Typ 33" vom
Band.
