WICHTIG:
Lesen Sie sich in der Installationsanleitung ("Panoramic PTZ Installation Guide") auf der Produkt-CD die
Installationshinweise durch.

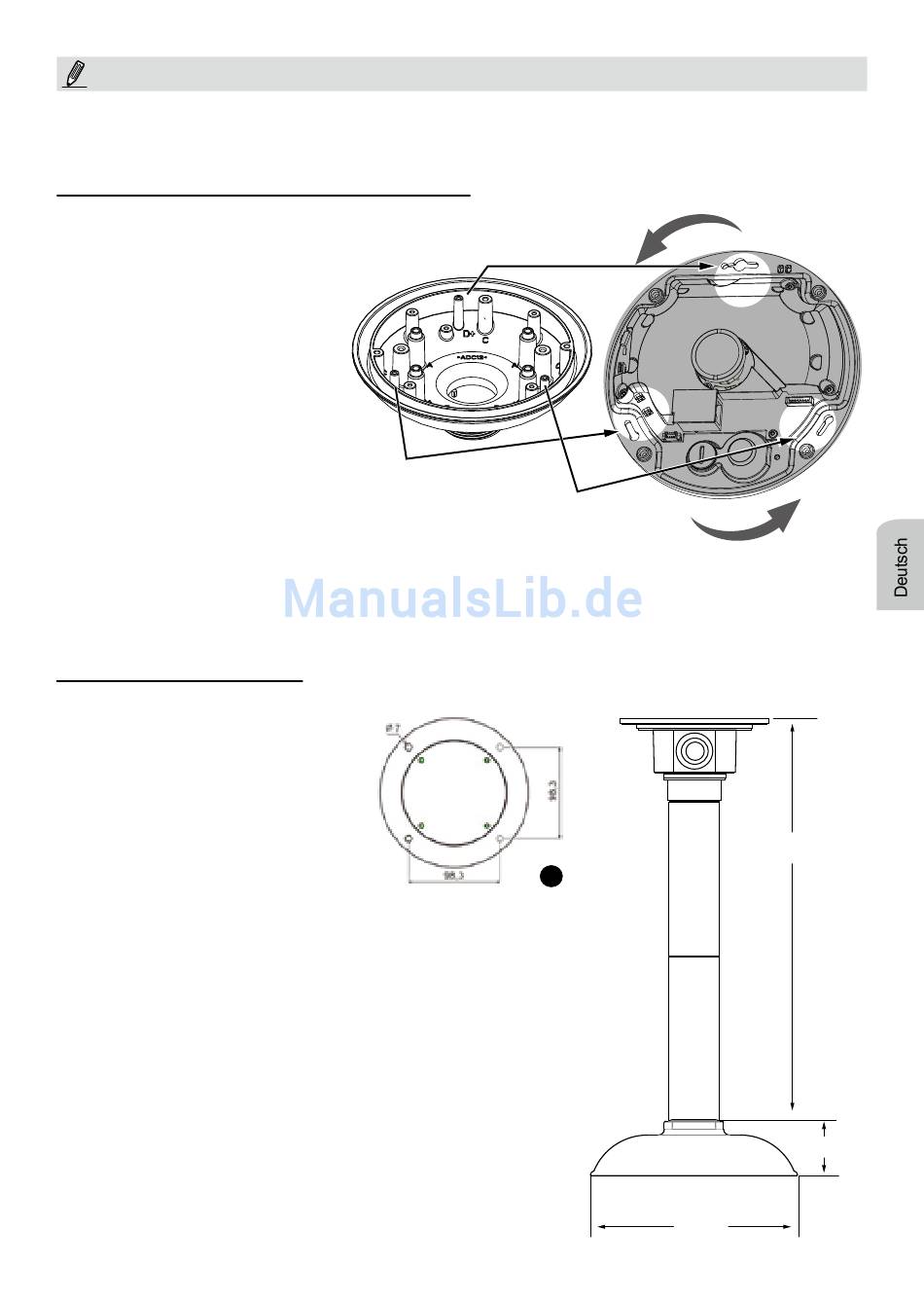

Befestigen der Kamera am Montageadapter
Um die Kamera am Montageadapter
AM-51A zu befestigen,
1. Entfernen Sie zunächst die obere
Abdeckung der Kamera.
2. Drehen Sie die 2 mitgelieferten
Schrauben in die Löcher mit der
Kennzeichnung D ein (nicht D+).
3. Führen Sie die Kabel durch den
Adapter.
4. Richten Sie die Kamera am
Montageadapter aus und führen
Sie die 2 Schrauben durch die
Löcher an den Seiten, wo sich
die Kabelanschlüsse und der
Netzwerkanschluss befinden.
5. Drehen Sie die Kamera entgegen
dem Uhrzeigersinn. Die Öffnung
D+ ist durch das Schraubloch (vor
dem Micro SD-Schlitz) zu sehen.
6. Schrauben Sie die Kamera am
Montageadapter fest.
Befestigung an der Decke
Installieren des
Verlängerungsrohrs
Die Abbildung unten zeigt ein
Beispiel für die Befestigung mit einem
Verlängerungsrohr:
1. Legen Sie eine Position an einer
stabilen Decke fest. Markieren Sie
die Positionen für die Bohrlöcher
des hängenden Kopfes. Die
Schrauben müssen mindestens
11 mm lang sein. Sie sind nicht im
Lieferumfang enthalten.
2. Führen Sie die Kabel durch das
Verlängerungsrohr und den
hängenden Kopf.
Hole marked as D+
D
D
1
AM-51A
DE - 65
AM-114
AM-116
AM-116
178 mm
456 mm
47mm
