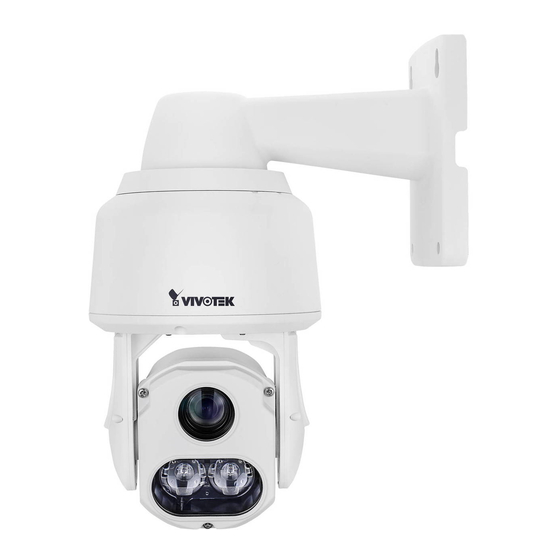

- Seite 1 SD9363 SD9364 Speed Dome Network Camera Quick Installation Guide Русский Česky Svenska Nederlands 繁中 簡中 日本語 Deutsch Italiano Türkçe English Français Español Português Polski Indonesia Dansk 2MP • 20x / 30x Zoom • 60fps • NEMA 4x • IP66 • Extreme Weatherproof...
-
Seite 2: Packungsinhalt Kontrollieren
Nachfolgend stehen die Anforderungen an die Stromversorgung der Speed Dome Kamera: Stromquelle Stromverbrauch DC 48V Max. 106W (Heizung und Lüfter an); Max. 39W (Heizung und Lüfter aus) High Power PoE Max. 87W (Heizung und Lüfter an); Max. 39W (Heizung und Lüfter aus), mit VIVOTEK AW-IHU-0101 & AW-IHU-0201 DE-55... - Seite 3 Beschreibung der Teile Reset-Taste Außenansicht SD Karteneinschub Objektiv IR LEDs Ansicht von oben Sicherheitskabelhaken LAN Anschluss E/A Komboanschluss Ausrichtungszeichen DE-56...
-
Seite 4: Hardwareinstallation
Hardwareinstallation 1. Notieren Sie sich die MAC-Adresse der Kamera. 2. Die Kamera wiegt 3 kg. Wählen Sie eine stabile Befestigungsstelle, um Vibrationen an der Kamera zu vermeiden. Bringen Sie den Ausrichtungsaufkleber an der Wand 3. Bohren Sie 4 Führungslöcher (9,5 mm Durchmesser und 4 cm tief) in die Wand und hämmern Sie anschließend die Dübel hinein. - Seite 5 5. Schließen Sie die Stromversorgung oder E/A Kabel an und verwenden Sie Schaumbänder oder Dichtschaum, um sicherzustellen, dass die Back-End- Verbindung wasserdicht ist. 6. Führen Sie Ihre E/A-Kombo- und Ethernet-Kabel entlang der Führungsstangen zu den Tropfschleifen. LAN I/O combo DE-58...
- Seite 6 7. Befestigen Sie die Halterung an der Wand. Die an der Außenseite der Halterung hängende Kabellänge sollte 15 cm betragen 8. Entfernen Sie die Kabeldurchführung vom LAN- Port. Wenn E/A-Leitungen oder eine 48V Strom- versorgung bevorzugt werden, verwenden Sie 15cm den T20 L-Schraubenschlüssel, um die obere Ab- deckung an den E/A-Anschlüssen zu entfernen.
- Seite 7 9. Hängen Sie das Sicherheitskabel zwischen der Halterung und der Kamera an. 10. Installieren Sie die Komponenten der wasserdichten Kabelverschraubung an die Ethernet- und E/A-Kombokabel. Der Außenmantel des Kombikabels ist bündig mit dem Kabelloch. DE-60...
- Seite 8 11. Schließen Sie die E/A-Kabelstecker an die Kamera an und befestigen Sie an- schließend die obere Abdeckung. 12. Schließen Sie das Ethernet-Kabel (zusammen mit seiner Kabelverschraubung) an die Kamera an. HINWEIS: Um ein LAN-Kabel zu trennen, lösen Sie die Kabelverschraubung und ziehen Sie das Kabel gegen die Schaftwand in Richtung der Seite der Verriegelungslasche.
- Seite 9 13. Installieren Sie die Kamera an der Halterung durch Ausrichten der Markierung an der Halterung mit der #1 Markierung an der Kamera. 14. Drehen Sie die Kamera im Uhrzeigersinn. Die Kamera sollte an Ort und Stelle ver- riegelt werden. 15. Sichern Sie die Verbindung mit Hilfe des T25 L- Schraubenschlüssels von der Spitze.
- Seite 10 Further, consequential and incidental damages are not recoverable under this warranty. What VIVOTEK Will Do: VIVOTEK will, in our sole discretion, repair or replace any product that proves to be defective in material or workmanship. Any repair or replaced part of the product will receive a THREE-MONTH warranty extension.
