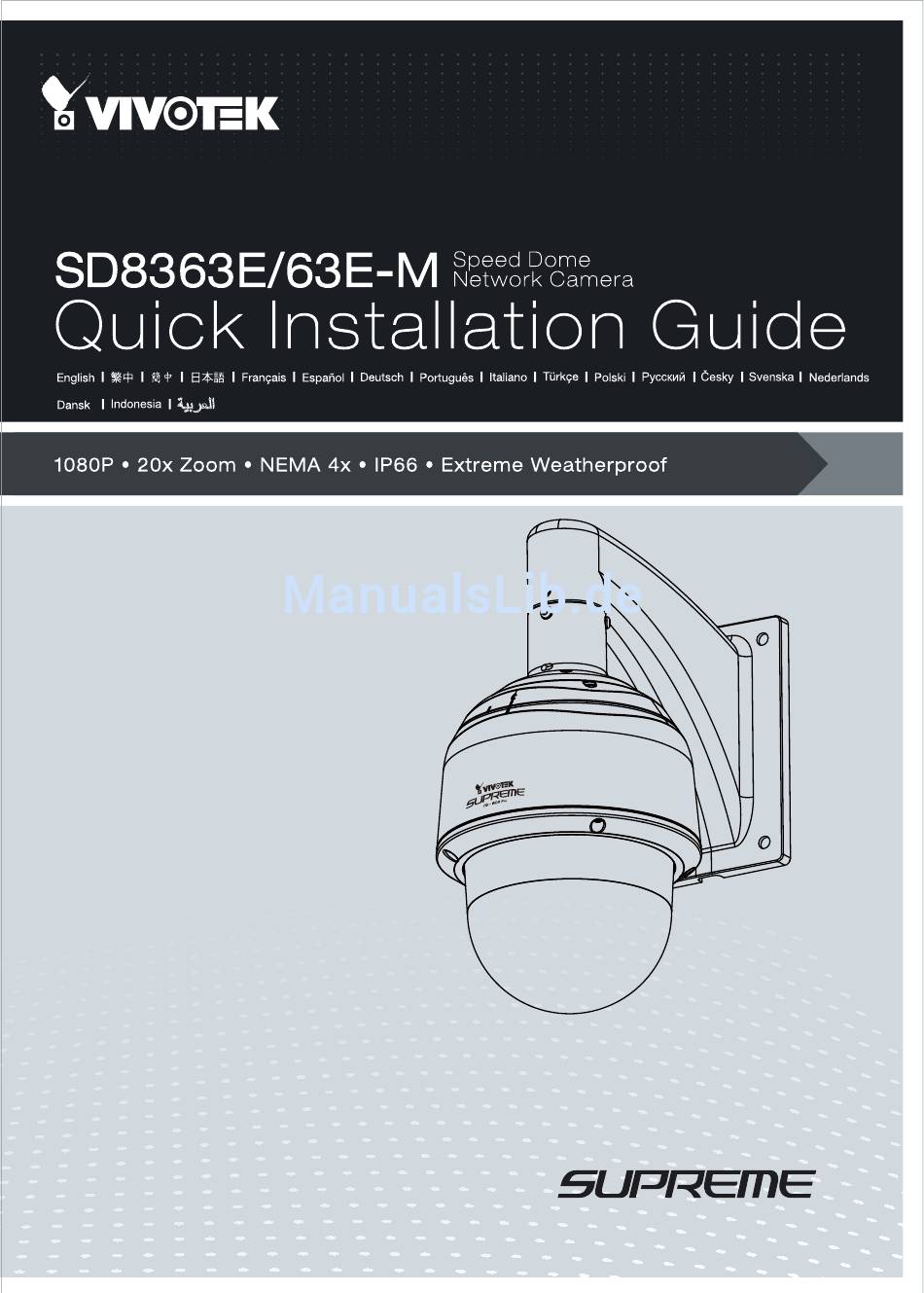

Vivotek SD8363E Supreme Kurzanleitung
Vivotek SD8363E Supreme Kurzanleitung

Vivotek SD8363E Supreme Kurzanleitung

Speed dome network camera
Vorschau ausblenden Andere Handbücher für SD8363E Supreme:

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vivotek SD8363E Supreme

  • Seite 2: Warnung Vor Der Installation

    Warnung vor der Installation Netzwerkkamera bei Rauchentwick-lung oder Hinweise zur Betriebstemperatur siehe ungewöhnlichem Geruch sofort abschalten. Benutzeranleitung. Netzwerkkamera bei Gewittern nicht Netzwerkkamera nicht zerlegen. anfassen. Netzwerkkamera nicht fallen lassen. Keine Fremdkörper, z. B. Nadeln, in die Netzwerkkamera einführen. Schwenken und Neigen Sie die Netzwerkkamera nicht manuell, wenn sie eingeschaltet ist.
  • Seite 3: Beschreibung Der Teile

    Beschreibung der Teile Außenansicht Diese Abbildung zeigt eine Kamera ohne Kugelabdeckung. Reset-Taste Netzwerk-LED Status-LED Objektiv Sie gelangen an den SD- Kartensteckplatz, indem Sie den oberen Bereich des T25-Stardrivers Innenansicht entfernen. Kameragehäuse Board-to-Board Anschluss SD/SDHC/SDXC-Karteneinschub Schnittstellenbereich Ethernet 10/100 RJ45 Stecker Allgemeiner I/O AC24V DI GND Anschlussblock...
  • Seite 4: Hardwareinstallation

    Hardwareinstallation 3-1. Anschließen des RJ45-Netzwerkkabels RJ45 Kabelabmessung (Einheit: mm) Verwenden Sie nur Kabel der Kategorie 5e (CAT5e). Komponenten des wasserdichten Anschlusses Dichtungsmutter (A) Dichtung (B) Schraubenmutter (C) Gehäuse (D) Abdichtung (E) Zusammenbau Fügen Sie die Dichtung in das Fügen Sie das Gehäuse in Nehmen Sie ein Ether- die Schraubenmutter ein.
  • Seite 5: Anschließen Des Stromkabels Und Der E/A-Kabel

    3-2. Anschließen des Stromkabels und der E/A-Kabel Um E/A-Kabel und das 24-V-Stromkabel anzuschließen, müssen Sie den oberen Bereich der Kamera abnehmen. Es wird dringend empfohlen, die folgenden Schritte durchzuführen, bevor Sie die Speed Dome Kamera am Installationsstandort einbinden: Wenn Sie nur ein Netzwerkkabel anschließen müssen, überspringen Sie diesen Abschnitt und gehen Sie weiter zu Abschnitt 3-3.
  • Seite 6: Kabel Anschließen

    Kabelbereich: 13 ~ 16 AWG 1. Verwenden Sie einen kleinen Flachschraubendreher, um Strippenlänge: 6 ~ 7 mm die IO-Kabel an den Anschlussblöcken zu befestigen. Schraube: M2 Sie können auch ein IO Combo-Kabel von VIVOTEK erwerben. Die maximale Ausgabelast AC 24 V DI GND an den DO-Pins beträgt...
  • Seite 7 2. Führen Sie das Ethernet-Kabel und die IO Kabel durch die Montagehalterung, die Öffnung in der Kugelabdeckung und zum Schnittstellenbereich. Bringen Sie die Gummidichtung an der Kugelab- deckung an, um die Wasserdichtigkeit zu gewährleisten. 3. Befestigen Sie das Erdungskabel an der Kugelabdeckung, führen Sie es durch die Halterung und schließen Sie das andere Ende später an einen geerdeten Leiter an.
  • Seite 8: Verbindung Mit Der Montagehalterung

    3-2-3. Verbindung mit der Montagehalterung Fügen Sie die Bauteile des oberen Abschnitts zusammen. 1. Drücken Sie den Dichtungsrung in die Aussparung des Gehäuses. Verwenden Sie die schwarzen Maschinenschrauben (M4 x 8), um den Schnittstellenbereich an der Kugelabdeckung anzubrin- gen. Beachten Sie, dass Sie die Federkontakte mit dem Entfeuchter an der Kugelabdeckung ausrichten sollten.
  • Seite 9 WICHTIG: Wenn Ihre Kamera keinen Luftentfeuchter hat, prüfen Sie, ob das Silikagel im Chassis rot geworden ist. Ist das der Fall, muss das Trockenmittel ausgewechselt werden. So tauschen Sie die Trockenmittelsäckchen aus: 1. Entfernen Sie die Kuppelabdeckung, indem Sie die vier verdrehsicheren T25-Schrauben lösen. 2.
  • Seite 10: Befestigung Der Netzwerkkamera

    3-3. Befestigung der Netzwerkkamera HINWEIS: Legen Sie vor der Befestigung der Kamera eine SD-Karte ein, wenn Sie die Aufnahme auf einen lokalen Speicher bevorzugen. 3-3-1. Montieren mit Netzwerkkabel 1. Die Kamera wiegt 3,66 kg. Wählen Sie eine stabile Befestigungsstelle, um Vibrationen an der Kamera zu vermeiden.
  • Seite 11: Montieren Mit Netzwerk- Und E/A-Kabeln

    3-3-2. Montieren mit Netzwerk- und E/A-Kabeln 1. Die Kamera wiegt 3,66 kg. Wählen Sie eine stabile Befestigungsstelle, um Vibrationen an der Kamera zu vermeiden. Bringen Sie den Ausrichtungsaufkleber an der Wand an. 2. Bohren Sie 4 Führungslöcher (10 mm Durchmesser und 4 cm tief) in die Wand und hämmern Sie anschließend die Dübel hinein.
  • Seite 12 Netzwerkverwendung Allgemeine Verbindung 1. Schließen Sie das Ethernet-Kabel der Netzwerkkamera (CAT5e) an einen PoE Plus Switch an. Ein 30 W PoE Ausgang allein kann die Heizung nicht betreiben. Wenn nur der PoE Switch verwendet wird, ist die Anwendung bei niedrigen Temperaturen nicht möglich. 30 W PoE plus kann die Kamera nur bei Temperaturen über -5°C betreiben.
  • Seite 13: Ip-Adresse Zuweisen

    2. Das Programm analysiert Ihre Netzwerkumgebung. Nach der Analyse Ihres Netzwerkes klicken Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie doppelt auf die MAC-Adresse, die der auf dem Kameraetikett entspricht oder auf die Seriennummer auf dem Verpackungsetikett, um eine Verwaltungssitzung mit der Netzwerkkamera im Browser zu öffnen.
