3
o: weiß/orange Streifen
O: orange
g: weiß/grüne Streifen
B: blau
b: weiß/blaue Streifen
G: grün
br: weiß/braune Streifen
BR: braun
4

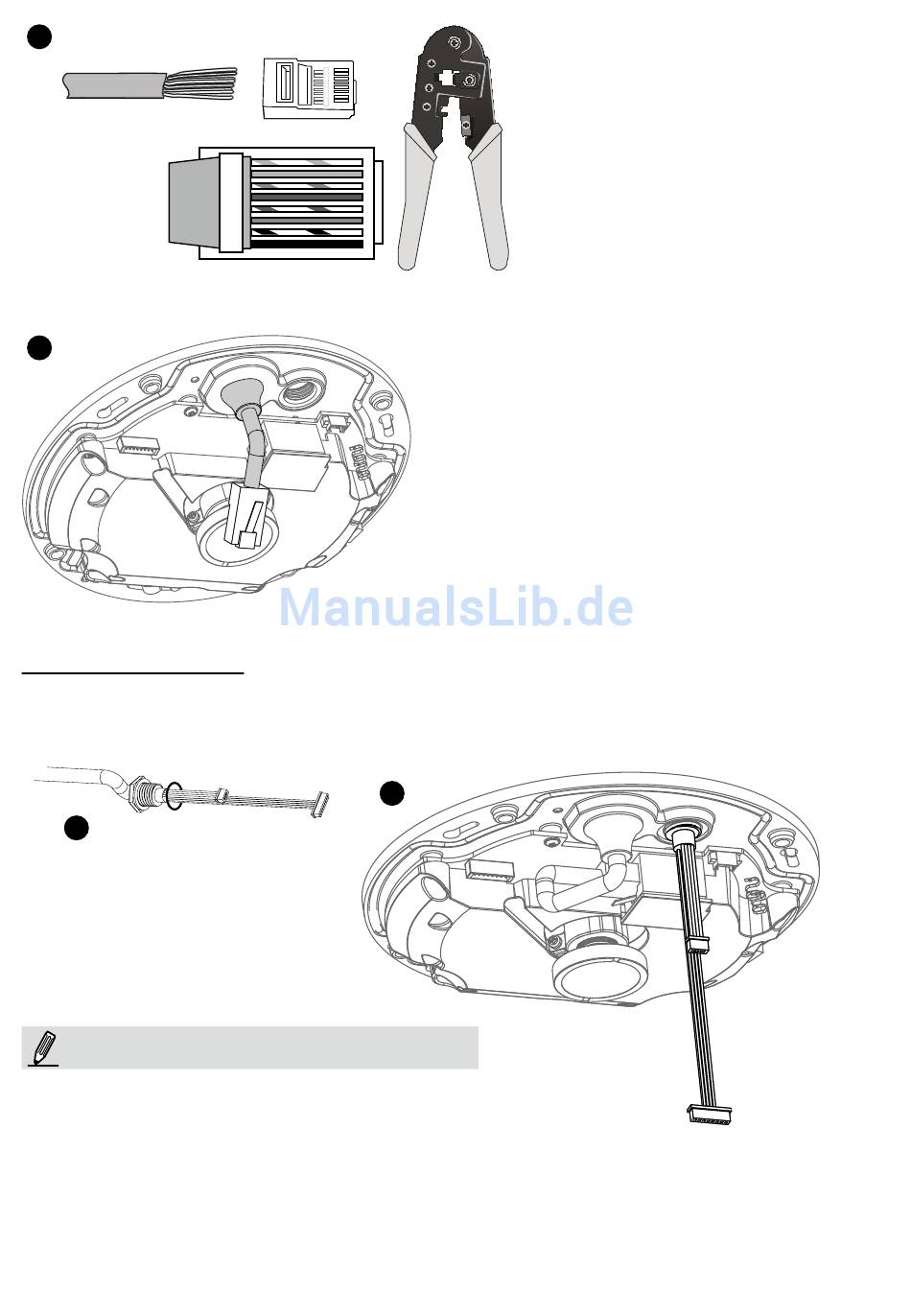

Stromkabelanschluss
1. Fügen Sie die beiliegende Gummi-Unterlegscheibe wie auf der Abbildung gezeigt an das Kabel an.
2. Führen Sie das Kabel von der Unterseite der Kamera ein und bringen Sie die Gummidichtung wieder
an.
1
Hinweis:
Schließen Sie die beiliegenden Strom- &
I/O-Kabel an, falls Ihr Switch kein PoE
unterstützt.
o
1
O
2
g
3
4
B
b
5
G
6
br
7
BR
8
2
3. Sie benötigen eine RJ-45 Crimpzange,
um die Ethernetkabel an einem
Anschluss anzubringen. Verbinden
Sie die Kabel anschließend mit dem
Ethernet RJ45 Anschluss der Kameras.
4. Führen Sie das Ethernet Kabel von der Unterseite
der Kamera und durch die Öffnung. Bringen Sie die
Gummidichtung zum Schutz vor Wasser an.
DE - 64
