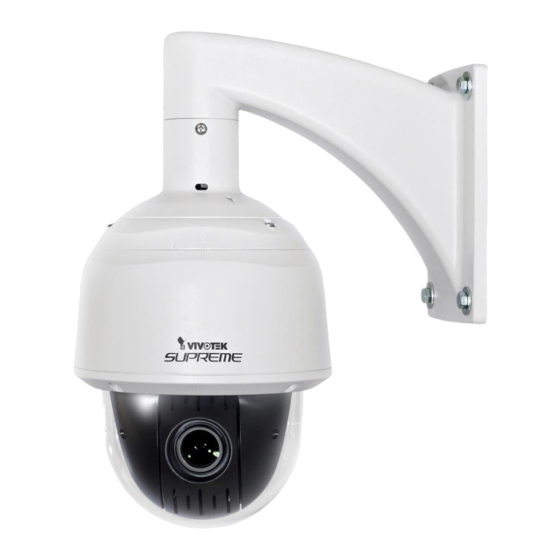

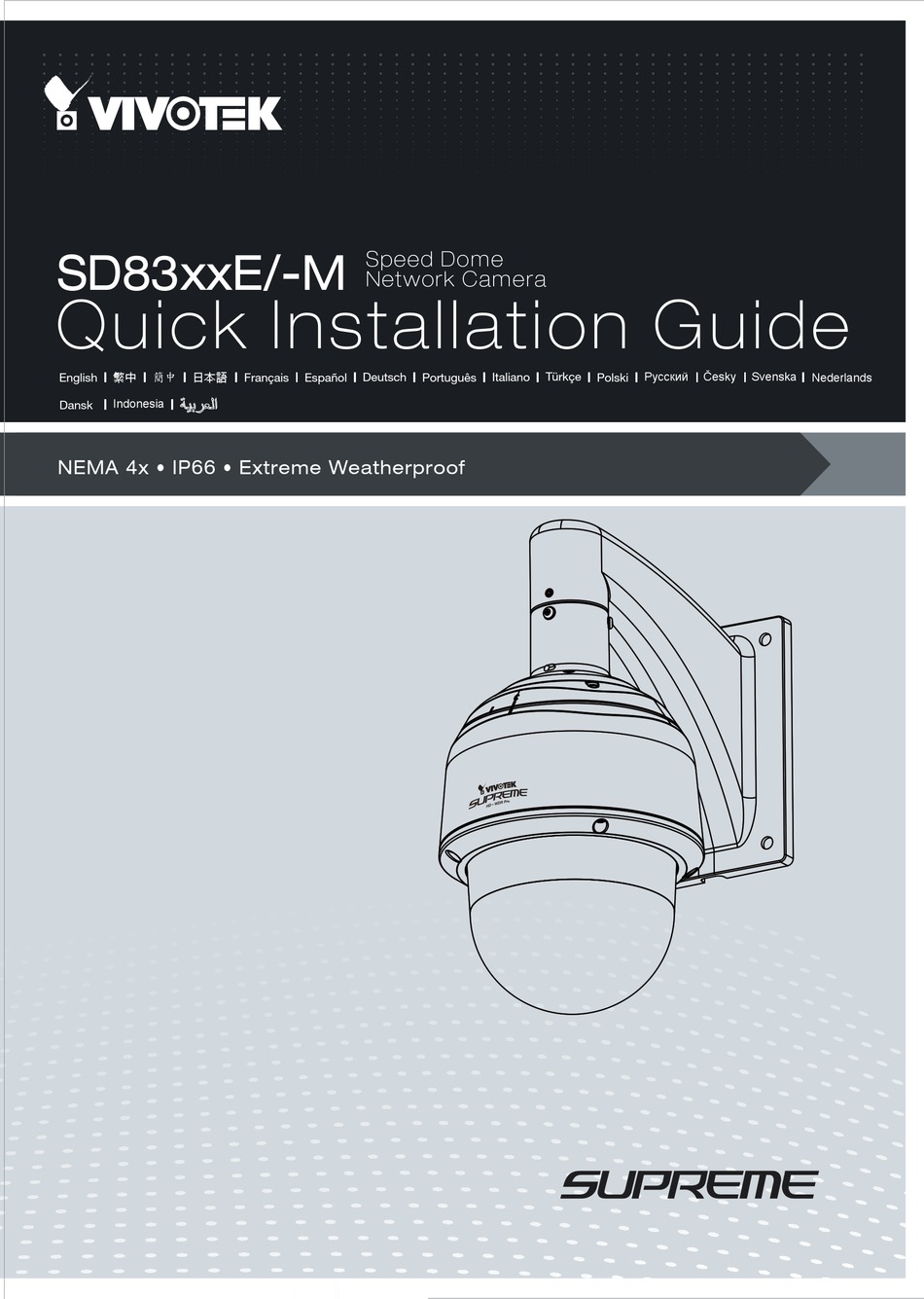

SD83xxE/-M Speed Dome Network Camera Quick Installation Guide Русский Česky Svenska 繁中 簡中 日本語 Nederlands Türkçe English Français Español Deutsch Português Italiano Polski Indonesia Dansk NEMA 4x • IP66 • Extreme Weatherproof...
Netzwerkkamera nicht fallen lassen. Keine Fremdkörper, z. B. Nadeln, in die Netzwerkkamera einführen. Schwenken und Neigen Sie die Netzwerkkamera nicht manuell, wenn sie eingeschaltet ist. Packungsinhalt kontrollieren Wandhalterung/Kugelabdeckung/ SD83xxE/-M (mit Verlängerungskabeln) Schrauben Erdungskabel Schrauben/Ausrichtungs-Aufkleber/T25 Schraubendreher/Trockenmittelbeutel (SD8363E) Kurzanleitung PC/ABS/Getönte Kugelabdeckung Software-CD...
Beschreibung der Teile Außenansicht Diese Abbildung zeigt eine Kamera ohne Kugelabdeckung. Reset-Taste Netzwerk-LED Status-LED Objektiv Sie gelangen an den SD-Kartensteckplatz, indem Sie den oberen Bereich des T25- Stardrivers entfernen. Innenansicht Kameragehäuse Board-to-Board Anschluss SD/SDHC/SDXC-Karteneinschub DE-50...
Hardwareinstallation WICHTIG: Wenn Ihre Kamera keinen Luftentfeuchter hat, prüfen Sie, ob das Silikagel im Chassis rot geworden ist. Ist das der Fall, muss das Trockenmittel ausgewechselt werden. So tauschen Sie die Trockenmittelsäckchen aus: 1. Entfernen Sie die Kuppelabdeckung, indem Sie die vier verdrehsicheren T25-Schrauben lösen.
3-1. Anbringen der Wandhalterung 1. Die Kamera wiegt 3,66 kg. Wählen Sie eine stabile Befestigungsstelle, um Vibrationen an der Kamera zu vermeiden. Bringen Sie den Ausrichtungsaufkleber an der Wand an. 2. Bohren Sie 4 Führungslöcher (10 mm Durchmesser und 4 cm tief) in die Wand und hämmern Sie anschließend die Dübel hinein.
Seite 6
3-2. Kabelanschlüsse & Anbringen des oberen Bereichs 1. Halten Sie den oberen Bereich mit einer Hand und führen Sie sämtliche Kabel durch die Wandhalterung. 2. Befestigen Sie den oberen Bereich an der Wandhalterung. Beachten Sie, dass Sie den oberen Bereich so drehen und ausrichten müssen, dass die C Markierung um 15 Grad von der Mittellinie abweicht Wenn die Kamera mit einem Luftentfeuchter ausgestattet ist, entfernen Sie das Siegel von der Luftöffnung im oberen...
3. Bringen Sie die Kabel an und verwenden Sie Dichtungen und Kitt, um sicherzustellen, dass die Kabelverbindungen und Kabelöffnungen wasserdicht sind. 4. Befestigen Sie das Erdungskabel an der Kugelabdeckung, führen Sie es durch die Halterung und schließen Sie das andere Ende später an einen geerdeten Leiter an. 5.
Seite 8
Netzwerkverwendung Allgemeine Verbindung 1. Schließen Sie das Ethernet-Kabel der Netzwerkkamera (CAT5e, CAT6) an einen PoE Plus Switch an. Ein 30 W PoE Ausgang allein kann die Heizung nicht betreiben. Wenn nur der PoE Switch verwendet wird, ist die Anwendung bei niedrigen Temperaturen nicht möglich. 30 W PoE plus kann die Kamera nur bei Temperaturen über -5°C betreiben.
2. Das Programm analysiert Ihre Netzwerkumgebung. Nach der Analyse Ihres Netzwerkes klicken Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie doppelt auf die MAC-Adresse, die der auf dem Kameraetikett entspricht oder auf die Seriennummer auf dem Verpackungsetikett, um eine Verwaltungssitzung mit der Netzwerkkamera im Browser zu öffnen.
