INTERFACE TELEFONICO
INTERFACE TELEFONICO

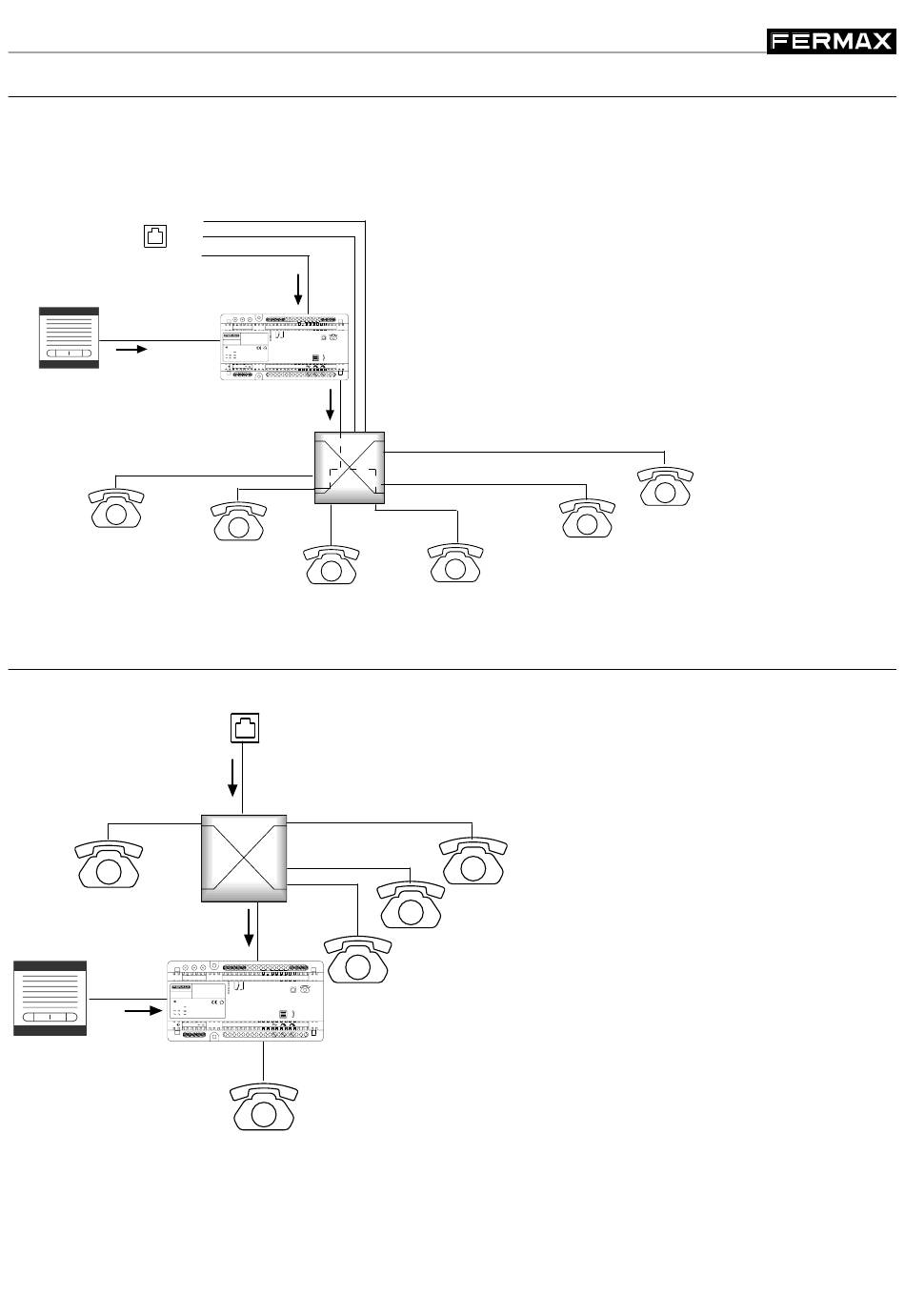

KONFIGURATION ÜBER DIE TELEFONZENTRALE, ANSCHLUSS AN DER LINIE
Die Telefonschnittstelle unterbricht die Linie bevor sie zur Telefonzentrale gelangt, wodurch alle Terminale,
die an der Eingangslinie angeschlossen sind, die Anrufe von der Türstation empfangen können.
PSTN
RTB
L3
L2
NUR TELEFON
Ext. 1
KONFIGURATION ÜBER DIE TELEFONZENTRALE, ANSCHLUSS AN DEN TERMINALS
Die Telefonschnittstelle unterbricht die Telefonlinie, an einem Terminalausgang einer Telefonzentrale.
Ext. 1
MADE IN SPAIN
INPUT
+ -
√ √ √ √ √ WICHTIGER HINWEIS:
• Die Telefonschnittstelle akzeptiert nur Anrufe über Tonwahl.
• Für die Benutzung mit ISDN- oder ADSL-Linien ist es erforderlich, die Adapter oder geeigneten
Filter zu installieren.
6
TELEFONLINIEN
L1
USE PRG PWR D - D NC C NO LN LN TF TF
INTERFACE TELEFONICO ADS
MADE IN SPAIN
ADS TELEPHONIC INTERFACE
- VEASE LAS INSTRUCCIONES DE INSTALACIÓN
ANTES DE CONECTAR A LA ALIMENTACIÓN.
INPUT
- SEE INSTALLATION INSTRUCTIONS
+ -
18 V, 400 mA
BEFORE CONNECTION TO THE SUPPLY.
12 V, 700 mA, 50-60 Hz
12 V, 300 mA
AUDIO ADJUST
PABX
Ext. 2
TELEFON /
TÜRSPRECHANLAGE
Ext. 3
NUR TELEFON
PSTN
RTB
TELEFONLINIE
PABX
USE PRG PWR D - D NC C NO LN LN TF TF
Ext. 3
INTERFACE TELEFONICO ADS
ADS TELEPHONIC INTERFACE
- VEASE LAS INSTRUCCIONES DE INSTALACIÓN
ANTES DE CONECTAR A LA ALIMENTACIÓN.
- SEE INSTALLATION INSTRUCTIONS
18 V, 400 mA
BEFORE CONNECTION TO THE SUPPLY.
12 V, 700 mA, 50-60 Hz
12 V, 300 mA
AUDIO ADJUST
Ext. 1
TELEFON / TÜRSPRECHANLAGE
:
BEISPIEL
• Die Schnittstelle fängt eine der drei Telefonlinien (L1, L2; L3), die an
der Zentrale angeschlossen sind, ab.
• Die Terminals sind so konfiguriert, dass sie externe Anrufe der
Linie 1 (z.B. Ext. 2 und Ext. 4) entgegennehmen können und außerdem
als Türsprechanlage funktionieren.
NUR TELEFON
Ext. 4
TELEFON /
TÜRSPRECHANLAGE
Ext. 5
Ext. 4
:
BEISPIEL
• Die Schnittstelle fängt einen Terminalausgang der
Telefonzentrale, Ext. 2, ab.
• Die Telefone, die an diesem Terminal angeschlossen sind
erfüllen auch Türsprechanlagenfunktionen.
Ext. 6
NUR TELEFON
Ext. 4
