INTERFACE TELEFONICO
INTERFACE TELEFONICO
COMMENT PROGRAMMER L'INTERFACE SANS LIGNE TÉLÉPHONIQUE
Sur une installation avec interface et sans ligne téléphonique, il n'est pas possible d'entrer en mode
programmation
La seule façon d'y parvenir consiste à effectuer l'installation suivante :
-

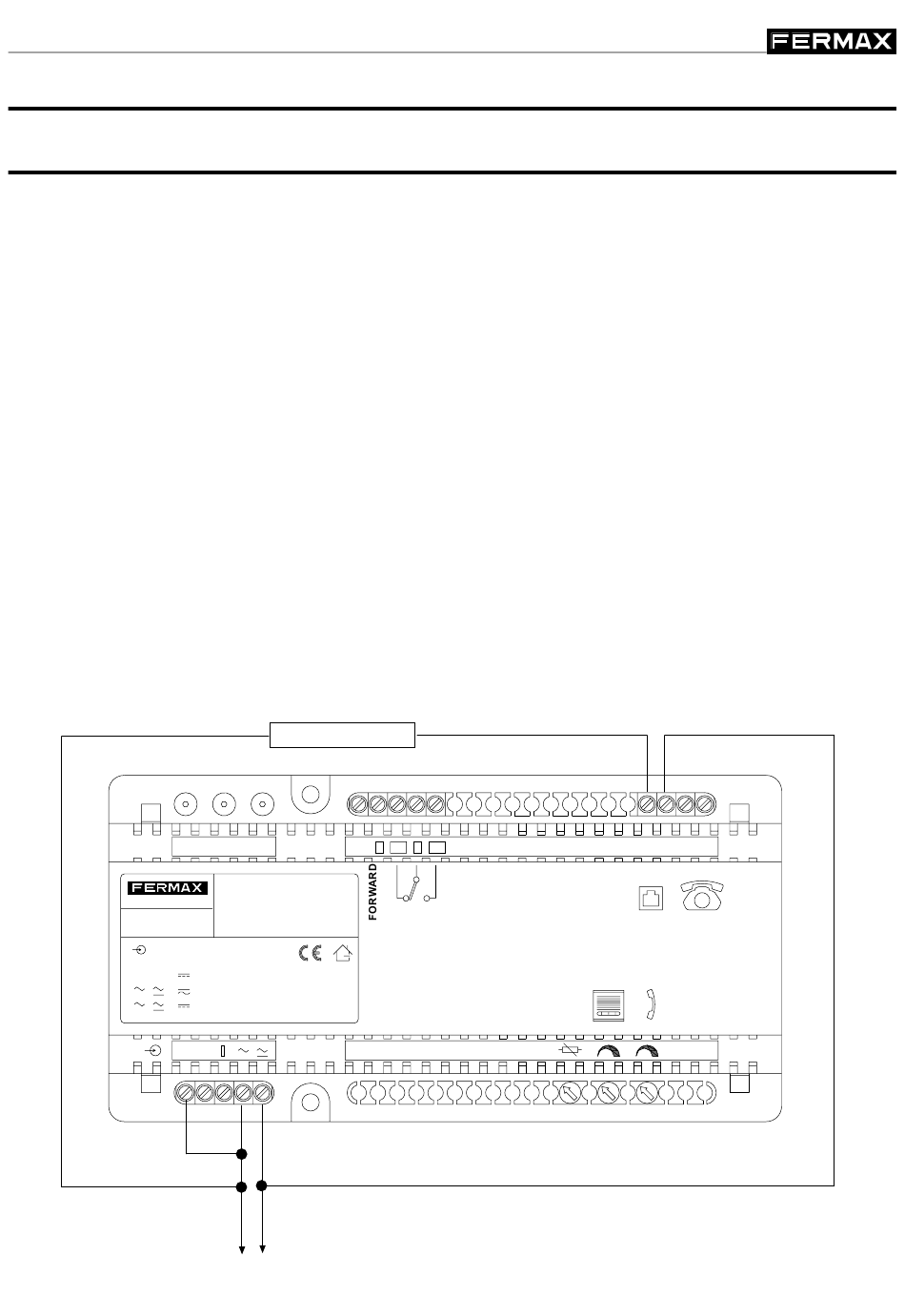

En plaçant une résistance de 220 Ohms/2 W entre une borne de la ligne téléphonique LN et
l'alimentation de l'interface (borne positive). L'alimentation est une alimentation à courant
continu. Pour des installations ADS, il est possible d'utiliser les 18 Vcc de l'ADS (dans ce cas,
il est préférable, bien que non nécessaire, d'utiliser une R=330 Ohms/2 W au lieu de celle de
220).
-
En raccordant l'autre borne de la ligne téléphonique de l'entrée LN (qui est libre) à la borne
négative. En bref, on alimente la ligne par le biais d'une résistance.
√ √ √ √ √ REMARQUE TRÈS IMPORTANTE :
Cette configuration est provisoire. Par conséquent, une fois l'interface programmée, il
•
faudra retirer la résistance et le pont reliant à la borne négative.
USE
MADE IN SPAIN
REF. 1088
INPUT
+
-
22
220 Ohm/2W
PRG
PWR
INTERFACE TELEFONICO ADS
ADS TELEPHONIC INTERFACE
18 V, 300 mA
12 V, 500 mA, 50-60 Hz
12 V, 300 mA
+
L -
+12Vdc-
D - D
NC
C
NO
- VEASE LAS INSTRUCCIONES DE INSTALACIÓN
ANTES DE CONECTAR A LA ALIMENTACIÓN.
- SEE INSTALLATION INSTRUCTIONS
BEFORE CONNECTION TO THE SUPPLY.
AUDIO ADJUST
LN
LN
TF
TF
