Istruzioni
SH/DSH485, DSH600

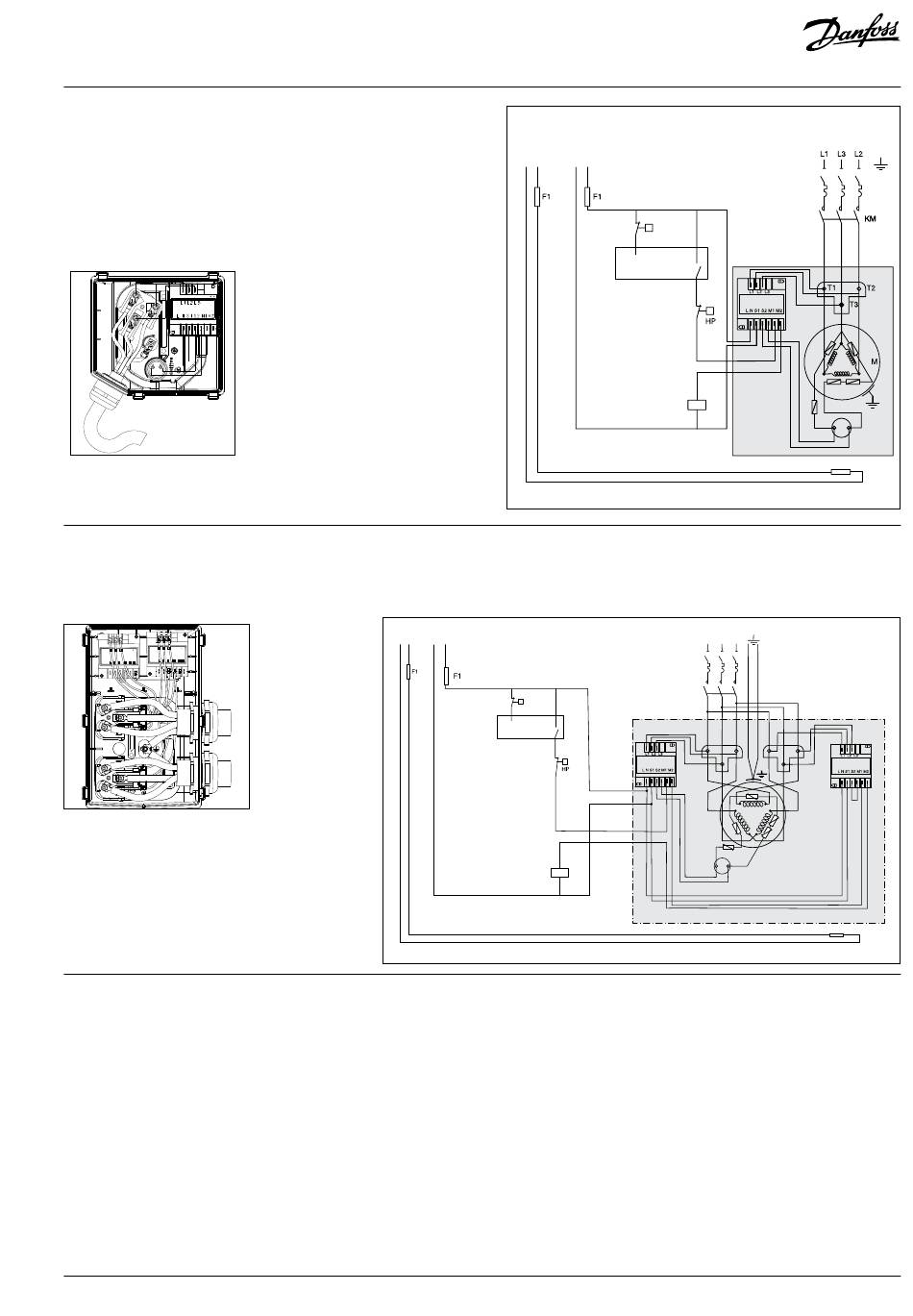

Questi motori per compressori Danfoss sono protetti da un modulo
esterno di protezione da perdita/inversione di fase, surriscaldamento ed
assorbimento di alta corrente.
DSH485-3
Questi motori per compressori Danfoss sono protetti da due moduli
esterni di protezione da perdita/inversione di fase, surriscaldamento ed
assorbimento di alta corrente.
Legenda:
Fusibili .............................................................................F1
Contattore del compressore..................................... KM
Interruttore di sicurezza di alta pressione.............. HP
© Danfoss | DCS (CC) | 2020.10
SEPARATE
SUPPLY
SS CC
UNIT
CONTROLLER
Termistore sul gas di mandata (incorporato nei
compressori serie: DSH240-600 e SH485) ........... DGT
Riscaldatore carter di superficie ............................. SSH
Motore del compressore ..............................................M
CONTROL
CIRCUIT
LPS
UNIT
CONTROLLER
KM
CB
KM
LPS
L1
MPM
KM
Modulo protezione motore ...................................MPM
Catena termistore ........................................................... S
Pressostato di sicurezza ...........................................LPS
Interruttore magnetotermico installato sul motore.CB
8510197P05J - AN245986497033it-000801 | 23
CB
MPM
S
DGT
SSH
L1 L3 L2
L1
L2
L2
3 1 9 7
MPM
2 8
L3 L3
S
SSH
