Instructions
SH/DSH485, DSH600

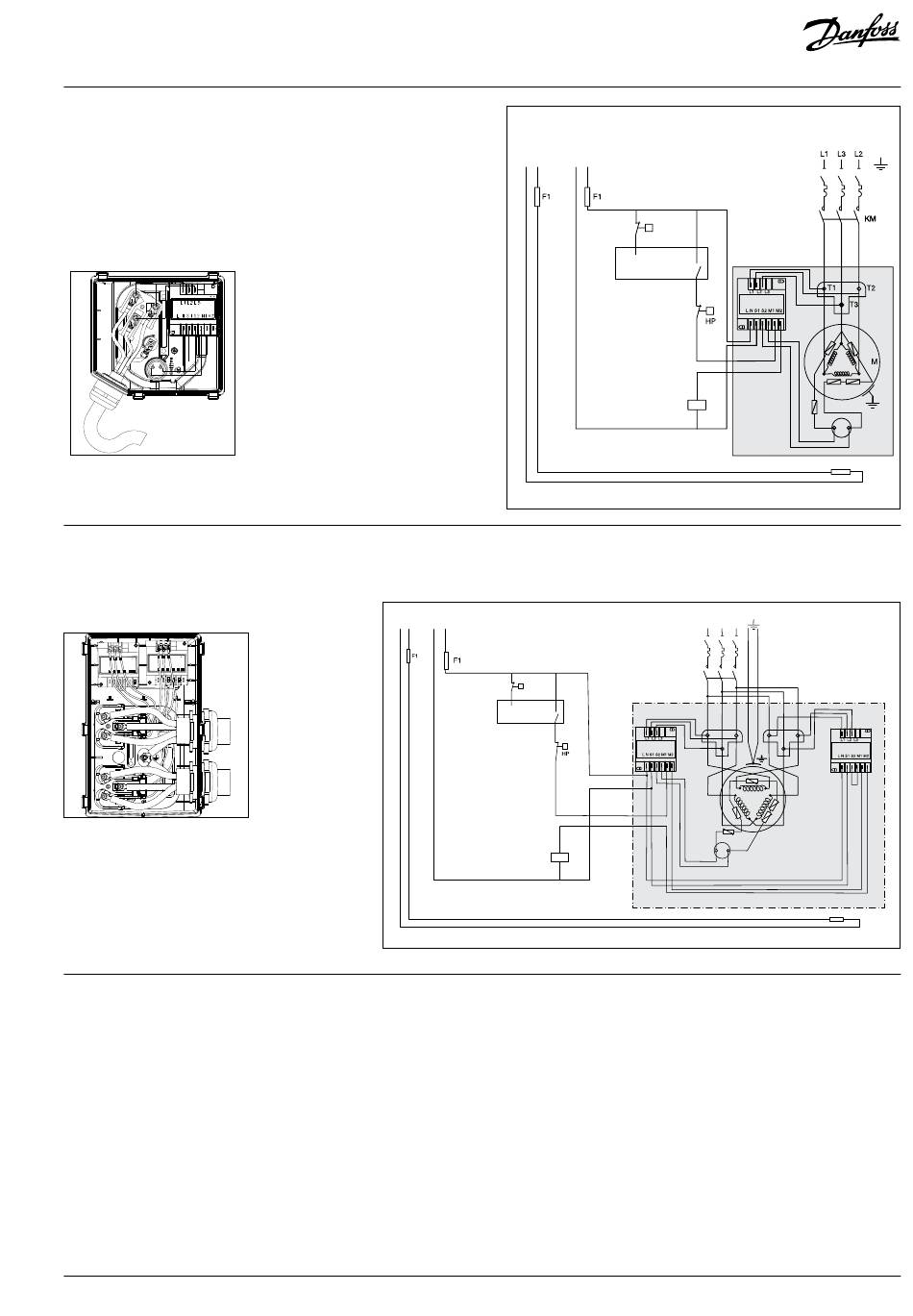

Ces moteurs de compresseurs Danfoss sont protégés par un module
externe qui protège contre la perte et l'inversion de phases, la surchauffe
et le courant absorbé élevé.
DSH485-3
Ces moteurs de compresseurs Danfoss sont protégés par deux modules
externes qui protègent contre la perte et l'inversion de phases, la
surchauffe et le courant absorbé élevé.
Légende :
Fusibles ............................................................................F1
Contacteur du compresseur ..................................... KM
Pressostat pump down................................................BP
Commutateur de sécurité haute pression ............ HP
Thermistance de gaz refoulement (incorporé dans les
compresseurs DSH240-600 et SH485) ................. DGT
© Danfoss | DCS (CC) | 2020.10
SEPARATE
SUPPLY
SS CC
UNIT
CONTROLLER
Résistance de carter surfacique ............................. SSH
Moteur du compresseur ...............................................M
Module de protection du moteur.........................MPM
Chaîne de thermistance ................................................ S
Pressostat de sécurité ................................................LPS
Disjoncteur moteur magnéto-thermique .............. CB
CONTROL
CIRCUIT
LPS
UNIT
CONTROLLER
KM
CB
KM
LPS
L1
MPM
KM
8510197P05J - AN245986497033fr-000801 | 11
CB
MPM
S
DGT
SSH
L1 L3 L2
L1
L2 L2
3 1 9 7
MPM
2 8
L3 L3
S
SSH
