说明
DSH / SH / WSH 090 - 105 - 120 - 140 *- 161* - 184*
SM 084 - 090 - 100 - 110 - 112 - 120 - 124 - 147 - 148 - 161
SZ 084 - 090 - 100 - 110 - 120 - 147 - 148 - 161
这些 压缩机可通过内部电机保护器，防止电机过热和超载。不过，
建议使用外部手动过载保护器对电路进行过电流保护。
所有型号（DSH / SH / WSH
140-3、 161-3 和 184 除外）
SM / SZ 115 - 125 - 160 - 175 - 185 带温度控制器的型号
这些 压缩机内置一个双金属片温度控制器，该控制器位于电机绕组
中。由于该温度控制器是一个自动复位装置，所以必须通过手动复位
重启压缩机。为了对过电流进行保护，必须使用外部手动复位过载保
护器。
SH 180 - 240 - 295 - 300 - 380
DSH 240 - 295 - 381
SY/ SZ 240 - 300 - 380
SM / SZ 185 带电子模块的型号
这些 压缩机 电动机受外部模块保护，以防止缺相/相位颠倒、过热
和过电流。
所有型号
SH380-3 除外
16 | AN245986497033zh-000801 - 8510197P05J
DSH / SH / WSH 140-3、161-
3 和 184
SH380-3
4 -

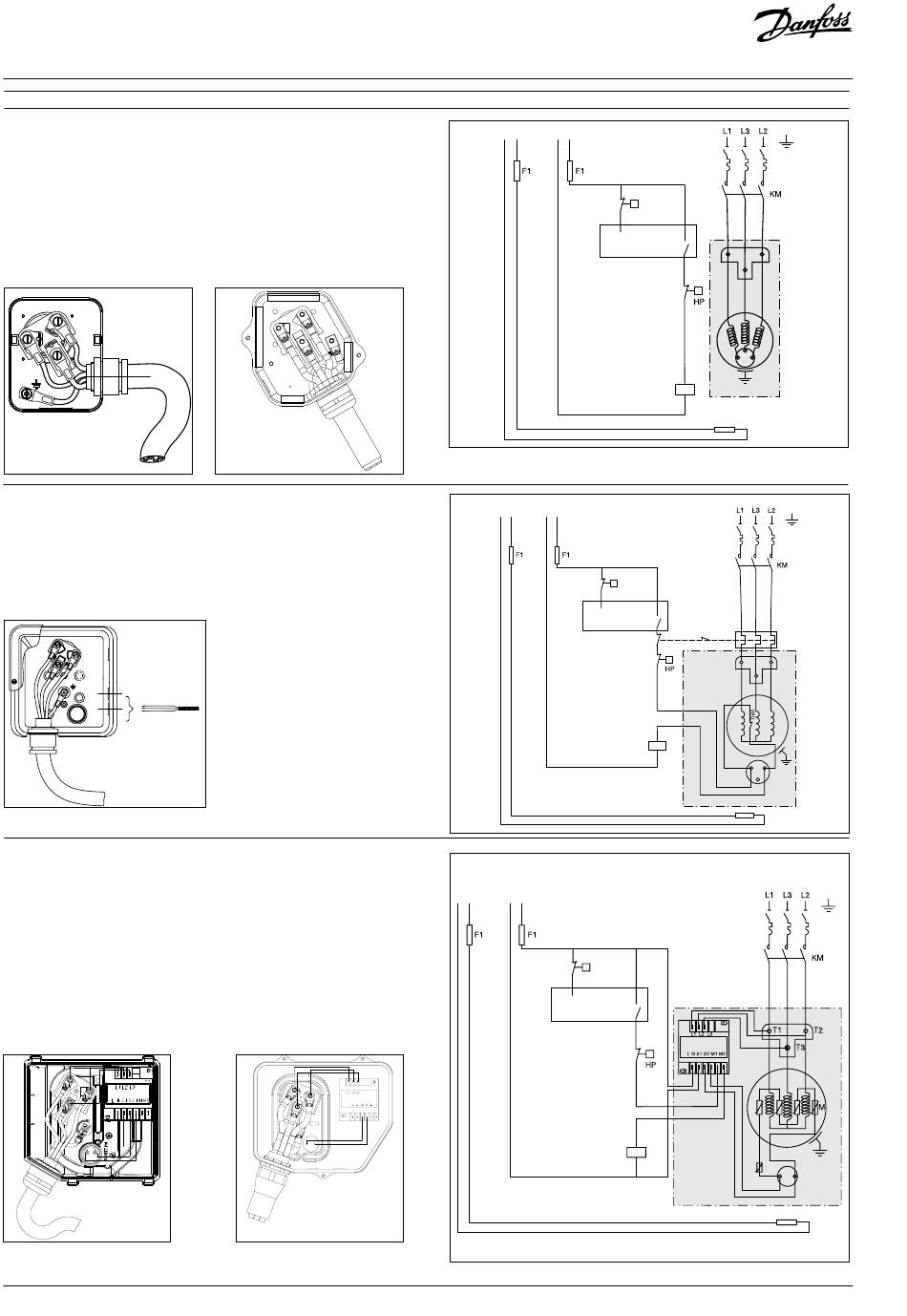

电气连接
SS CC
SS CC
SS CC
UNIT
CONTROLLER
LPS
UC
T1
T3
M
KM
SSH
LPS
UC
T1
T3
KM
1
SSH
LPS
MPM
S
KM
DGT
© Danfoss | DCS (CC) | 2020.10
T2
F2
T2
M
2
CB
SSH
