System Installation
Anzahl der Sprechstellen und kabellängen
Das drahtgebundene CLEACON-D Konferenzsystem ist sehr einfach aufzubauen und zu installieren.
Trotzdem müssen einige wenige technische Grundlagen beim Aufbau des Konferenzsystems beachtet
werden.
Die Steuerzentrale hat ein integriertes Schaltnetzteil und kann an Stromnetzen von 110 V bis 240 V AC
betrieben werden. Die Steuerzentrale versorgt über POE (Power over Ethernet = Spannungsversorgung
über das Netzwerkkabel) die angeschlossenen drahtgebundenen Sprechstellen mit Spannung.
Die Anzahl der möglichen Sprechstellen, die von der Steuerzentrale versorgt werden können, ist allerdings
begrenzt und hängt auch von den Leitungslängen zwischen der Steuerzentrale und den Sprechstellen ab.
Dabei ist auch zubeachten, dass auch die Anzahl der Sprechstellen pro Ausgang an der Steuerzentrale
begrenzt ist. Die Sprechstellen sollten möglichst auf alle Eingänge verteilt werden.
Wenn die maximale Anzahl von Sprechstellen erreicht ist, muss eine zusätzliche Spannungsversorgung in
das System integriert werden. Diese Aufgabe übernimmt die Konferenz-Erweiterungseinheit VIS-EXM.
In einem Konferenzsystem kann man mehrere Erweiterungseinheiten installieren und so die Anzahl der
Sprechstellen in einem System auf bis zu 5200 erhöhen.
In einer üblichen Konferenzanlage kann man folgende Faustformel anwenden:
1. Die Steuerzentrale selbst kann ungefähr 80 Sprechstellen mit Spannung versorgen.
2. Mit jeder integrierten Erweiterungseinheit kann man zusätzliche 100 Sprechstellen versorgen.

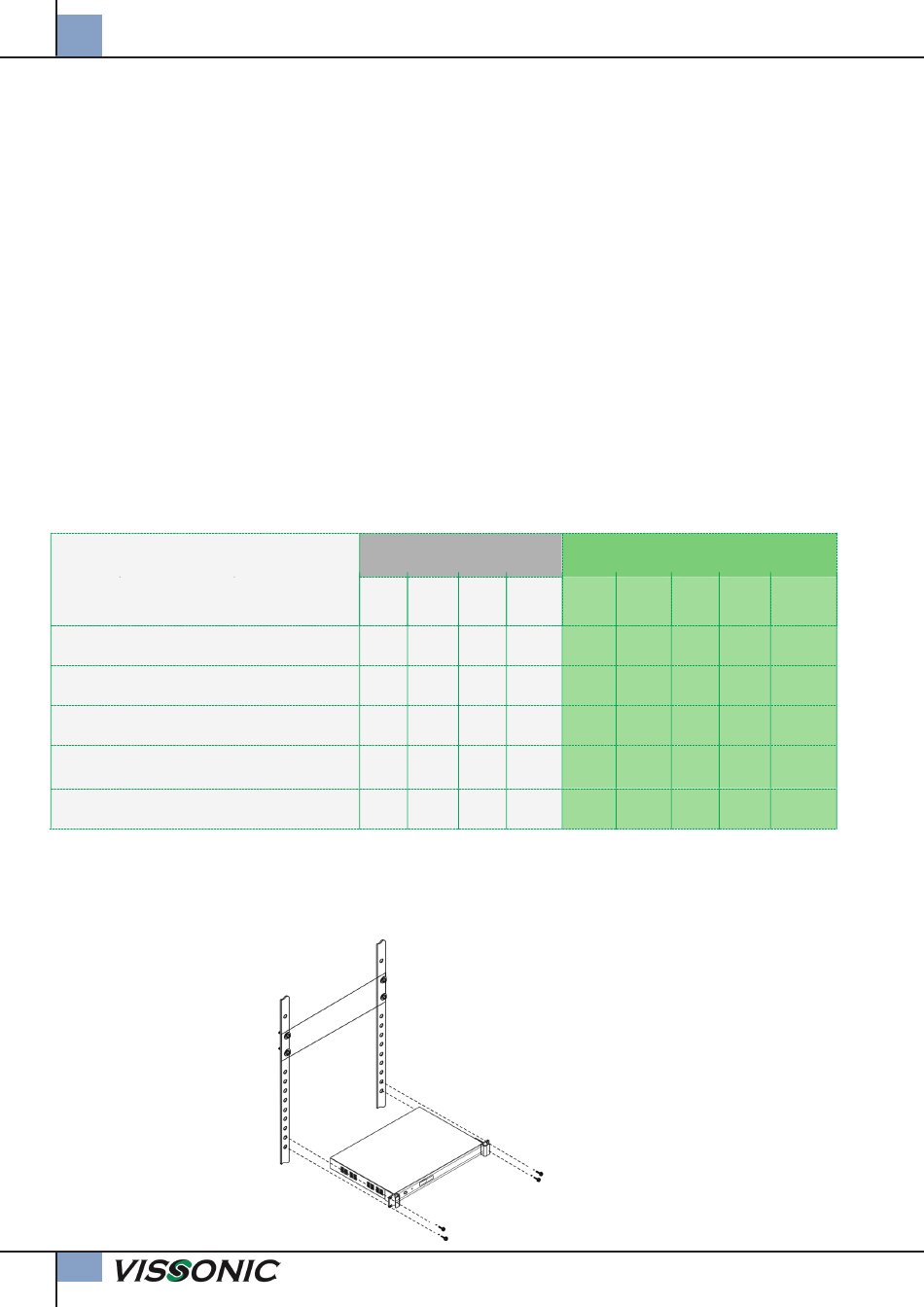

Genauere Angaben können untenstehender Tabelle entnommen werden:
Entfernung der Steuerzentrale zur
ersten Sprechstelle im Strang.
bis 5 Meter
bis 10 Meter
bis 20 Meter
bis 50 Meter
bis 100 Meter
Installation der Steuerzentrale
Die Steuerzentale ist in einem Standard 19-Zoll Einbaugehäuse untergebracht und kann somit einfach in
einem Standard 19-Zoll Rack installiert werden.
18
Steuerzentrale
VIS-DCP2000
Port
Port
Port
Max.
1
2
3
total
30
30
30
90
28
28
28
84
24
24
24
72
20
20
20
60
10
10
10
30
Installation der Steuerzentrale
pro Erweiterungseinheit
VIS-EXM
Port
Port
Port
Port
1
2
3
4
30
30
30
30
28
28
28
28
24
24
24
24
20
20
20
20
10
10
10
10
Max .
total
120
112
96
80
40
