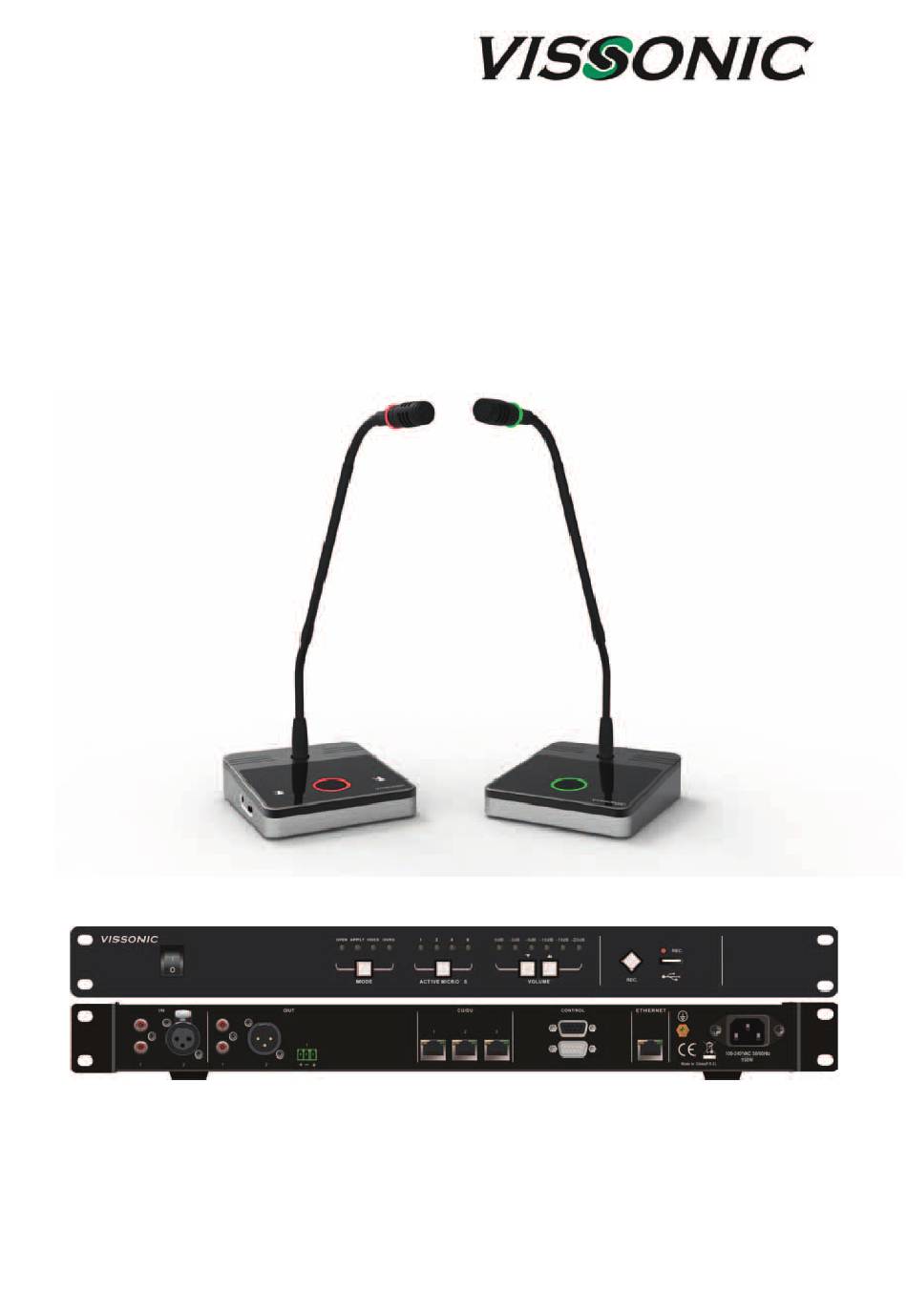

- Seite 1 Bedienungsanleitung CLASSIC-D Digitales Konferenzsystem mit Netzwerkfunktion VISSONIC ELECTRONICS LIMITED...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 1. Bitte lesen Sie diese Anweisungen. 2. Bitte bewahren Sie diese Anweisungen auf. 3. Bitte beachten Sie alle Warnhinweise. 4. Folgen Sie allen Anweisungen. 5. Reinigen Sie das Gerät nur mit einem trockenen Tuch. 6. Die Belüftungsöffnungen des Gerätes dürfen nicht verdeckt werden. Folgen Sie bitte bei der Montage des Gerätes allen Anweisungen des Herstellers. -
Seite 3: Entsorgung
WARNUNG 1. Im Außeneinsatz: Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus. Sie könnten einen elektrischen Schlag erleiden oder einen Brand verursachen. 2. In feuchter Umgebung: Schützen Sie das Gerät vor Spritzwasser und stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände auf das Gerät (z.B. Vasen oder Trinkgläser). 3. -
Seite 4: Inhaltsverzeichnis
Inhalt Herstellererklärung Systembeschreibung Technische Daten Systemübersicht VIS-DCP1000 Steuerzentrale für digitale drahtgebundene Sprechstellen VIS-EXM Konferenz-Erweiterungseinheit VIS-CNM Splitter Box VIS-DEC-T Präsidenten-Tisch-Sprechstelle VIS-DED-T Delegierten-Tisch-Sprechstelle System Installation Spannungsversorgung Audioanschlüsse Steuerungsanschlüsse Sprechstellennetzwerk Einstellung und Bedienung Einstellung und Bedienung der Steuerzentrale MIC Mode - Einstellung der Betriebsart Active MIS‘s - Einstellung der Anzahl maximal aktiver Sprechstellen VOLUME - Einstellung der Lautstärke Lautsprecher Ein- und Ausschalten... -
Seite 5: Herstellererklärung
Herstellererklärung Herstellererklärungen Garantie VISSONIC Electronics Ltd. übernimmt für dieses Produkt eine Garantie von 24 Mona- ten. Die aktuell geltenden Garantiebestimmungen können Sie über das Internet www.mipro-germany.de einsehen, oder über Ihren MIPRO-Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen • ROHS Richtlinie (2011/65/EU) •... -
Seite 6: Systembeschreibung
Systembeschreibung Technische Daten VIS-DCP1000 "VOICE" Mode: Sobald eine Sprechstelle laut genug Steuerzentrale für digitale angespochen wird, aktiviert sich das Mikrofon. drahtgebundene Sprechstellen "OVERRIDE" Mode: Bei Betätigung der Sprechtaste an einer Sprechstelle wird das Mikrofon aktiviert. Gleichzeitig wird die davor aktive Sprechstelle deaktiviert. - Seite 7 Systembeschreibung VIS-DEC-T / VIS-DED-T Digitale Sprechstellen • Das System erkennt automatisch alle Verbunden Sprech- stellen und vergibt eigenständig jeder Sprechstelle eine individuelle Adresse (ID) um Netzwerkkonflikte zu vermei- den. • Hot-Plug-Funktion, d.h. Sprechstellen können während des aktiven Betriebes hinzugefügt oder entfernt werden. •...
-
Seite 8: Systemübersicht
Systemübersicht Systemübersicht Das digitale drahtgebundene CLASSIC-D Konferenzsystem mit Netzwerktechnologie ist ein einfach zu bedienendes Konferenzsystem, das alle grundlegenden Eigenschaften einer Konferenzanlage besitzt und drüber hinaus noch die Möglichkeit bietet, das Audiosignal direkt auf USB-Stick aufzunehmen und eine automatische Kameranachführung einzurichten. -
Seite 9: Vis-Dcp1000
Systemübersicht VIS-DCP1000 Steuerzentrale für digitale drahtgebundene Sprechstellen VIS-DCP1000 Digitale Steuerzentrale Die Steuerzentrale ist die Schnittstelle zu allen an der Konferenz beteiligten Geräte und gleichzeitig die Spannungsversorgung für die drahtgebundenen Sprechstellen. Über das Bedienfeld an der Frontseite können viele Parameter für eine Konferenz eingestellt werden, so dass nicht zwingend ein Computer mit Software zur Einrichtung und zum Betrieb einer Konferenz nötig ist. -
Seite 10: Vis-Exm Erweiterungseinheit Für Steuerzentrale
Systemübersicht VIS-EXM Konferenz-Erweiterungseinheit VIS-EXM Erweiterungseinheit für Steuerzentrale Mit der Erweiterungseinheit VIS-EXM kann ein drahtgebundenes Konferenzsystem um weitere Sprechstel- len erweitert werden, wenn die Höchstzahl der angeschlossenen Sprechstellen erreicht ist. Die Erweite- rungseinheit dient hauptsächlich als POE- Spannungsversorgung für die zusätzlichen Sprechstellen. Bild 2.3 Front und Seitenansicht der VIS-EXM Erweiterungseinheit Frontseite 1. -
Seite 11: Vis-Dec-T
Systemübersicht Tischsprechstellen VIS-DED-T Delegierten-Tisch-Sprechstelle VIS-DEC-T Präsidenten-Tisch-Sprechstelle Delegierten-Tischsprechstelle Präsidenten-Tischsprechstelle 1. Mikrofonbuchse für stabilen 6-poligen verschraubbaren Stecker 2. Lautsprecher zum Abhören des Originalsignales der Konferenz (Raumsprache, Floor). Der Lautspre- cher wird stumm geschaltet wenn das Mikrofon der eigenen Sprechstelle aktiv ist. 3. Kopfhörerausgang 3,5 mm Stereo-Miniklinke 4. -
Seite 12: System Installation
System Installation Das drahtgebundene CLASSIC-D Konferenzsystem ist sehr einfach aufzubauen und zu installieren. Trotzdem müssen einige wenige technische Grundlagen beim Aufbau des Konferenzsystems beachtet werden. Die Steuerzentrale hat ein integriertes Schaltnetzteil und kann an Stromnetzen von 110 V bis 240 V AC betrieben werden. -
Seite 13: Spannungsversorgung
System Installation Spannungsversorgung Spannungsversorgung Die Steuerzentrale wird mit einem Kaltgerätekabel mit dem Stromnetz verbunden. Audioanschlüsse Audioanschlüsse Audioeingänge Type Signal Beschreibung Cinch Live Signal in Return Schirm/Masse Xternal Schirm/Masse Live Positive Return Negative Audioausgänge Type Signal Beschreibung Cinch Live Signal in Return Schirm/Masse Xternal... -
Seite 14: Steuerungsanschlüsse
Schalte den Kanal 14 auf den Ausgang 15V1. Schalte den Kanal 15 auf den Ausgang 16V1. Schalte den Kanal 16 auf den Ausgang Wenn andere Befehle benötigt werden, kann VISSONIC diese in der Firmware programmieren. Pinbelegung der 9-Pin SUB-D Strecker: Signal Beschreibung Null... -
Seite 15: Sprechstellennetzwerk
System Installation Sprechstellennetzwerk CU / DU Die CU / DU Anschlüsse werden verwendet um die drahtgebundenen Präsidenten- (CU) und Delegiertensprechstellen (DU) mit der Steuerzentra- le zu verbinden. Es gibt verschiedene Möglichkeiten, wie das Sprechstellennetzwerk aufge- baut werden kann: Sprechstellennetzwerk 1. Geschlossene Schleife Zwischen den Anschlüssen 1 und 2 oder zwischen 2 und 3 kann eine geschlossene Schleife zur Erhöhung der Übertragungssicherheit aufgebaut werden. - Seite 16 System Installation 3. Mehrere Einzelstränge Zwischen den Anschlüssen 1 und 2 oder zwischen 2 und 3 muss keine geschlossene Schleife realisiert werden. Man kann an jedem Anschluss auch einen Einzelstrang mit Sprechstellen angeschließen. 4. Strangerweiterung mit Splitterbox VIS-CNB Mit der Splitterbox VIS-CNB kann ein Netzwerkstrang eines drahtgebundenes Konferenzsystems aufge- splittet werden so dass zwei Anschüsse für Sprechstellen oder auch weitere Netzwerkstränge entstehen.
-
Seite 17: Einstellung Und Bedienung
Einstellung und Bedienung Einstellung und Bedienung der Steuerzentrale Einstellungen und Bedienung der Steuerzentrale Einstellung über Bedienfelder am Gerät Die Steuerzentrale kann über 4 Bedienfelder direkt am Gerät eingestellt und bedient werden. Mit den LED‘s an der Frontseite kann man jederzeit sehen, in welcher Betriebsart (APPLY, OPEN,VOICE oder OVERRIDE) sich die Anlage befindet, wieviele Mikrofone gleichzeitig aktiv sein können und wie die Lautstärke des Systems eingestellt ist. -
Seite 18: Einstelung Und Bedienung
Einstelung und Bedienung MIC Mode - Einstellung der Betriebsart MIC Mode - Einstellung der Betriebsart Mit dem MODE - Bedienfeld wird die Betriebsart der Konferenzanlage festgelegt, d.h. es wird bestimmt, wie sich die einzelnen Sprechstellen im Betrieb aktivieren lassen. Man kann zwischen 4 verschiedenen Betriebsarten wählen. -
Seite 19: Kameranachführung
Einstellung und Bedienung Kameranachführung Kameranachführung Mit der VIS-DCP1000 Steuerzentrale können steuerbare Videokameras direkt angesteuert werden, so dass diese während der Konferenz automatisch auf die jeweils aktiven Sprechstellen schwenken d.h. nachgeführt werden. Für die Einstellung dieser Funktion muss man allerdings die CLEACON Konferenzsoftware auf einem PC installiert haben und diesen über ein LAN-Netzwerk oder direkt mit der Steuerzentrale verbunden haben. -
Seite 20: Spannungsversorgung
Einstellung und Bedienung Einstellung der Parameter für Kameranachführung Spannungsversorgung Mit der Funktion „Camera“ man die Parameter für die Kameranachführung ein. Menüpunkt Parameter Wert Beschreibung Audioanschlüsse Protocoll Auswahl des Protokolls entsprechend der Kamera, SAMSUNG, die im System benutzt wird. PELCO, „CUSTOM“ wird verwendet, wenn ein Kamera- Controller VIS-MSDI benutzt wird und dieser die VISCA, Kameradaten abgespeichert hat. -
Seite 21: Steuerungsanschlüsse
Einstellung und Bedienung Ablaufdiagramm zur Einstellung der Kameranachführung Steuerungsanschlüsse... -
Seite 22: Anwendungsbeispiel
Einstellung und Bedienung Anwendungsbeispiel CLASSIC-D Anwendungsbeispiel VIS-DSP8 Digitale Audiomatrix MIPRO ACT-800 Lokales PA-System Drahtlose Mikrofonanlage CLASSIC-D VIS-DCP1000 Steuerzentrale VIS-CDC-S HD-Videokamera Video-Display CLASSIC-D CLASSIC-D VIS-DEC-T / VIS-DED-T VIS-DEC-T / VIS-DED-T Tisch-Sprechstellen Tisch-Sprechstellen... - Seite 24 Building No.9 Keli St. Kaifa Rd Economic development Zone Huangpu Disctrict Guangzhou China Vertrieb in Deutschland MIPRO Germany GmbH Kochersteinsfelder Str. 73 74239 Hardthausen Tel: 07139 59 59 00 Fax: 07139 59 59 018 www.mipro-germany.de info@mipro-germany.de MGX-0096-1 Alle Rechte vorbehalten. Kopieren nur mit Erlaubnis von MIPRO gestattet. Änderungen vorbehalten.
