TILLIG BAHN 83161 Bedienungsanleitung

TT-Modellgleis Kreuzung 15°
TT-Modellgleis Kreuzung 15°
Güterwagen
TT-Modellgleis Kreuzung 15°
Art.-Nr.: 83161
Kreuzung 15° 166 mm
Art.-Nr.: 83161
Kreuzung 15° 166 mm

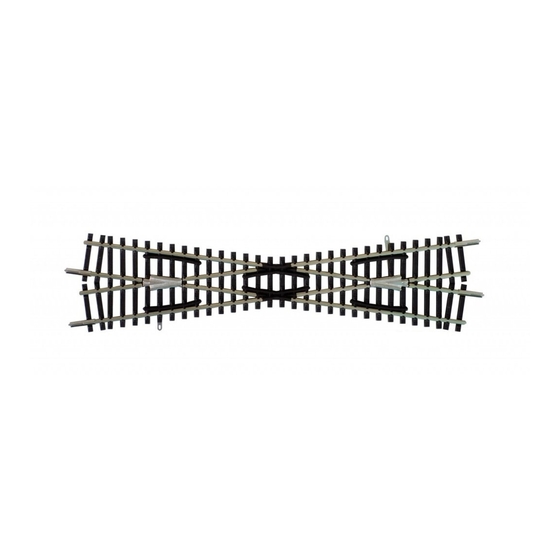

Art.-Nr. 83161 – Kreuzung 15°, 166 mm
Die inneren Herzstücke der Kreuzung sind aus Plastmaterial
ausgeführt. Damit stellen die beiden Fahrwege über Gleis 1
und Gleis 2 zwei unabhängige Fahrstraßen dar. Beide Gleise
können damit ohne technische Änderung oder Schaltaufwand
zwei getrennten Fahrstrombereichen angehören.
Die äußeren Herzstücke sind metallisch ausgeführt. Diese
Herzstücke können wahlweise auch mit Strom versorgt wer-
den. Ein entsprechender Kontakt ist an beiden Herzstücken
seitlich aus dem Schwellenband herausgeführt. Diese Strom-
versorgung verbessert den Fahrbetrieb zweiachsiger Triebfahr-
zeige bei langsamer Fahrt erheblich.
Abb. 1
Abb. 1
Abb. 1
www.tillig.com
www.facebook.com/tilligbahn
Kreuzungsgeometrie
Einbaulänge: 166 mm
Kreuzungswinkel:

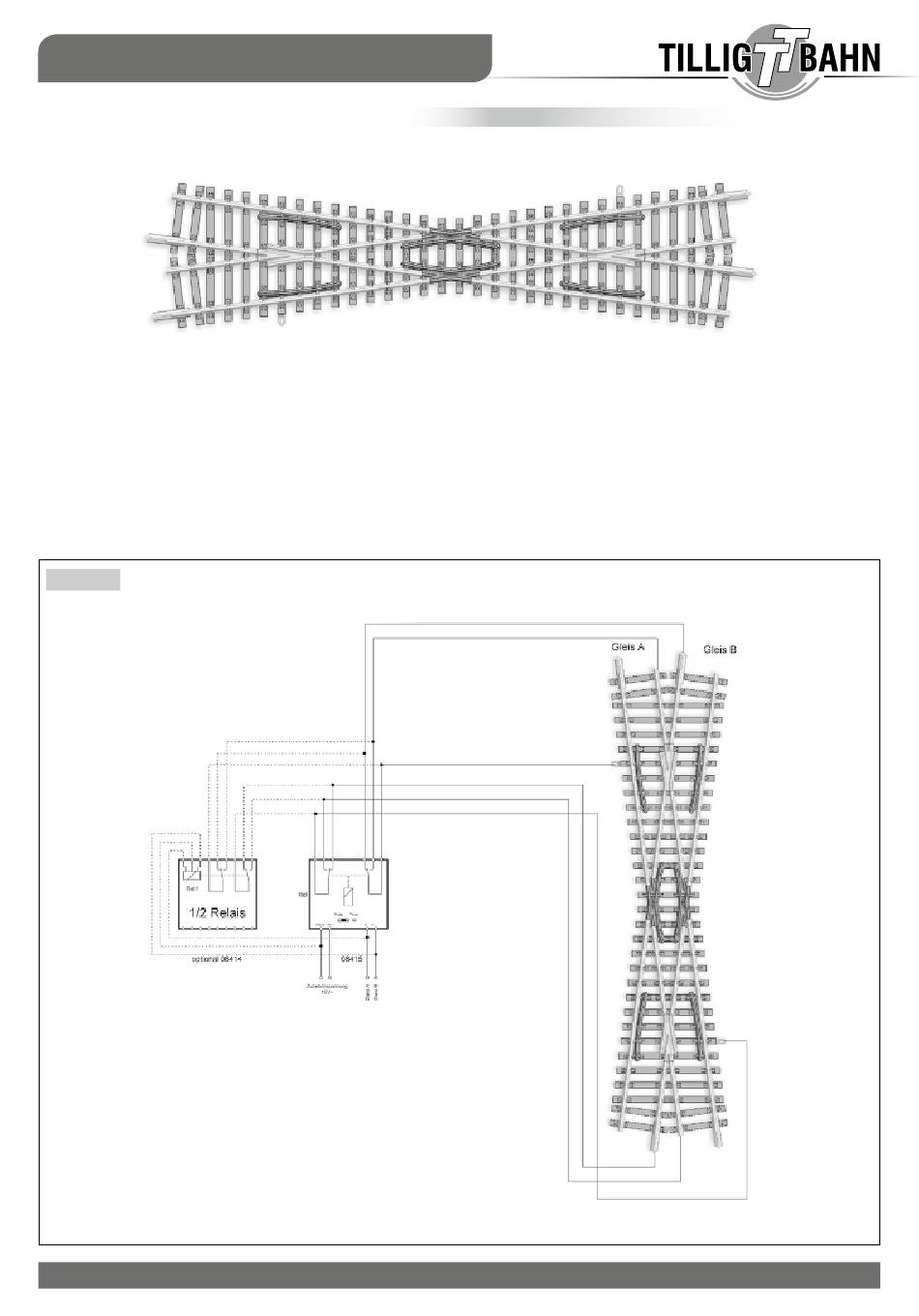

Allerdings ist der Anschluss dieser Herzstücke entsprechend
des Fahrweges auf Gleis 1 oder Gleis 2 zu polarisieren.
Dazu bedarf es etwas technischen Aufwands, um für eine
solche Stromversorgung die Polarität entsprechend des Fahr-
weges zu wechseln. Dies erfolgt mittels eines Relais (Art.-Nr.
08415). Der Einsatz eines Relais (Art.-Nr.08414) ist ebenso
möglich.
Bei diesem Relais wird nur die Hälfte der Schaltkontakte benö-
tigt. Die andere Hälfte kann bei Bedarf für das Schalten weite-
rer Elemente (z.B. Signal, Bahnschranke etc.) benutzt werden.
(Abb.1)
– 1 –
15°
Kreuzungsgeometrie
Kreuzungsgeometrie
Einbaulänge: 166 mm
Kreuzungswinkel: 15°
Einbaulänge: 166 mm
Kreuzungswinkel: 15°
