Installieren Des Prozessor- Und Kühlkörpermoduls - Dell EMC PowerEdge MX840c Installations- Und Servicehandbuch

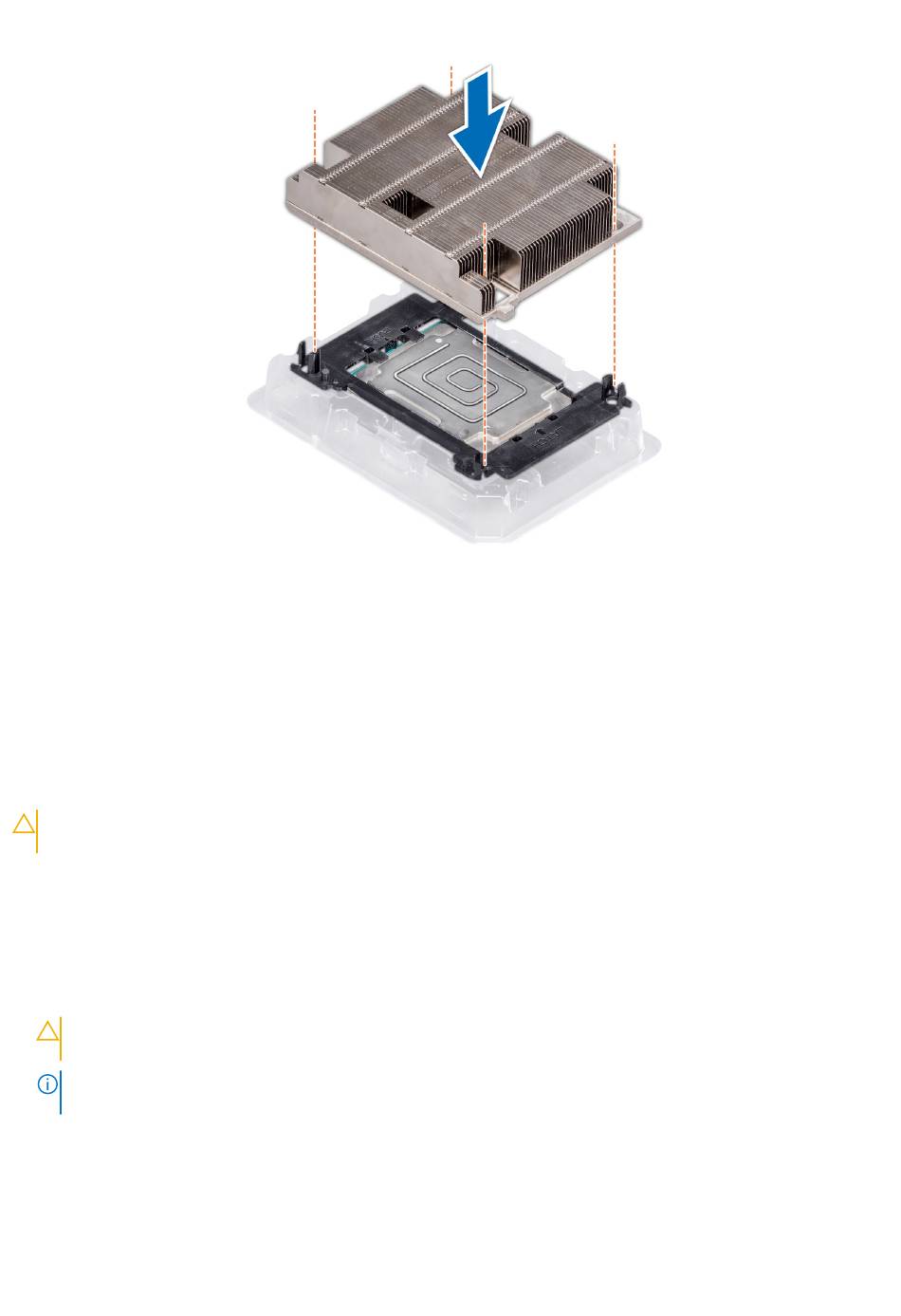

Abbildung 60. Setzen des Kühlkörpers auf den Prozessor ein
Nächste Schritte
1. Installieren Sie das Prozessor- und
2. Befolgen Sie die Schritte im Abschnitt
Installieren des Prozessor- und Kühlkörpermoduls
Voraussetzungen
VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor ersetzen möchten. Der
Kühlkörper verhindert eine Überhitzung des Prozessors.
1. Befolgen Sie die Sicherheitsrichtlinien im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt
3. Falls der Staubschutz auf dem Prozessor installiert ist: Entfernen Sie den Staubschutz.
Schritte
1. Richten Sie die Markierung von Kontaktstift 1 des Kühlkörpers an der Systemplatine oder dem PEM aus und setzen Sie dann das
Prozessor- und Kühlkörpermodul (PKM) auf den Prozessorsockel.
VORSICHT: Um eine Beschädigung der Lamellen des Kühlkörpers zu vermeiden, drücken Sie nicht auf die
Kühlkörperlamellen.
ANMERKUNG: Stellen Sie sicher, dass Sie das PKM parallel zur Systemplatine oder zum PEM halten, um Beschädigungen an
den Komponenten zu vermeiden.
2. Drücken Sie die blauen Halteklammern nach innen, damit der Kühlkörper nach unten einrasten kann.
3. Ziehen Sie mit dem Torx-Schraubendreher der Größe T30 die Schrauben am Kühlkörper in folgender Reihenfolge fest:
a. Ziehen Sie die erste Schraube teilweise fest (ca. 3 Umdrehungen).
b. Ziehen Sie die zweite Schraube vollständig fest.
c. Kehren Sie zur ersten Schraube zurück und ziehen Sie sie vollständig fest.
Kühlkörpermodul.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren Ihres
Schlittens.
Schlittens.
Installieren und Entfernen von Schlittenkomponenten 71
