4 Anbindung des OTT netDL via
S7-Link
Mit der Software Option S7-Link lässt sich ein
OTT netDL 1000 direkt an eine Simatic S7-300
mit Ethernet Schnittstelle anbinden. Dabei
schreibt der OTT netDL direkt in einen Baustein
der Simatic S7-300. Diese Kommunikation setzt
zwingend einen OTT netDL 1000 voraus sowie
eine Siemens Simatic S7-300 mit CP 343-1 und
benötigt
keinen
externen
konverter.
4.1 Was wird für eine S7-Link Anbindung
benötigt
Artikel
Artikel-Nr.
OTT netDL
55.552.001.9.0
1000
SW Option
56SLA01MO3
SPS S7
Beschreibung
SPS Baustein
Schnittstellen-
Beschreibung
OTT Datenlogger,
alle Varianten
Freischaltcode
im OTT netDL
Wird von OTT zur
Verfügung gestellt

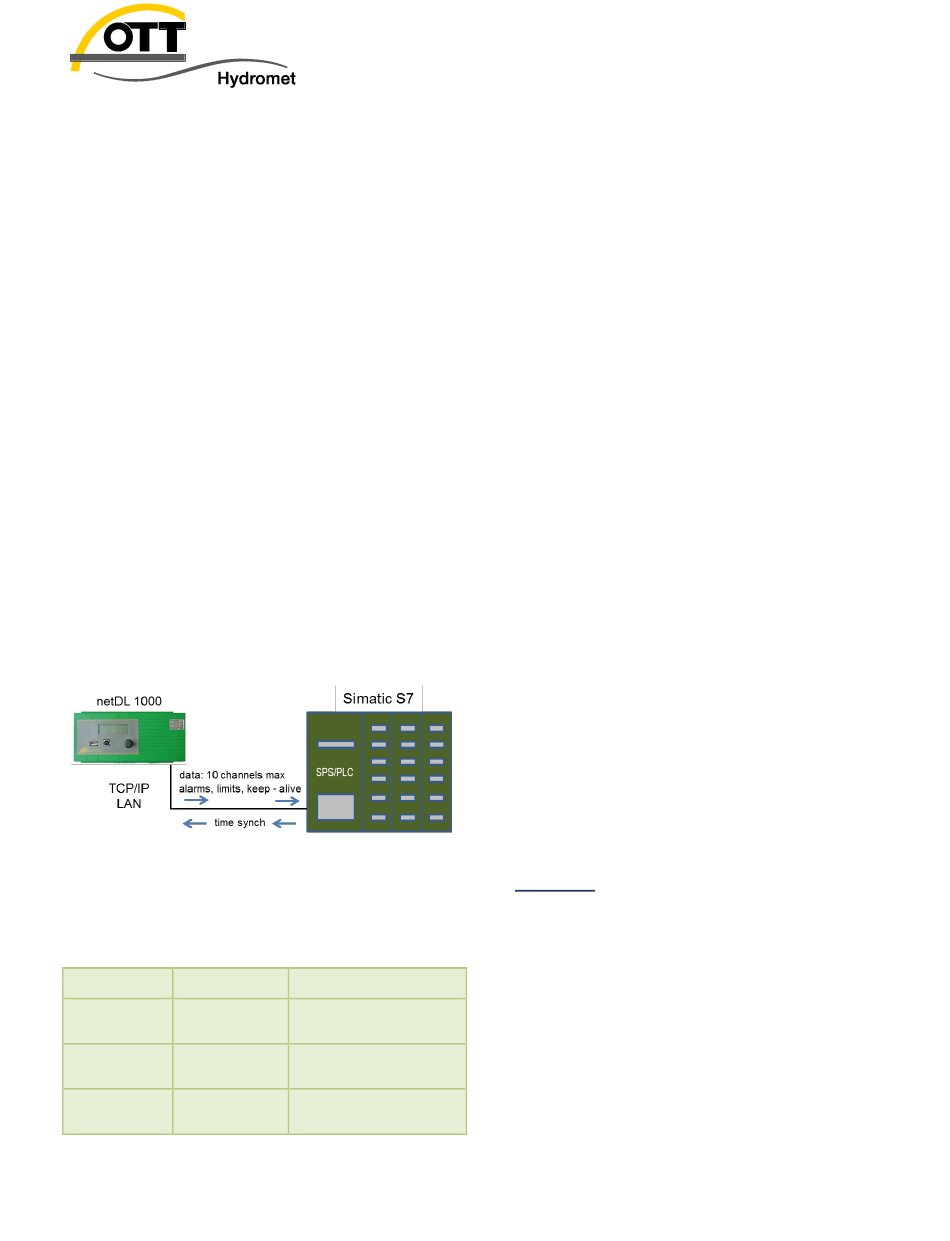

4.2 Beschreibung S7-Link
•
Die Simatic S7-300 und der OTT netDL
1000 werden über ein Ethernet Netzwerk
(TCP/IP) verbunden.
•
Daten werden vom OTT netDL 1000 di-
rekt an die Simatic S7-300 gesendet, die
Kommunikation ist unidirektional, d.h. es
werden über diesen Weg keine Daten an
den netDL übertragen.
•
Es können max. 10 Kanäle des OTT
netDL übertragen werden.
•
Es können Grenzwerte und Alarme über-
tragen werden.
•
Die Simatic S7-300 kann den netDL Zeit
synchronisieren.
•
Die Kommunikation wird über das „Data
Logger Operating Program" konfiguriert,
die Simatic S7-300 muss entsprechend
konfiguriert sein.
•
Der minimale Übertragungszyklus zwi-
schen netDL und Simatic S7-300 beträgt
1 Minute.
Hinweis:
Applikation wurde realisiert und getestet mit
einer Siemens Simatic S7-300 mit CP 343-1
Kommunikationsprozessor. Für andere Steu-
erungen kann keine Funktionsgarantie über-
nommen werden.
Für die Programmierung der Simatic S7 ist
kundenseitig ein SPS Spezialist notwendig,
dies wird von OTT Hydromet nicht über-
.
nommen
