3 Anbindung des OTT netDL via
PROFIBUS DP
PROFIBUS (Process Field Bus) ist ein Standard
für die Feldbus Kommunikation in der Automati-
sierungstechnik. PROFIBUS DP (Dezentrale
Peripherie) dient zur Ansteuerung
von Sensoren und Aktoren durch eine zentra-
le Steuerung in der Fertigungstechnik. Es sind
Datenraten bis zu 12 Mbit/s möglich.
3.1 Was wird für eine Profibus DP
Anbindung benötigt
Artikel
Artikel-Nr.
OTT netDL
55.552.001.9.0
1000
OTT netDL
55.553.001.9.0
500
UNIGATE
97.970.125.9.5
CL-Profibus
SW Option
56SLA01MO4
ext. Fieldbus
RS-232
55.552.110.4.2
Kabel
Hinweis: Kabel vom UNIGATE zur Steuerung nicht Teil des
Lieferumfangs.
Beschreibung
OTT Datenlogger,
alle Varianten
OTT Datenlogger,
alle Varianten
UNIGATE
Schnittstellenkonverter
Freischaltcode
im OTT netDL
Anschlusskabel
UNIGATE an
OTT netDL
3.2 Beschreibung PROFIBUS DP
Anbindung
•
UNIGATE CL-Profibus wird an den RS-
232 Port des OTT netDL 500 oder OTT
netDL 1000 angeschlossen.
•
Auf dem UNIGATE CL-Profibus befindet
sich ein Skript, dass die Schnittstellen-
konvertierung übernimmt.
•
Das UNIGATE CL-Profibus ist von der
Profibus Nutzerorganistaion (PNO) zerti-
fiziert.
•
UNIGATE CL-Profibus kann vom selben
Netzteil, wie der Datenlogger versorgt
werden.
•

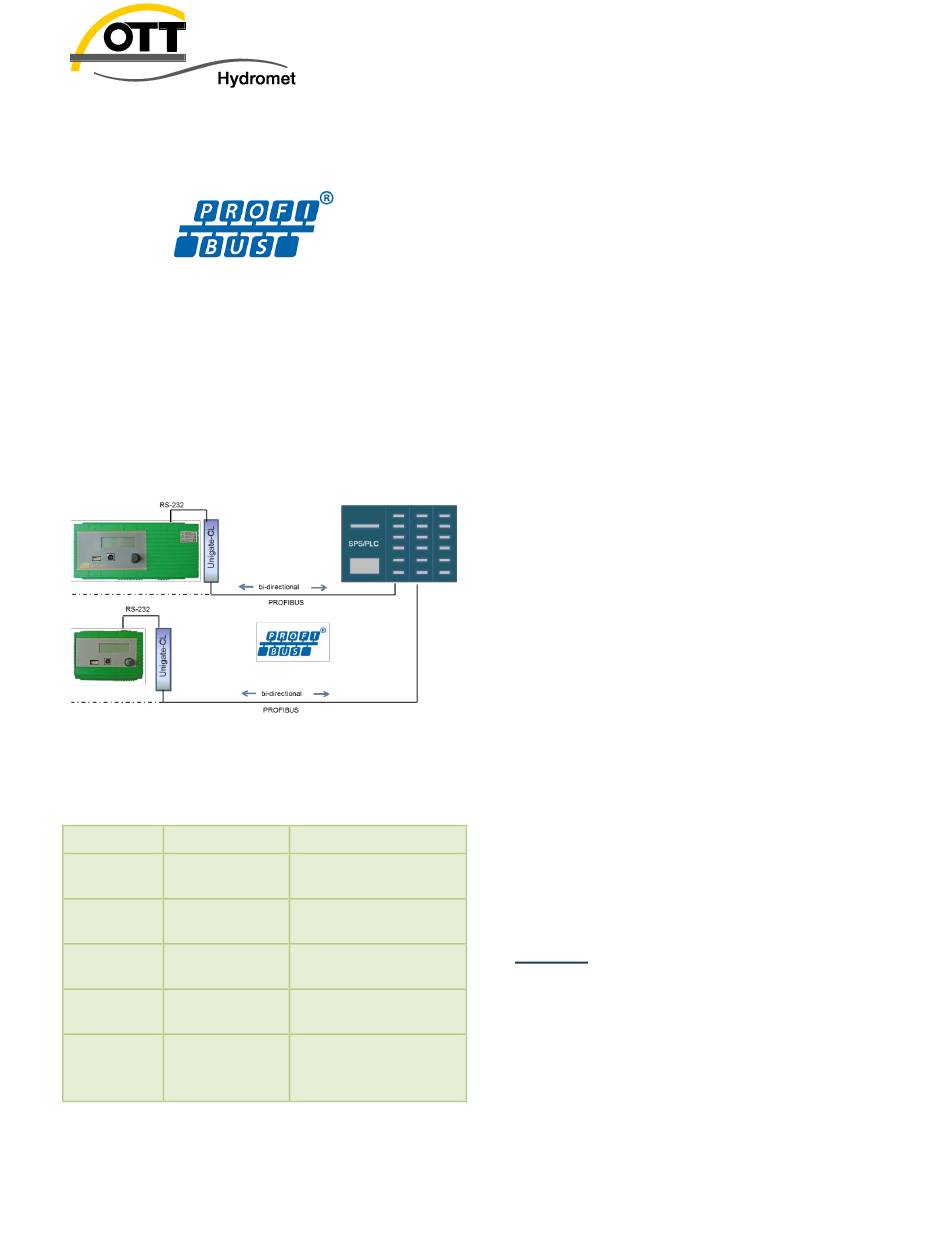

Daten werden vom netDL über Profibus
DP an die Steuerung gesendet und kön-
nen auch empfangen werden, die Kom-
munikation ist bi-direktional.
•
Die Kommunikation wird über das „Data
Logger Operating Program" konfiguriert.
•
Anbindung des UNIGATE CL-Profibus an
das Profibus Netzwerk erfolgt über
RS485.
•
Der minimale Übertragungszyklus zwi-
schen netDL und Unigate beträgt 1 Minu-
te.
•
Hinweis:
Für die Programmierung und Anbindung der
SPS ist kundenseitig ein SPS Spezialist not-
wendig, dies wird von OTT Hydromet nicht
.
übernommen
