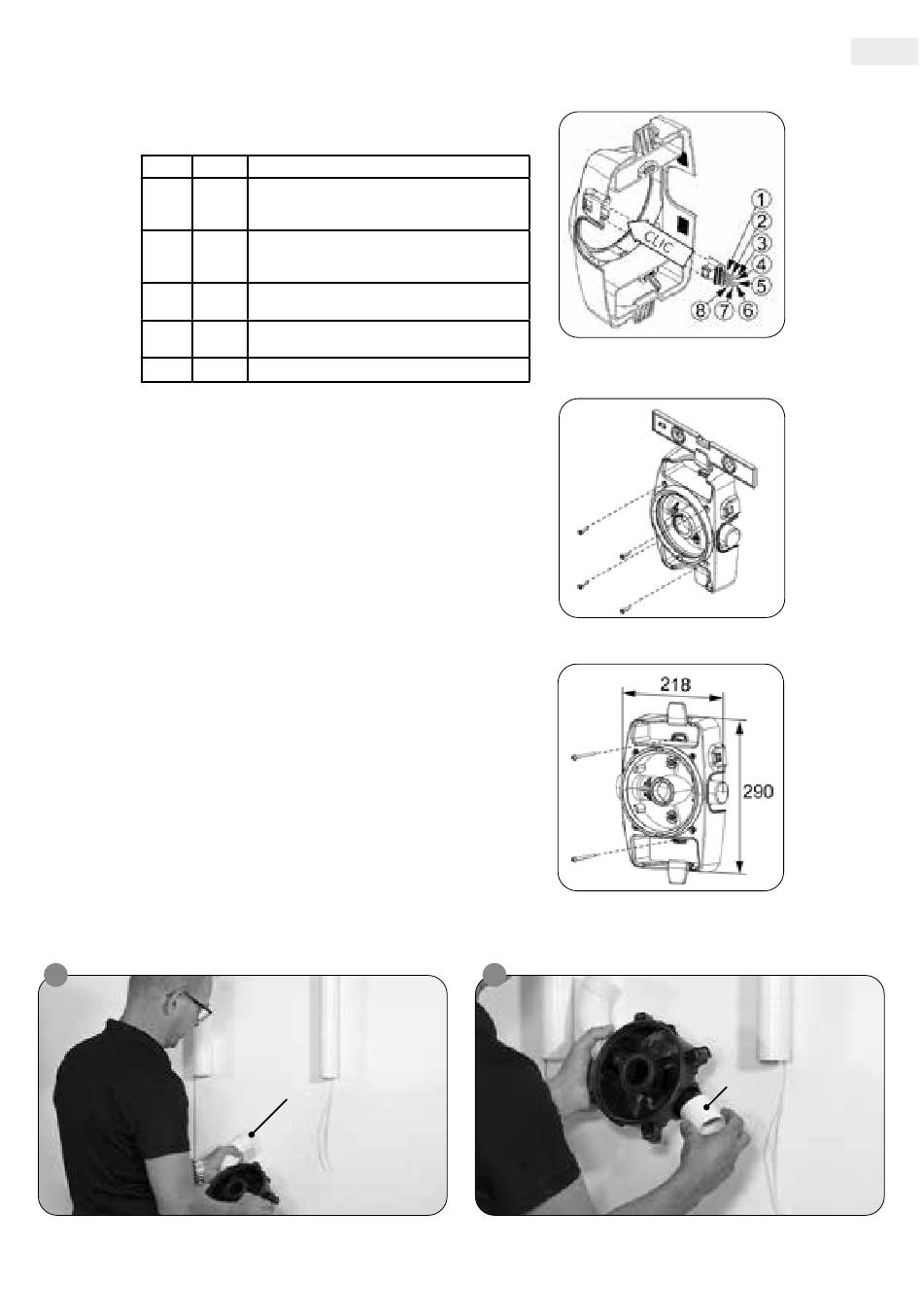

4. Collegare i fili a bassa tensione al connettore del supporto a parete secondo la
tabella in basso.
1
2
UTA1
3
UTA2
4
SW2
5
SW1
6/7/8
N/A
Per l'installazione standard vengono utilizzati solo i
collegamenti con cavi a bassa tensione (n. 4 e n. 5).
La centrale C.Axpir Initia deve essere collegata alle prese di
aspirazione.
La centrale C.Axpir Comfort funziona senza fili e necessita
di una connessione cablata solo in presenza della presa a
battiscopa.
5. Collegare il connettore a bassa tensione al telaio esterno del supporto a parete.
6. Posizionare il telaio esterno del supporto a parete verticalmente sulla parte
interna del supporto a parete.
7. Fissare il telaio esterno del profilo a parete alla parte interna con viti (5x20 mm
TX20).
Se necessario, utilizzare i ganci di montaggio sul telaio esterno del supporto a
parete per un ulteriore fissaggio.
(Per esempio in caso di montaggio sul perno di un tramezzo. Viti non incluse nella
fornitura).
8. Collegamento alla canalizzazione
8A - Installazione con canalizzazione Ø 51 mm
1
Ø
- lato ingresso
T T - Non utilizzare
Funzionamento UTA. Contatto senza tensione
24 VAC/DC
1 A. (solo C.Axpir Initia)
Funzionamento UTA. Contatto senza tensione
24 VAC/DC
1 A. (solo C.Axpir Initia)
Fili a bassa tensione (controllo ingresso a
parete)
Fili a bassa tensione (controllo ingresso a
parete)
Non utilizzare
51 mm 90° gomito F-F lungo
2
IT
Lunghezza minima
del tubo Ø 51 mm:
45 mm - lato uscita
