aldes C.Axpir Initia Installationsanleitung Seite 22

DE
3

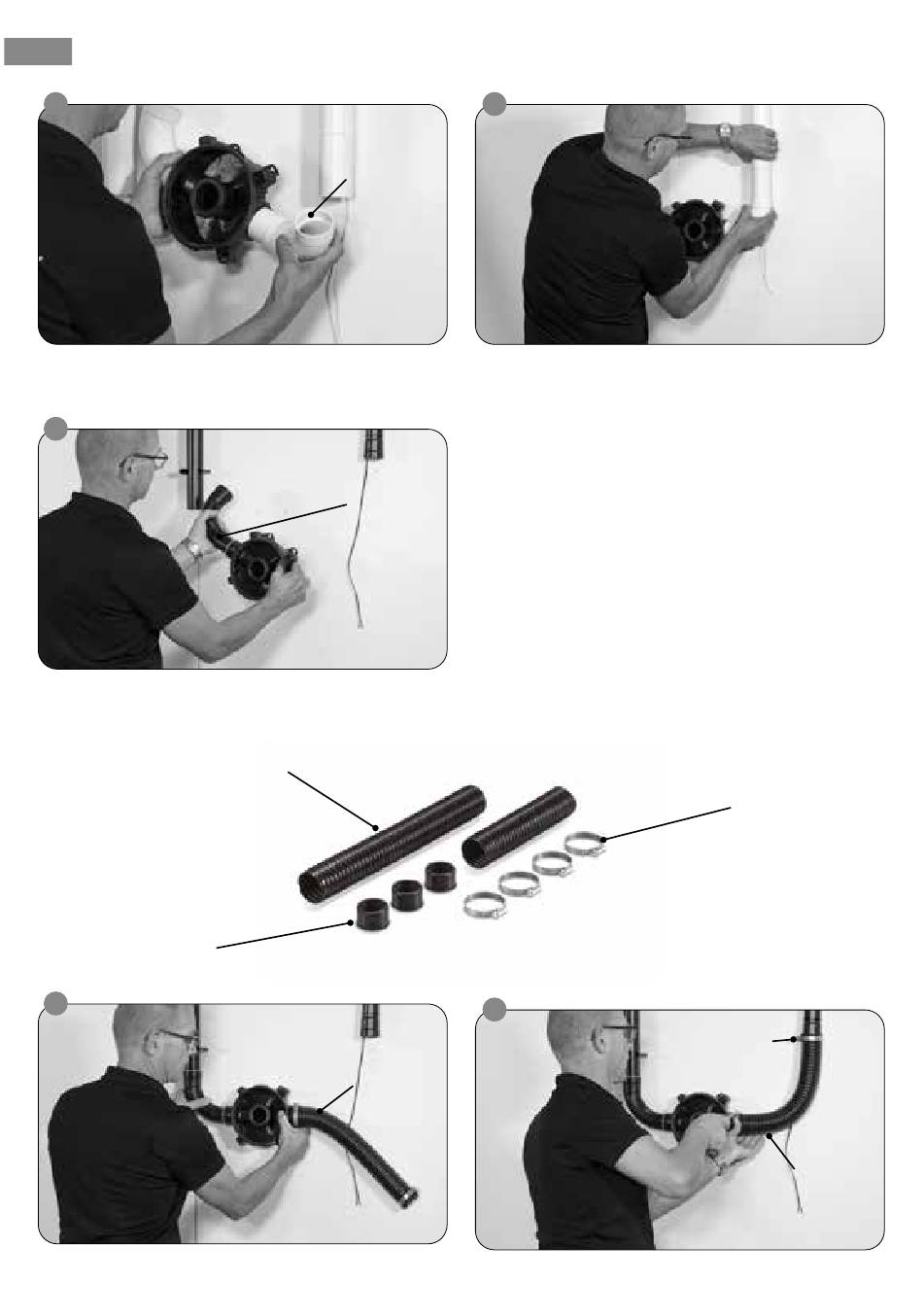

8b - Einbau mit einer Leitung im Ø 44 mm
1
Tipp für die einfachere Montage:
Einen Schlaucheinbausatz verwenden (Art. Nr. 11071181)
Schläuche
Einstellmuffen 40/50 mm
1
22
Ø 51 mm 90° lang
W-W Bogen -
Ausgangsseite
Ø 44 mm 90° lang
W-W Bogen - Ein- und
Ausgangsseite
Schlauch - Ein- und/ oder
Ausgangsseiten
4
2
Mit Ø 51 mm und Ø 44 mm
(mit den enthaltenen
Einstellmuffen)
Rohrleitungen vereinbar
Schlauchklemmen
Schlauchklemmen-
verschraubung
