aldes C.Axpir Initia Installationsanleitung Seite 30

NL
3

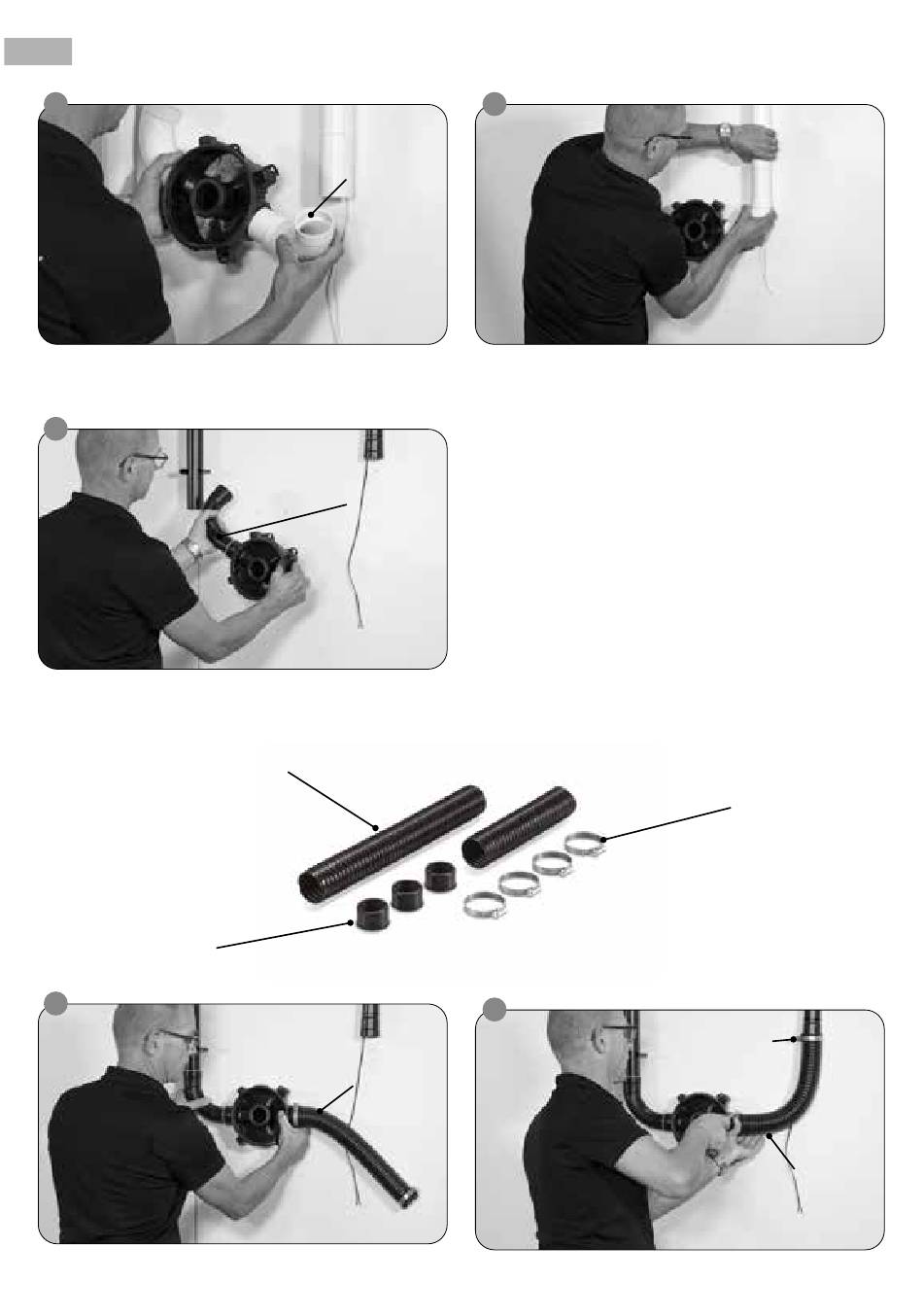

8b - Installatie met buizen van Ø 44 mm
1
Tips om de installatie te vergemakkelijken
Gebruik een installatieset met slangen (ref. 11071181)
Slangen
Verloopmoffen 40/50 mm
1
30
Ø 51 mm 90° lange mof/
mof-bocht - uitlaatzijde
Ø 44 mm 90° lange mof/mof-
bocht - inlaat- en uitlaatzijde
Slang - inlaat- en/of
uitlaatzijde
4
2
Compatibel met buizen
van Ø 51 mm en Ø 44 mm
(met de meegeleverde
verloopmoffen)
Slangklemmen
Slangklemmen
schroeven
