6.8 KoMMUnIKATIonSAnSCHLUSS

RS232-Port und USB-Anschluss
• Die Kommunikationsleitung -Com- stellt einen sicheren Stromkreis mit sehr
niedriger niederspannung dar. Um die qualität zu bewahren, muss diese
Leitung getrennt von anderen Leitungen die gefährliche Spannungen führen
(Stromverteilungsleitung) installiert werden.
• Die RS232- und USB-Schnittstelle sind nützlich für die überwachungssoftware
und für die Aktualisierung der Firmware.
• Es ist nicht möglich, beide RS232- und USB-Anschlüsse gleichzeitig zu nutzen.
• Mit dem Stecker DB9 werden die RS232-Signale und die über opto-Koppler
normalerweise offenen potenzialfreien Kontakte (no) geliefert.
• Die auf diesen Kontakten anlegbare max. Spannung und der max. Strom
beträgt 30V DC und 1A.
• Es gibt auch einen „Shutdown"-Eingang. Er ermöglicht, den Umrichter
auzuschalten wenn auf diesem Eingang für 1 Sek. eine Spannung zwischen
10 und 12 V angelegt wird.
• Der RS232-Anschluss besteht aus einer seriellen Datenübertragung, sodass eine
große Informationsmenge über ein Kommunikationskabel mit nur 3 Drähten
übertragen werden kann.
• Der USB-Kommunikationsanschluss ist kompatibel mit dem Protokoll USB 1.1 für
die Kommunikationssoftware.
Pin# Beschreibung
1 Ende der Autonomie
2 TXD für RS232
3 RXD für RS232
4 GnD für Shutdown
5 GnD für RS232
6 Gemeinsames Relais
7 Shutdown-Befehl
8 Batterie schwach
9 netzausfall
Tab.2: Pinout für DB9- RS-232-Stecker
KESS Power Solutions GmbH / www.kess.at / info@kess.at
Eingang /
Ausgang
Ausgang
Ausgang
Eingang
Masse
Masse
-

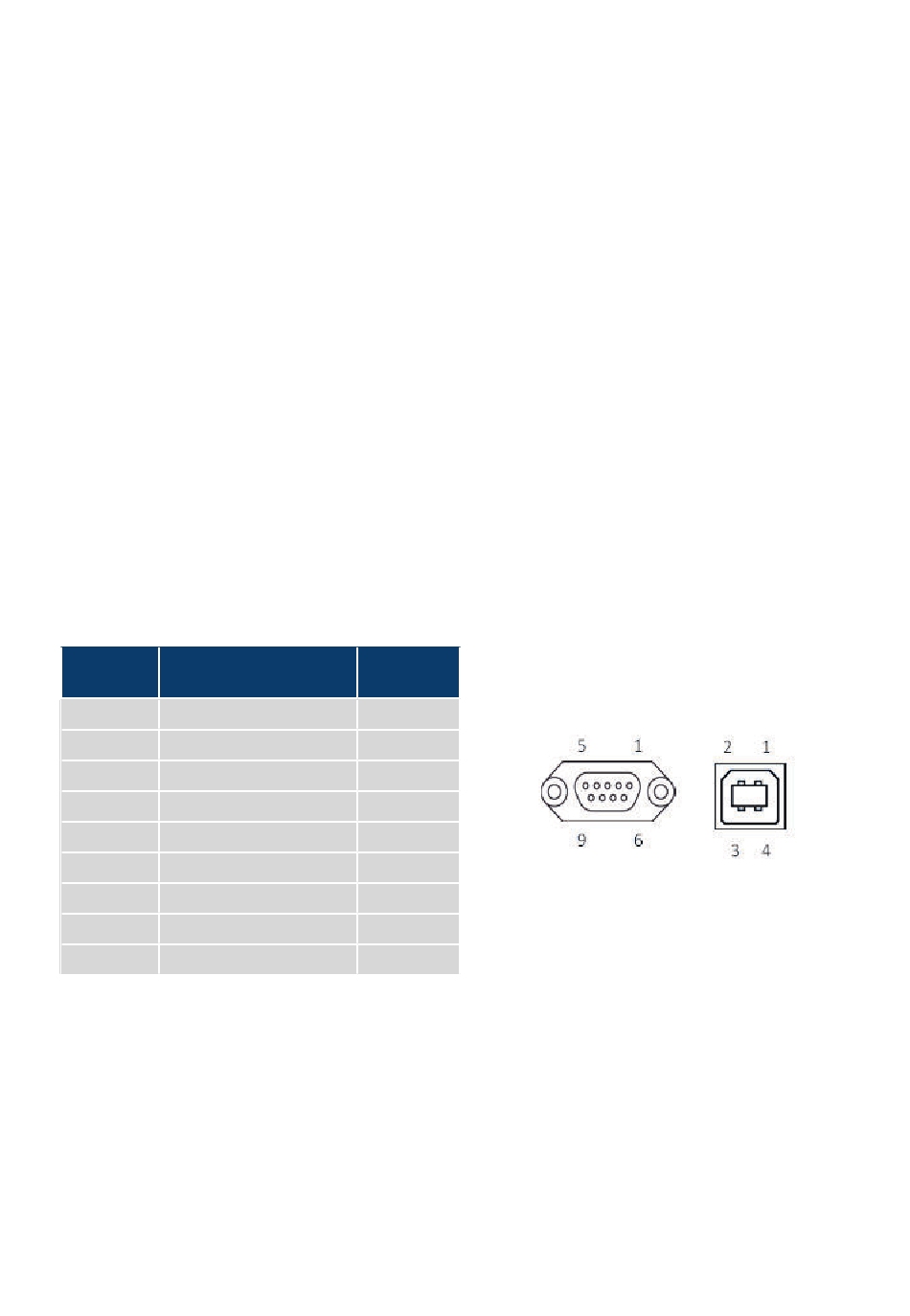

Abb.11: Stecker für DB9-, RS-232-Stecker und USB
Eingang
Ausgang
Ausgang
