Schritte

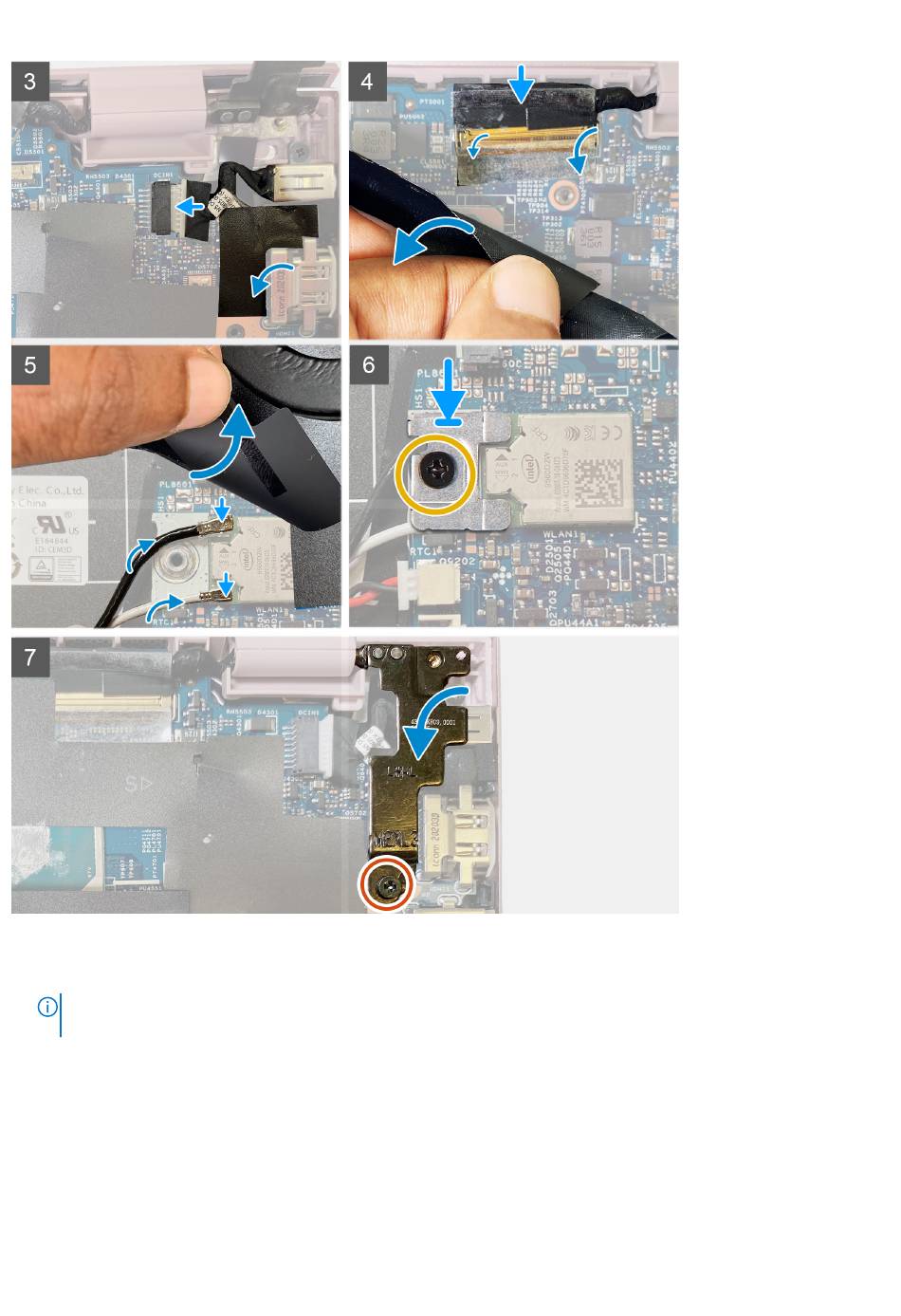

1. Richten Sie die Hauptplatine auf der Handauflagen-Tastatur-Baugruppe aus.
ANMERKUNG: Es gibt eine Schraubenbohrung auf der Systemplatine, die als „Inspiron 7300" gekennzeichnet ist. Bringen Sie bei
der Installation der Systemplatine nur eine Schraube in dieser Schraubenbohrung an.
2. Heben Sie die Schutzfolie an, die den Anschluss für das Bildschirmkabel auf der Hauptplatine abdeckt.
3. Verbinden Sie das Kabel der Knopfzellenbatterie mit der Systemplatine.
4. Verbinden Sie das Kabel des Fingerabdruck-Lesegeräts, das Kabel der I/O-Platine, das Touchpadkabel, das Tastaturkabel und das
Kabel der Tastaturhintergrundbeleuchtung mit den entsprechenden Anschlüssen und schließen Sie den Riegel, um die Kabel in den
Anschlüssen auf der Hauptplatine zu befestigen.
5. Verbinden Sie das Lautsprecherkabel mit der Hauptplatine.
6. Verbinden Sie das Kabel des Netzteilanschlusses mit der Hauptplatine.
7. Bringen Sie das Klebeband an, mit dem das Kabel des Netzteilanschlusses an der Hauptplatine befestigt wird.
