I
DE
Einbauanleitung
für den Abluftventilator Typ AB 30/60
- Bitte an den Nutzer weiterleiten -
II
EN
Installation Manual
Exhaust air fan Type AB 30/60
- Please pass on to user -
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lunos AB 30

  • Seite 1 Einbauanleitung für den Abluftventilator Typ AB 30/60 - Bitte an den Nutzer weiterleiten - Installation Manual Exhaust air fan Type AB 30/60 - Please pass on to user -...
  • Seite 2: Inhaltsverzeichnis

    Einbauanleitung Inhalt: Seite: Zu dieser Anleitung Sicherheitshinweise Technische Daten, Entsorgen Einbaubeispiel Versandeinheiten Montage-Montagerohr Montage-Motoreinheit und elektrischer Anschluss Fertigmontage Filterwechsel, Reinigung, Zusatz-/Austauschteile Zu dieser Anleitung  Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text ...
  • Seite 3: Technische Daten, Entsorgen

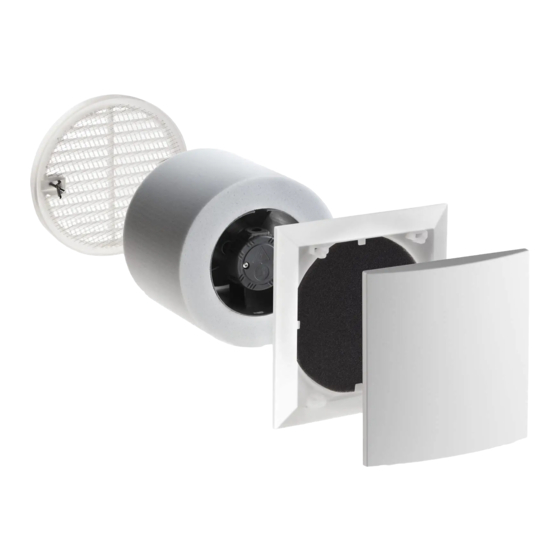

    Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand! Montagerohr DA 160 mm Außengitter Alternative Außenverschlüsse siehe Preis- liste oder auf Anfrage! Putzschutzdeckel Innenraumblende AB 30/60 Einschub Motor mit Hülse Schalldämmungen Achtung! Der Filter ist Bestandteil der Versandeinheit „AB 30/60 Einschub“! Alternative Innenraumblenden siehe Preisliste oder auf Anfrage!
  • Seite 4: Montage-Montagerohr

    Montage—Montagerohr ① Schaffen Sie die Wandöffnungen für das Montagerohr (z.B. mittels Kernbohrung, Bohr- krone Ø162 mm). Kürzen Sie ggf. das Rohr auf die gewünschte Einbaulänge (min. 243 mm). Achten Sie dabei auf einen eventuellen beidseitigen Überstand des Rohres zur Über- innen Putzschutzdeckel außen...
  • Seite 5: Montage-Motoreinheit Und Elektrischer Anschluss

    Montage—Motoreinheit und elektrischer Anschluss Sicherheitshinweise: Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netzspannung erfolgen! Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. allpolig trennende elektr. Sicherung). Jeder zu diesem Lüftungssystem gehörende Stromkreis muss mit einem Fehlerstromschutz (z.B.
  • Seite 6: Fertigmontage

    Fertigmontage Setzen Sie den Schalldämmungen (ggf. zur besseren Positionierung des Netzan- schlusskabels schlitzen) und die Motorein- heit ins Montagerohr ein. Innenverschluss mit Filter einstecken, In- nenblende in Offenstellung einrasten! Fertig! offen geschlossen...
  • Seite 7: Filterwechsel, Reinigung, Zusatz-/Austauschteile

    Filterwechsel Filter alle 3 Monate auf Verschmutzung überprüfen, gegebenenfalls reinigen Filter oder auswechseln. Gerät niemals ohne Filter betreiben. Innenraumblende abnehmen, Filter ent- nehmen, neuen oder gereinigten Filter einlegen (die Reinigung des Filters kann z.B. mit dem Geschirrspüler erfolgen), Innenblende aufsetzen. Die Lüftungsöffnungen dürfen nicht zu- gestellt oder verdeckt werden.
  • Seite 8 Notizen LUNOS Deutschland LUNOS Lüftungstechnik GmbH Tel. +49 30 362 001-0 für Raumluftsysteme Fax +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
  • Seite 9 Einbauanleitung für den Abluftventilator Typ AB 30/60 - Bitte an den Nutzer weiterleiten - Installation Manual Exhaust air fan Type AB 30/60 - Please pass on to user -...
  • Seite 16 Notes LUNOS Germany LUNOS Lüftungstechnik GmbH Phone +49 30 362 001-0 für Raumluftsysteme +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...

Diese Anleitung auch für:

Ab 60
