Anschlüsse auf der Systemplatine

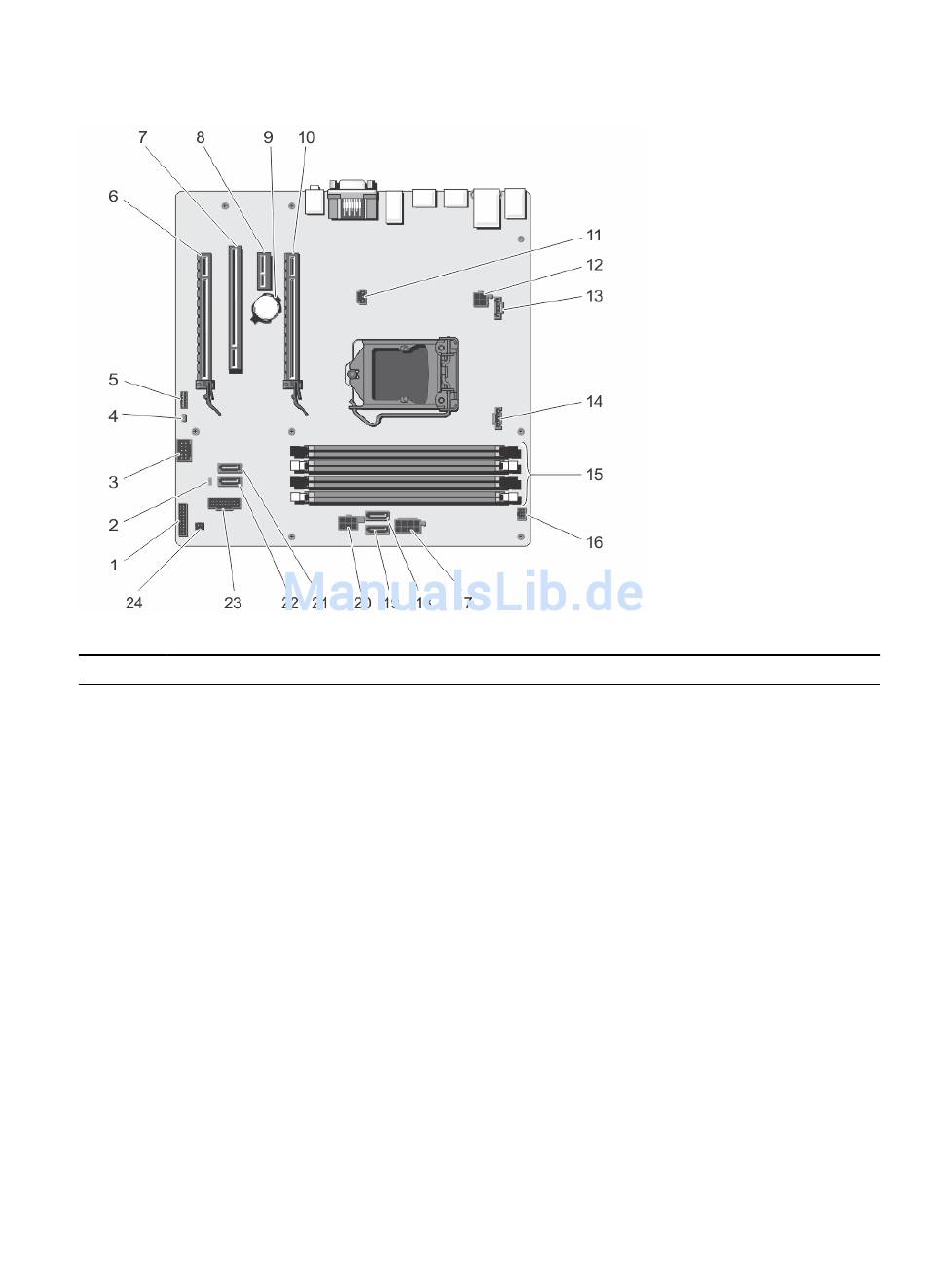

Abbildung 30. Jumper und Anschlüsse auf der Systemplatine
Element
Konnektor
1
FRONTPANEL
2
PSWD
3
INT_USB
4
RTCRST
5
INT_SPKR
6
SLOT 4
7
SLOT 3
8
SLOT 2
9
BATTERY
10
SLOT 1
11
INTRUDER
12
12V_PWRCONN
13
FAN_SYS
14
FAN_CPU
80
Beschreibung
Vorderer E/A-Anschluss
Kennwort-Jumper
Interner USB-Anschluss
RTCRST-Jumper
Interner Lautsprecher
PCIe-Kartenanschluss 4
PCI-Karten-Anschluss 3
PCIe-Kartenanschluss 2
Batteriesockel
PCIe-Kartenanschluss 1
Anschluss für Gehäuseeingriffschalter
P2-Stromanschluss
Anschluss für Systemlüfter
Prozessorlüfteranschluss
