PMK BumbleBee Bedienungsanleitung Seite 14

BumbleBee
®
Leistungsüberprüfung
DC Verstärkung
Achtung!
Schlägen vorzubeugen, berühren Sie keinesfalls ungeschützte Metallteile nachdem der
Generator eingeschaltet ist.
Verbinden Sie den Ausgang des Taskopfes mit dem Eingang des Testmultimeters über die 50 Ω
Durchgangsbuchse des Multimeters und BNC Y-Adapters. Verbinden Sie die Eingangsleitungen des
Tastkopfes mit dem Ausgang der Gleichspannungsquelle über dem vollisolierten BNC-Y-Adapter
(siehe Abbildung 2). Stellen Sie das Multimeter auf den Gleichspannungsmodus ein. Stellen Sie die
DE
Quelle in den Gleichspannungsmodus. Lassen Sie den Tastkopf 30 Minuten lang bei Raumtemperatur
(15 - 35 °C) aufwärmen. Messen Sie die DC-Eingangsspannung in den 4 Dämpfungsstufen und ver-
gleichen Sie diese mit den in der Tabelle angegebenen Grenzwerten (3). Wenn die gemessenen
Werte die Grenzwerte überschreiten, senden Sie den Tastkopf zur Nachkalibrierung an PMK.
KHT1000C
1000 V
500 V
200 V
100 V
Tabelle 3: Liste der Limits zur DC Verstärkung

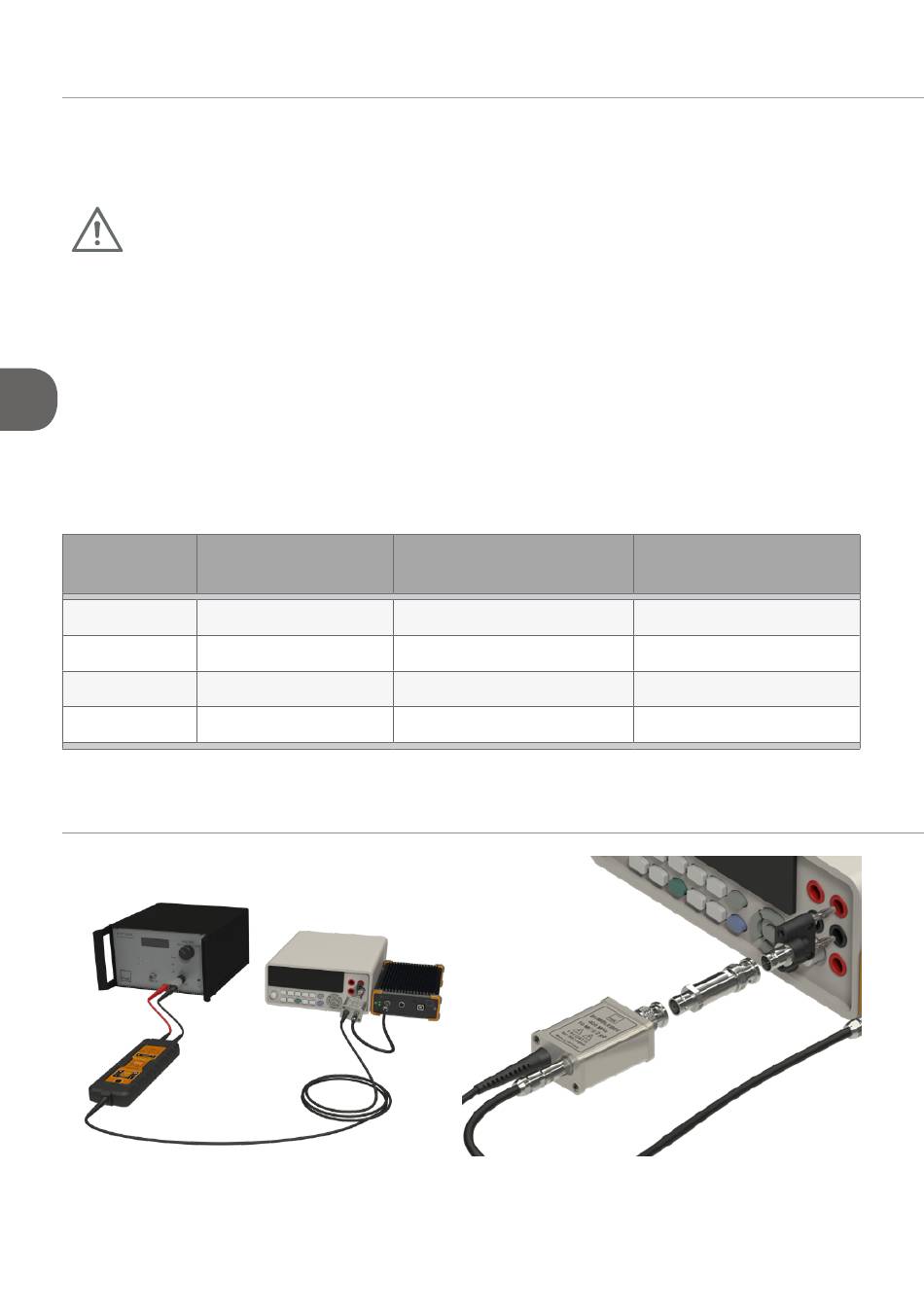

Figur 2: Setup DC Verstärkung
14
Der Generator erzeugt lebensgefährliche Spannungen. Um elektrischen
Teilungsstufe
500
250
100
50
Multimeter
Min. Spannung
1,96 V
1,96 V
1,96 V
1,96 V
Multimeter
Max. Spannung
2,04V
2,04V
2,04 V
2,04V
