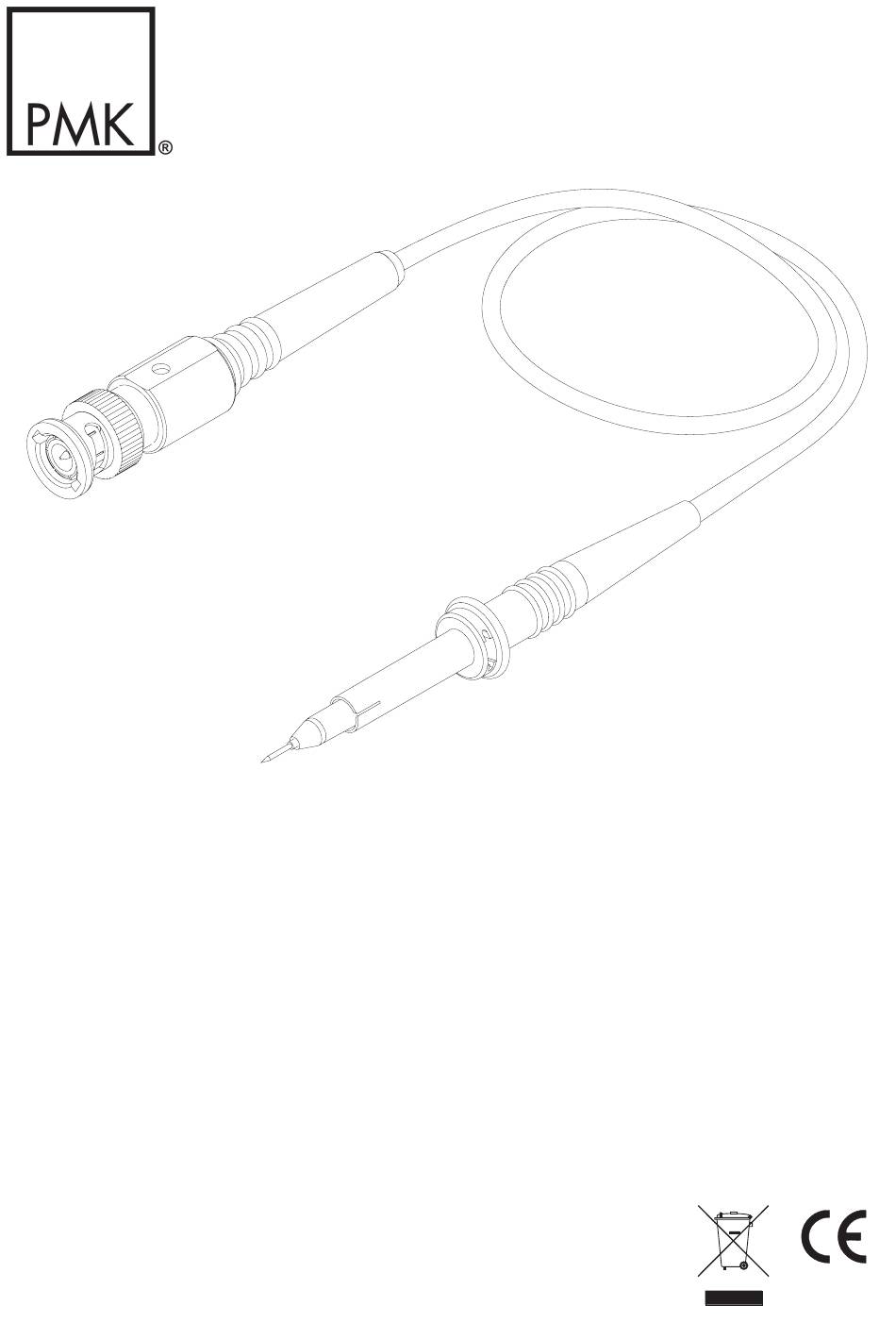

- Seite 1 PMM 511A Hochohmiger passiver Tastteiler Bedienungsanleitung...
-
Seite 2: Hersteller
+49 (0) 6196 5927 - 939 Garantie Die PMK GmbH gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Oszilloskop- Zubehör für normalen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. -
Seite 3: Konformitätserklärung
Konformitätserklärung PMM511A (EG-Konformitätszeichen) Der Hersteller erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtlinie 2006/95/EG: CEI/IEC 61010-031:2008 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte Teil 031: Sicherheitsbestimmungen für handgehaltenes Messzubehör zum Messen und Prüfen WEEE/ RoHS Richtlinie (EG-Konformitätszeichen) Dieses elektronische Produkt ist innerhalb der WEEE/RoHS* Kategorieliste als Überwachungs- und... - Seite 4 IEC Messkategorien PMM511A Definitionen und Beispiele (Abschnitt 6.5.2) Messkategorie I: Definition: Messkategorie I ist für Messungen an Stromkreisen, die nicht direkt mit der Netzversorgung verbunden sind, vorgesehen. Beispiele: Messungen an Stromkreisen, die nicht vom Netz abgeleitet sind, und besonders geschützten Stromkreisen, die vom Netz abgeleitet sind.
-
Seite 5: Iec Verschmutzungsgrade
IEC Verschmutzungsgrade PMM511A Definitionen (Abschnitt 3.5.6) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. Hinweis: Diese VERSCHMUTZUNG hat keinen Einfluss. Verschmutzungsgrad 2 Es tritt üblicherweise nur nicht leitfähige VERSCHMUTZUNG auf. Gelegentlich muss jedoch mit vorübergehender Leitfähigkeit durch Betauung gerechnet werden. - Seite 6 Sicherheitsrichtlinien PMM511A Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der ange- schlossenen Produkte vorzubeugen, lesen und befolgen Sie die nachstehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwendung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden. Verwenden Sie ausschließlich geerdete Messgeräte.
- Seite 7 PMM511A Diese Seite ist reserviert.
-
Seite 8: Elektrische Spezifikationen
Überspannung Messkategorie II: 300 V eff. CAT II Verschmutzungsgrad Spannungsminderung Typical voltage derating PMM511A Typical Voltage Derating PMM 511A Measurement category I Beachten Sie, dass sich die max. bemessene Eingangsspannung des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. -
Seite 9: Elektrische Eigenschaften
Kompensationsbereich 7 pF - 25 pF Eingangskopplung des Messinstrumentes 1 MΩ AC / DC Eingangs-Impedanz Typical input impedance PMM511A Typical Input Impedance PMM 511A 100M Beachten Sie, dass sich die Eingangsimpedanz des Tastkopfes verringert, wenn sich die Frequenz 100K des angelegten Signals erhöht. -
Seite 10: Überkompensiert
Abgleichverfahren PMM511A Der Tastkopf kann sowohl für den niederfrequenten Bereich (NF), als auch für den hochfrequenten Bereich (HF) abgeglichen werden. NF Abgleich NF muss abgeglichen werden, wenn Sie den Tastkopf das erste Mal an Ihr Oszilloskop anschliessen. Der NF-Abgleich passt die Tastkopf-Kabelkapazität an die Oszilloskop-Eingangskapazität an. Diese Anpassung gewährleistet eine hohe Amplituden-Genauigkeit von DC bis zur Maximalfrequenz. - Seite 11 Abgleichverfahren PMM511A HF Abgleich HF muss abgeglichen werden, wenn Sie den Tastkopf das erste Mal an Ihr Oszilloskop anschliessen. Wir empfehlen die Verwendung der folgenden Geräte für einen genauen HF Abgleich: Rechteck-Generator mit einer Anstiegszeit von 700 ps, 50 Ohm Durchführungsabschluss und BNC Adapter. Der HF Abgleich wird durchgeführt, indem man den Tastkopf am Rechteck-Generator anschließt.
-
Seite 12: Tastkopfzubehör
Tastkopfzubehör PMM511A 890-210-000 890-220-020 / 890-220-000 Flexibler Adapter 5,0 auf 4 mm Bananenstecker 972405101 / 972405100 Flexibler Adapter 5,0 auf 4 mm Sicherheitsbananenstecker Sicherheits-Krokodilklemme rot / schwarz rot / schwarz 890-202-000 Flexibler Adapter 5,0 auf 2 mm Bananenstecker 890-320-020 / 890-320-000 Klemmhaken 5,0 rot / schwarz 890-510-700... - Seite 13 Tastkopfzubehör PMM511A 890-400-D00 Differenzmasseleitung 22 cm 890-450-220 HF kompensierte Masseleitung 22 cm 893-250-001 2 Fuß Positionierer 890-400-015 890-400-000 Masseleitung 15 cm Masseleitung 22 cm 891-005-011 5x Feste Spitze 0,8 mm 890-400-104 Masseleitung 22 cm auf 4 mm Bananenstecker 891-005-803 5x Federspitze 0,8 mm 890-400-102 890-501-380 Masseleitung 22 cm auf 2 mm Bananenstecker...
-
Seite 14: Lieferumfang
Lieferumfang PMM511A Die folgenden Artikel sind im Lieferumfang enthalten. Bitte prüfen Sie die Lieferung auf Vollständigkeit. Sollte ein Artikel fehlen, senden Sie eine Mitteilung an unsere Service-Abteilung und wir werden Ihnen diesen Artikel umgehend zusenden. Artikel Anzahl 2-Fuß Positionierer Bedienungsanleitung BNC Adapter 5,0 Federspitze 0,8 mm Federspitze 0,38 mm... -
Seite 15: Handhabung
Handhabung PMM511A Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfs ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. Vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz dieses Produkts nicht zu beeinflussen. - Seite 16 PMM511A A55-511-A00 Revision E - September 2016...
