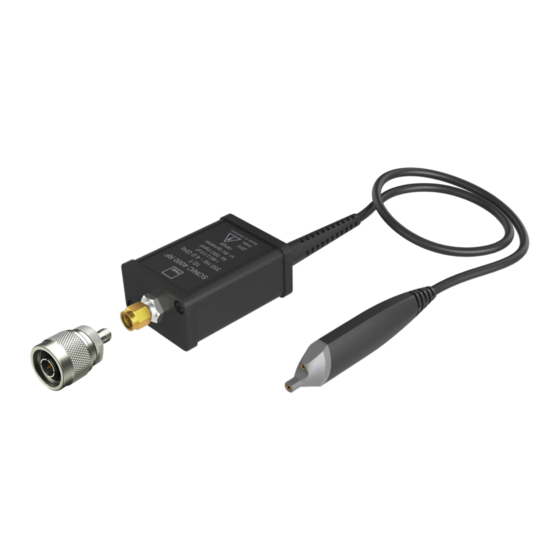

- Seite 1 DE | EN Probing Solutions. Made in Germany. Sonic 4000 RF 220 Hz bis 4 GHz Hochfrequenz-Tastkopf 220 Hz to 4 GHz High Frequency Probe Bedienungsanleitung | Instruction Manual...
-
Seite 2: Garantie
Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für normalen Gebrauch und Be- trieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässig- keit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. -
Seite 3: Sicherheitsrichtlinien
Sonic 4000 RF Sicherheitsrichtlinien Person- , Brand- und Produktbeschädigungen vorbeugen. Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nach- stehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwen- dung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. Dieses Messzubehör darf nur von fachlich qualifiziertem Personal verwendet werden. - Seite 4 Sonic 4000 RF Über Sonic 4000 RF Der aktive Tastkopf Sonic 4000 RF bietet die beste Performance in seiner Klasse und ist leicht zu bedienen, um In-Circuit-Messungen durchzuführen. Mit der Bandbreite von 220 Hz bis > 4 GHz, der hohen Eingangsimpedanz, dem geringen Rauschen und dem Dynamikbereich von > ±8 V ist der Sonic 4000 RF der ideale Tastkopf für Spektrum-, Netzwerk-, HF-Analysatoren oder andere...
-
Seite 5: Spezifikationen
Sonic 4000 RF Spezifikationen Sonic 4000 RF Bestellnummer 885-400-000 Elektrische Spezifikationen Teilungsfaktor (±2 %) 10:1 Bandbreite (-3 dB) 220 Hz to 4 GHz Dynamischer Eingangsbereich ±8 V (garantiert) Eingangsspannung DC (max.) ¹ ±20 V (garantiert) Eingangsimpedanz ² 2 MΩ || 0,6 pF Ausgangsimpedanz 50 Ω... -
Seite 6: Eingangsimpedanz Bezogen Auf Tastkopfmasse
Die maximale Amplitude des angelegten Signals darf die Grenzen der untenste- henden Grafik nicht überschreiten, um Eingangslinearitätsfehler und Schäden am Tastkopf zu vermeiden. Der Tastkopf Sonic 4000 RF ist gegen elektrostatische Entladungsspannung (ESD) geschützt. Das Anlegen von Eingangsspannungen außerhalb der angegebenen Spezifikationen kann zum Defekt des Tastkopfes führen. - Seite 7 Sonic 4000 RF Sprungantworten Trc4 S12 Real 20 mU/ Ref 0 U Cal 0.16 • R 6.789 ns 90.052 mU 6.970 ns -15.227 mU 0.14 ∆M2 118.000 ps -80.145 mU 0.12 0.08 0.06 0.04 0.02 -0.02 -0.04 Ch3 Start 10...
-
Seite 8: Rauschen Am Tastkopfausgang
Sonic 4000 RF Frequenzgang Trc1 S13 dB Mag 1 dB/ Ref -20 dB Cal 10.000000 kHz -19.9676 dB 4.000000 GHz -19.6730 dB • M4 4.141557 GHz -23.0000 dB 100000 1E+6 1E+8 1E+9 8.5E+9 Ch1 Start 9 Pwr -10 dBm Bw 10 kHz Stop 8.5 GHz... - Seite 9 Das Zubehör, das mit diesem Tastkopf ausgeliefert wird, wurde auf seine Sicherheit getestet. Verwenden Sie nur originales Zubehör. Artikel Anzahl Artikel Anzahl Tastkopf Sonic 4000 RF Masseleitung 7 cm Werkskalibrierzertifikat Masseleitung 13 cm Bedienungsanleitung Masseleitung 90° 5 cm Netzteil PS-04 Masseleitung 90°...
- Seite 10 Sonic 4000 RF Tastkopfzubehör Das im Lieferumfang mitgelieferte Zubehör ist hervorgehoben, siehe auch Abschnitt "Lieferumfang". 890-100-150 Selbstklebendes Cu Masseplättchen 890-400-812 890-400-813 890-400-811 (2 cm x 2 cm) Ground Blade Ground Leaf Z-Ground 891-010-810 2,54 mm Adapter x10 891-025-810 2,54 mm Adapter x25...
- Seite 11 Sonic 4000 RF 890-880-105 2-FUSS 890-020-916 (schwarz) Satz Kodierringe 4 x 4 Farben 890-400-808 Masseleitung 7 cm 890-400-809 Masseleitung 13 cm 890-400-803 Masseleitung 90° 5 cm 890-400-804 Masseleitung 90° 10 cm...
