VOLTCRAFT SMP-36 Bedienungsanleitung

BEDIENUNGSANLEITUNG
SMP-36 KFZ-KLEINGERäTE-ADAPTER
BEST.-NR.: 51 53 01
BESTIMMUNGSGEMäSSE VERwENDUNG
Das Produkt dient zum Betreiben von Kleinspannungsverbrauchern. Es verfügt über einen USB-Ausgang,
sieben einstellbare Ausgangsspannungen und sieben Ausgangsstecker. Die Spannungsversorgung erfolgt
über eine Zigarettenanzünderbuchse im KFZ. Das Produkt ist mit Kurzschluss- und Überlastungsschutz
ausgestattet.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
LIEFERUMFANG
• Adapter
• 7 x Ausgangsstecker
• Schlüssel zur Spannungseinstellung
• Bedienungsanleitung
SIchERhEITShINwEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben
zur sachgemäßen handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen
wir für dadurch resultierende Personen-/Sachschäden keine haftung. Außerdem erlischt
in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Das Gerät erzeugt im Betrieb Hitze. Achten Sie auf ausreichende Belüftung und decken Sie
das Gerät während des Betriebs nicht ab.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer
technischen Auskunft oder einem anderen Fachmann in Verbindung.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.

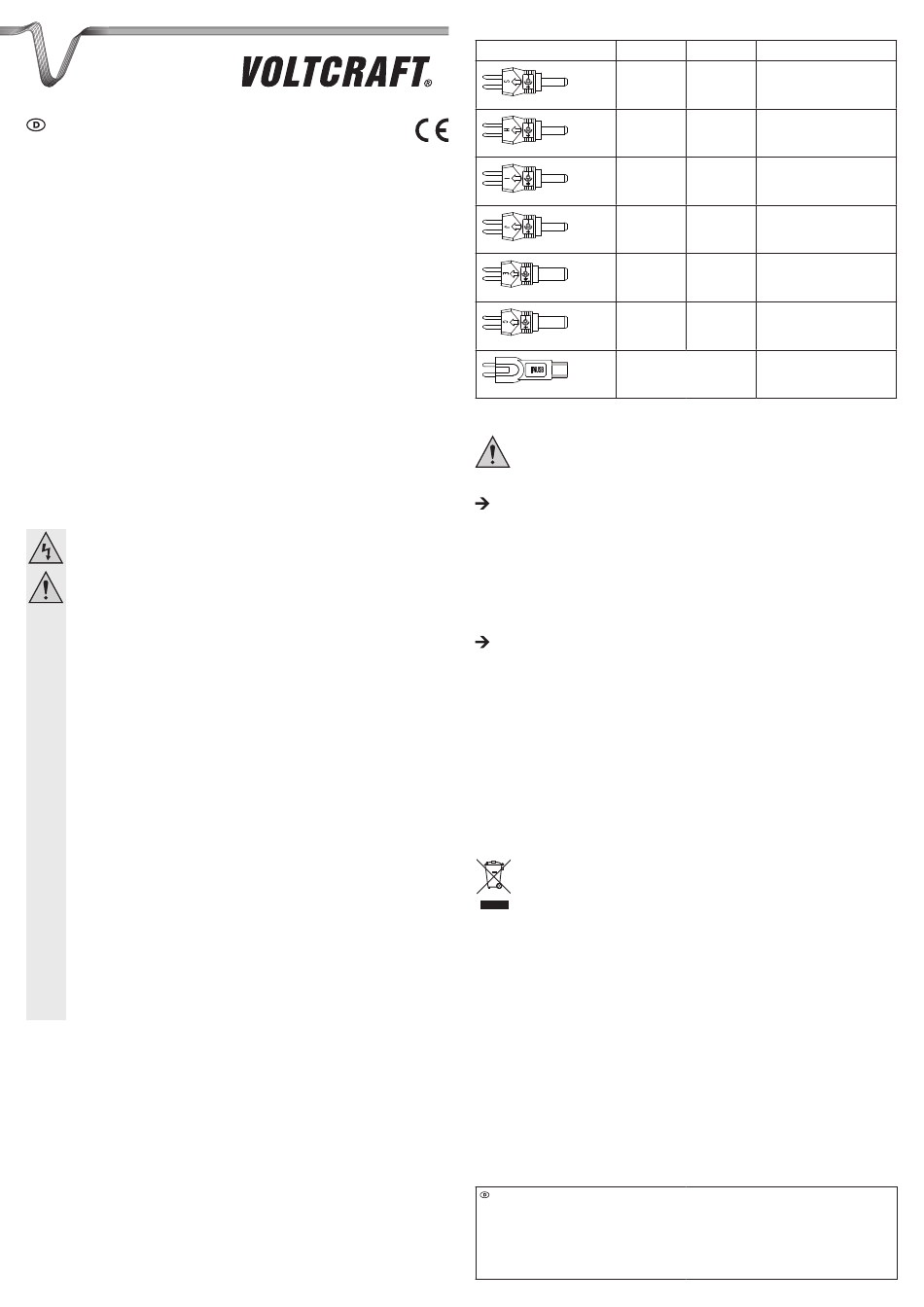

DATEN DER AUSGANGSSTEcKER
Stecker
VERSION 10/12
INBETRIEBNAhME
Schalten Sie den elektrischen Verbraucher stets aus, bevor Sie das Produkt anschließen
bzw. entfernen. Stellen Sie sicher, dass es ordnungsgemäß angeschlossen wurde. wurde
das Produkt nicht ordnungsgemäß angeschlossen, kann es sich erhitzen oder elektrische
Schläge, Feuer etc. verursachen.
Der gesamte Stromverbrauch der Geräte darf 3 A nicht überschreiten.
1. Benutzen Sie den Schlüssel, um die gewünschte Spannung einzustellen.
2. Schließen Sie einen Kleinspannungsverbraucher mit Hilfe eines Ausgangssteckers, oder dem USB-
Anschluss an das Produkt an. Achten Sie bei den Ausgangssteckern auf die richtige Polarität. Die
Pfeilsymbole am Ausgangsstecker und Buchse müssen zueinander zeigen, dann ist der innere Kontakt
positiv und der äußere Kontakt negativ.
3. Klappen Sie den Kfz-Stecker aus und stecken Sie ihn in die Zigarettenanzünderbuchse eines KFZs. Die
weiße LED am USB-Anschluss signalisiert Betriebsbereitschaft.
4. Trennen Sie das Produkt nach der Benutzung von der Netzspannung.
Sie können den Kleingeräte-Adapter sowohl bei laufendem Motor als auch bei abgeschaltetem Motor
betreiben. Starten Sie den Motor jedoch nicht, während der Kleingeräte-Adapter eingeschaltet ist,
da die Stromversorgung zur Zigarettenanzünderbuchse beim Zünden unterbrochen wird. Wird der
Kleingeräte-Adapter für längere Zeit unter Hochlast betrieben, empfiehlt sich das Starten des Motors,
um die Fahrzeugbatterie wieder aufzuladen.
SIchERUNG ERSETZEN
Der Kleingeräte-Adapter enthält eine eingebaute Geräteschutzsicherung. Zum Austausch der Sicherung:
1. Ziehen Sie den Kleingeräte-Adapter aus der Zigarettenanzünderbuchse und trennen Sie ihn von allen
Geräten.
2. Schrauben Sie den Verschluss auf der Oberseite des KFZ-Steckers auf. Nehmen Sie die unterbrochene
Sicherung heraus und tauschen Sie sie gegen eine neue desselben Typs (250 V, 5 A) aus.
3. Schließen Sie das Sicherungsgehäuse.
ENTSORGUNG
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
TEchNISchE DATEN
Eingangsspannung ........................................ 12 – 13,8 V/DC
Ausgangsspannung ....................................... 3/4,5/5/6/7,5/9,5/12 V/DC
Ausgangsstrom .............................................. 3 A max.
USB-Ausgang ................................................ 5 V/DC, 1000 mA
Stecker-Ø in mm (außen/innen) .................... 2,35/0,75; 3,5/1,35; 4,0/1,7; 4,75/1,75; 5,5/2,1; 5,5/2,5
Kabellänge ..................................................... 1,8 m
Abmessungen (B x H x T) ............................. 76 x 80 x 33 mm
Gewicht .......................................................... 163 g
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© copyright 2012 by Voltcraft®
Ø außen Ø innen Anwendung (Beispiel)
2,35 mm 0,75 mm Digitalkamera
3,5 mm 1,35 mm Navigationsgerät
4,0 mm 1,7 mm Playstation Portable®, Mobiler
DVD Player, Digitalkamera
4,75 mm 1,75 mm Mobiler DVD Player,
Digitalkamera
5,5 mm 2,1 mm TFT Monitor
5,5 mm 2,5 mm TFT Monitor
miniUSB Navigationsgerät, MP3- ,
MP4-Player
